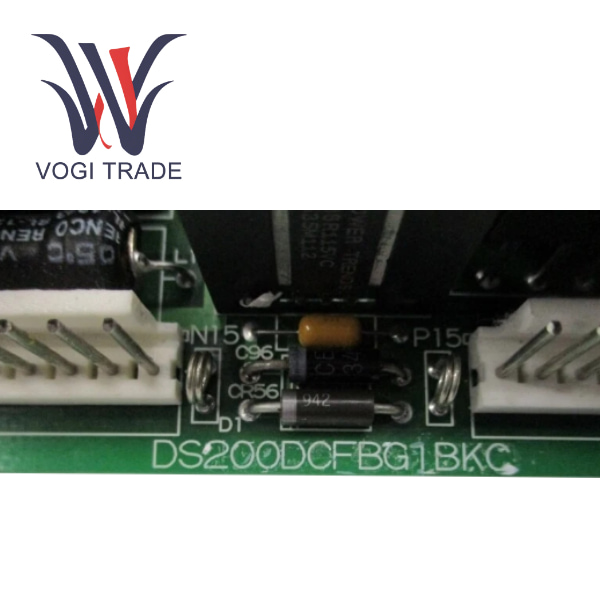

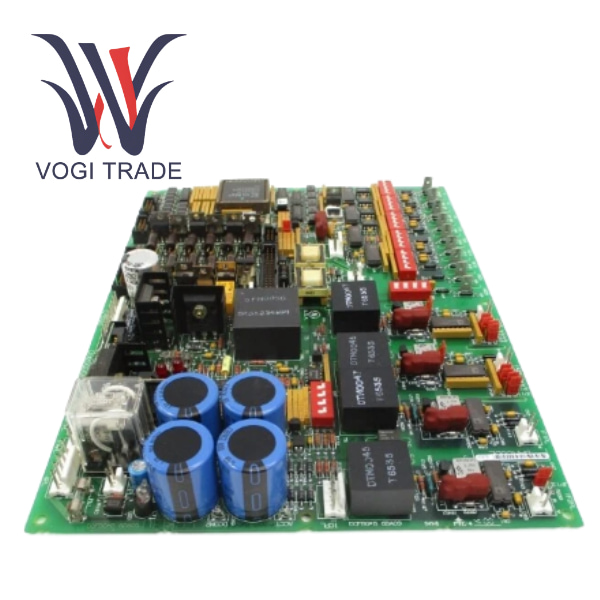

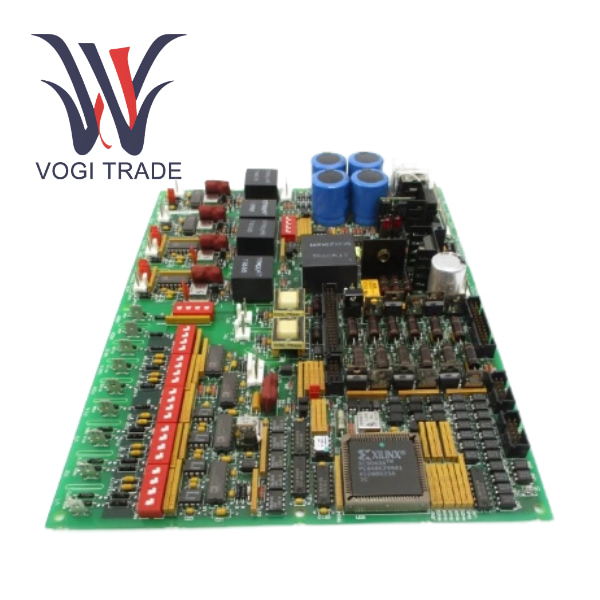

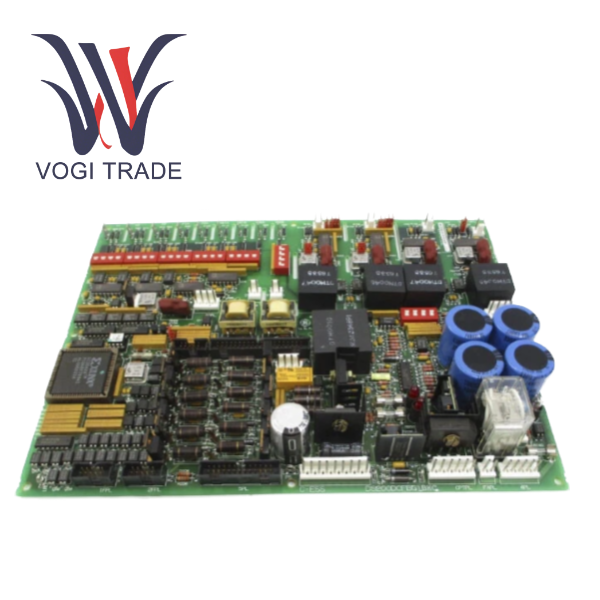

Marca: GEDescrizione: SCHEDA ALIMENTATORECondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 7Termine di pagamento: T/TPorto di spedizione: XiamenGELa DS200DCFBG1BKC è una scheda di controllo di alimentazione e feedback per i sistemi di azionamento industriali GE (come DC2000 ed EX2000).
| Produzione |
GE |
| Numero di modello |
DS200DCFBG1BKC |
| Numero d'ordine |
DS200DCFBG1BKC |
| Catalogare |
Marco V |
| Paese di origine |
U.S.A. |
| CODICE SA |
8479909090 |
| Dimensione |
35 cm*35 cm*5 cm |
| Dimensione dell'imballaggio |
37 cm*37 cm*7 cm |
| Peso |
1,5 kg |
Parametro tecnico
| Articolo |
Specifiche |
| Modello del prodotto |
DS200DCFBG1BKC |
| Caratteristiche principali |
Generazione di energia multicanale, monitoraggio del feedback del segnale, azionamento del trigger SCR, controllo del contattore |
| Potenza in ingresso |
38 V CA (±10%) o 24 V CC |
| Potenza di uscita principale |
+5 V/4 A, ±15 V/0,8 A, ±24 V CC, 115 V CA (ventola) |
| Feedback del segnale |
Monitorare la tensione/corrente della linea CA, la tensione del ponte CC, la tensione del motore, la corrente shunt, ecc. attraverso il circuito VCO |
| Configurabilità |
13 ponticelli (JP), 7 DIP switch (SW) |
| Aggiornamenti chiave |
Il ponticello JP13 (solo per versioni BKC e superiori) viene utilizzato per l'alimentazione del campo magnetico e la scalatura parallela multiponte |
| Sistemi compatibili |
GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT |
Caratteristiche funzionali
Tredici ponticelli configurabili integrati (JP) e sette DIP switch (SW) consentono agli utenti di configurare con precisione il tipo di ingresso del segnale (shunt diretto o VCO esterno), lo stato di attivazione del circuito VCO e l'intervallo di feedback di tensione/corrente in base ai modelli di unità specifici, alle dimensioni dello chassis e ai tipi di sensori.
Anche le prestazioni della scheda GE nell'elaborazione di precisione del segnale sono eccellenti. La scheda è dotata di un circuito oscillatore controllato in tensione multicanale (VCO) e di un circuito di elaborazione del segnale analogico, in grado di monitorare con precisione l'ampiezza e la fase della tensione di linea CA, della tensione del ponte CC, della tensione del motore e dei segnali di corrente a livello di millivolt emessi dallo shunt.
Tredici ponticelli configurabili integrati (JP) e sette DIP switch (SW) consentono agli utenti di configurare con precisione il tipo di ingresso del segnale (shunt diretto o VCO esterno), lo stato di attivazione del circuito VCO e l'intervallo di feedback di tensione/corrente in base ai modelli di unità specifici, alle dimensioni dello chassis e ai tipi di sensori.
Panoramica del prodotto
DS200DCFBG1BKC è una scheda di controllo di potenza e feedback per i sistemi di azionamento industriali di General Electric, come DC2000 ed EX2000. Questa scheda ha due funzioni principali:
La SCHEDA DI ALIMENTAZIONE ha la funzione di generazione e distribuzione di energia multicanale. Converte e regola l'ingresso 38 V CA o 24 V CC in vari alimentatori a livello di controllo (+5 V, ±15 V e ±24 V CC) richiesti dal sistema e fornisce alimentazione a 115 V CA per la ventola del telaio.
A questa scheda viene applicata anche la funzione completa di monitoraggio e feedback del segnale di GE. Attraverso il circuito oscillatore controllato in tensione (VCO) integrato, i segnali chiave di tensione e corrente (come tensione/corrente di armatura, tensione/corrente di linea CA e tensione motore) vengono convertiti in segnali di frequenza e trasmessi alla scheda di controllo di livello superiore (SDCC/LDCC) per ottenere il monitoraggio, la protezione e il controllo del trigger del sistema.
Azionamento e protezione integrati
Include il circuito di controllo degli impulsi di attivazione del gate dei tiristori (SCR) per il pilotaggio dei tiristori del circuito di armatura e di campo.
DS200DCFBG1B Fornisce il circuito di azionamento del contattore per il controllo del contattore principale (MA) e del contattore del motore (MD). Dotato di **protezione fusibile** completa (FU1, FU2, FU3) e corrispondente indicazione di guasto LED/lampada al neon.
