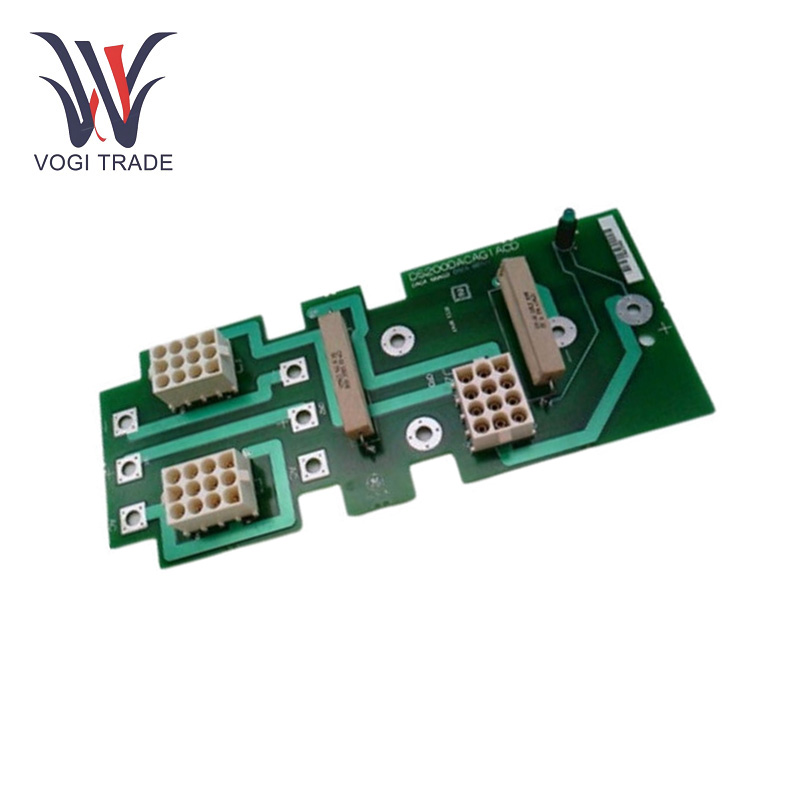

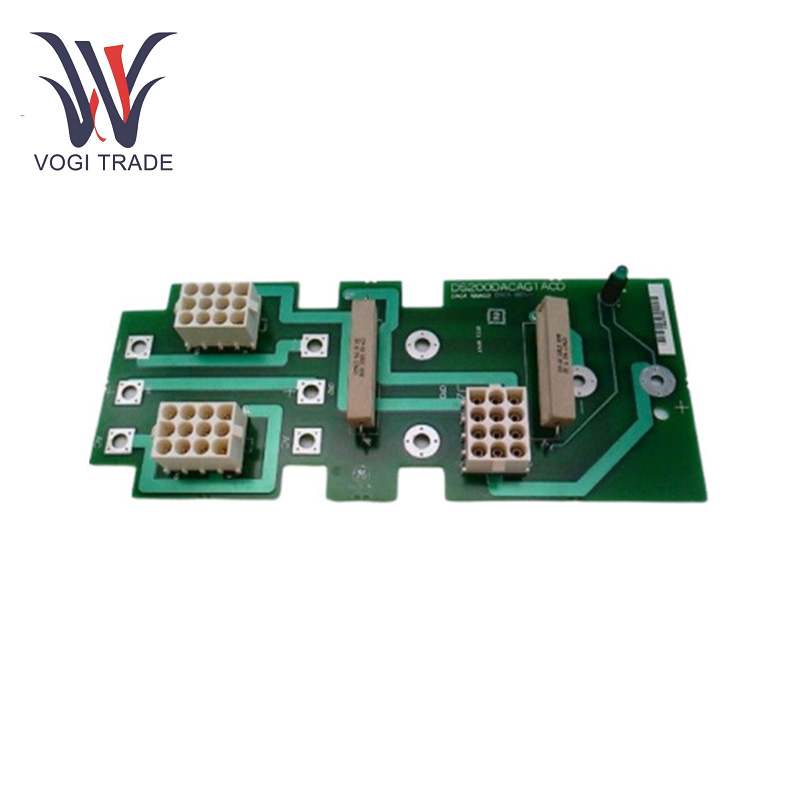

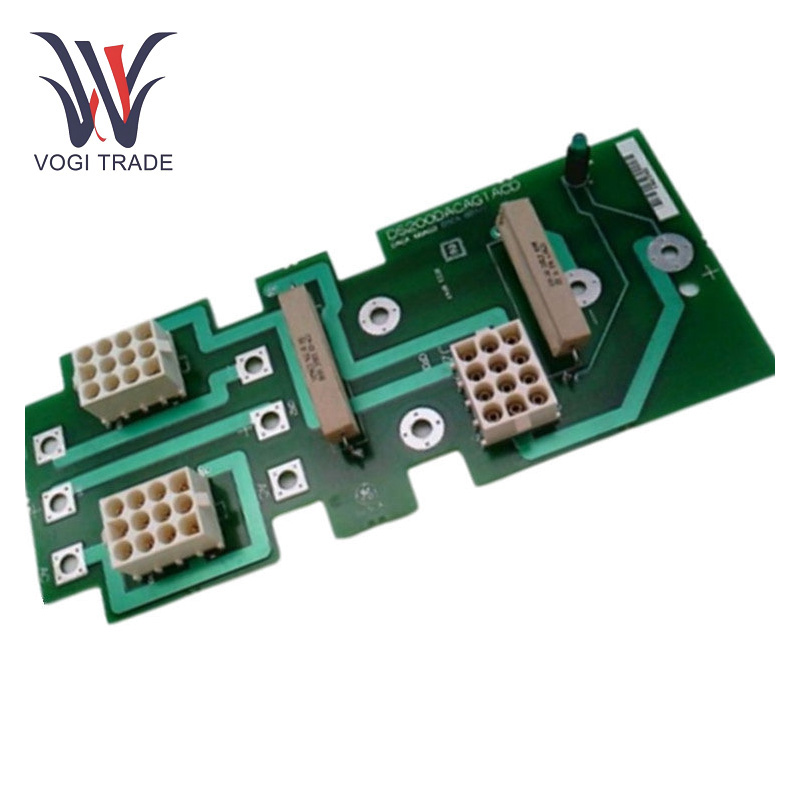

GE DS200DACAG1ACD

Parametri operativi

Tensione di ingresso: 105-132V AC

Tensione di uscita: 90-145 V DC

Corrente di uscita massima: 9,5 amp

Intervallo di temperatura operativa:-30 a 60 ° C.

Tensione a ondulazione in uscita: La tensione di ondulazione di uscita è 4 V P - p.

Valutazione della corrente di output:La valutazione della corrente di uscita è 9,5 a DC.

Funzioni del prodotto

Conversione di potenza AC/DC: GE DS200DACAG1ACD La funzione principale è fungere da modulo di conversione di potenza AC/DC. Utilizza un raddrizzatore a ponte a onda completa per la conversione di potenza, trasformando in modo efficiente la corrente alternata in arrivo in corrente continua. Questa conversione è essenziale per alimentare i componenti nei sistemi di controllo Speedtronic GE che richiedono energia DC.

Accumulo di energia locale: Stoccaggio di energia locale extra. Questa funzione di accumulo di energia consente al sistema di continuare a funzionare per un periodo di tempo limitato in caso di perdita di potenza di controllo, fornendo una guida indiretta - attraverso ciò aiuta a mantenerlo operativo anche quando la potenza è persa. Ciò è essenziale in quanto aiuta a impedire al sistema di controllo intatto di sperimentare la perdita di dati e non garantisce la ripartizione dell'intera configurazione sulla scia di guasti di potenza temporanei.

Capacità di parallelo: GE DS200DACAG1ACD consente il parallelo, il che è utile quando è richiesta una maggiore corrente di uscita. Collegando più moduli DS200DACAG1ACD in parallelo, la capacità di corrente di uscita complessiva può essere aumentata per soddisfare le esigenze di più sistemi affamati.

Installazione

Montaggio: GE DS200DACAG1ACD ha un totale di quattro fori di montaggio sulla sua base, che consentono una facile installazione sul framework o nell'attrezzatura desiderata. Questi fori creano punti di allineamento per le ancore nei rispettivi apparecchi.

Connessioni di alimentazione: Input CA e output CC tramite un connettore a 12 - posizione. Un connettore aeronautico è incluso per l'input e l'output di potenza, garantendo così una connessione stabile e riducendo la possibilità di avere una connessione libera che si traduce in guasti di potenza.

Selezione di input: Come accennato in precedenza, per la selezione della tensione di ingresso tra 115 V CA e 230 V CA, viene utilizzato un cavo interno collegato a JTX1 o JTX2. Questo metodo semplice ma efficace consente agli utenti di configurare il modulo in base all'alimentazione disponibile.

Gamma di applicazioni

sistemi di controllo： Il GE DS200DACAG1ACD è utilizzato principalmente nei sistemi di controllo Speedtronic GE. In particolare, viene applicato quando la fonte di alimentazione primaria per un sistema di controllo è 125 V CC, con o senza batteria. Può essere trovato in varie applicazioni industriali come le centrali elettriche, dove svolge un ruolo cruciale nell'impugnatura dei sistemi di controllo delle turbine. Questi sistemi di controllo si basano sulla potenza DC stabile fornita dalla GE DS200DACAG1ACD per garantire il funzionamento efficiente e sicuro delle turbine.

Risoluzione dei problemi

Potenza: problema correlatos: Se non è presente la tensione di uscita, controllare prima la tensione di ingresso. Convalidare che la tensione di ingresso dell'intervallo da 105 - 132 V CA e la selezione della tensione di ingresso 115 V CA o 230 V CA sono correttamente impostate dalla connessione del cavo interno a JTX1 o JTX2.

Problemi di surriscaldamento: Se il modulo è surriscaldante, verificare la temperatura dell'ambiente operativo. Se la temperatura ambiente fosse superiore a 60 ° C, può causare il surriscaldamento del modulo. Sono necessarie ulteriori misure di raffreddamento come una ventola o un dissipatore di calore. Non ci dovrebbe essere alcun blocco attorno al modulo che causano la restrizione di flusso del flusso d'aria esterno.

Problemi di ondulazione in uscita: Se la tensione dell'ondulazione di uscita supera, l'increspatura deve essere uguale inferiore a 4 V P-P, il condensatore del filtro di uscita può essere in errore. Ispezionare il condensatore per gonfiore, perdite o segni di danno. Il condensatore deve quindi essere sostituito con il condensatore adeguato se si trova difettoso in ciò che esiste. Inoltre, l'utente è tenuto a fornire un filtro di input per ridurre le correnti armoniche. In tale situazione, il filtro di input può avere un errore. Un fallimento del filtro di input porterebbe a un'ondulazione di output sovrabbondante simile.
