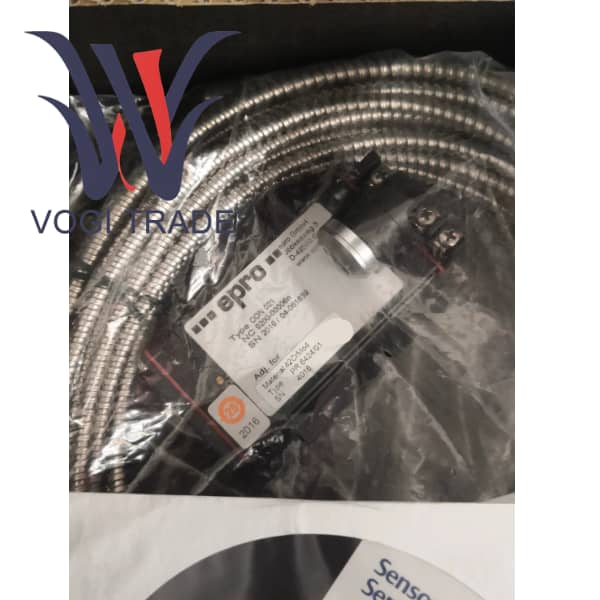

EPRO PR6426/010-110+CON021/916-160

Panoramica del prodotto

PR6426/010-110 + CON021/916-160 è una soluzione di misurazione dello spostamento di correnti parassite di alta gamma, senza contatto, progettata specificamente per macchinari rotanti di grandi dimensioni, fornita da German Epro.

PR6426/010-110 è un sensore a correnti parassite con un diametro della sonda di 32 mm. Le enormi dimensioni della sonda le consentono di generare un campo di induzione più profondo e più ampio, consentendo così la misurazione di target a distanze maggiori ed essendo insensibile alle piccole irregolarità sulla superficie da misurare.

CON021/916-160 è un convertitore di segnale a correnti parassite dedicato che fornisce eccitazione ad alta frequenza per i sensori PR6426 e converte linearmente le variazioni di impedenza rilevate dai sensori in segnali di tensione CC standard da -2 V a -18 V o da -4 V a -20 V CC.

Questa combinazione è la scelta ideale per monitorare lo spostamento assiale e le vibrazioni di grande ampiezza di grandi turbine idrauliche, compressori per carichi pesanti a bassa velocità, laminatoi, sistemi di alberi di propulsione navale e altre apparecchiature. Il valore fondamentale risiede nella sua capacità di fornire misurazioni stabili, affidabili e di alta precisione anche in uno spazio di diversi millimetri o addirittura centimetri, che è fuori dalla portata dei piccoli sensori.

Specifiche e parametri del prodotto

Sensore PR6426/010-110

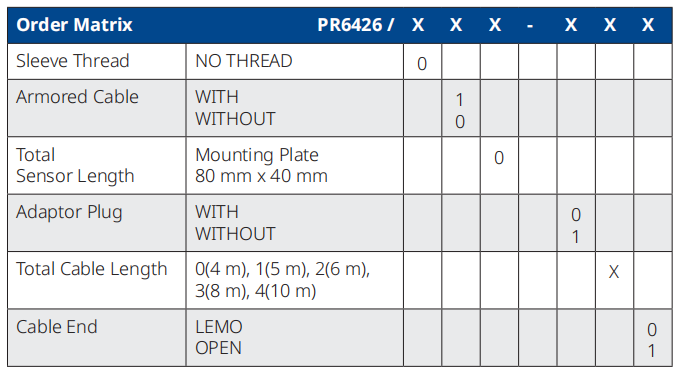

PR6426     Serie da 32 mm

01            Cavo armato

0              Installazione standard, piastra di montaggio 80x40 mm

-110         Intervallo lineare di 10,0 mm

Diametro sonda                     32 mm

Intervallo di misurazione lineare    10,0 mm

Distanza centrale nominale      circa 5,5 mm

Sensibilità                            2 V/mm ± 1,5% max

Errore di linearità                      ≤ 2,0%

Diametro minimo dell'albero        ≥ 200 mm

Intervallo di temperatura operativa

Sensore                                   Da -35°C a +175°C

Temperatura massima del cavo    200°C

Materiale                                 Acciaio inossidabile per alloggiamento sonda, PTFE per cavo

Peso                                  Circa 800 grammi

CON021/916-160 convertitore di segnale

CON021      Modello base

916            Corrisponde a PR6426

-160           Intervallo lineare di 16,0 mm

Tensione di alimentazione            da -23 V a -32 V CC

Segnale di uscita              Da -2 V a -18 V o da -4 V a -20 V.

Risposta in frequenza     da 0 a 20.000 Hz

Tempo di salita                    < 15 µs

Intervallo di temperatura di funzionamento     da -30°C a +100°C

Grado di protezione                       IP20

Certificazioni                            ATEX, IECEx, CSA

Caratteristiche funzionali del prodotto

Il vantaggio principale di questo sistema di sensori su larga scala risiede nella sua capacità di misurazione estremamente ampia e nell’adattabilità a condizioni di lavoro difficili.

Intervallo di misurazione e gap molto ampi

L'intervallo lineare di 16,0 mm e lo spazio di installazione nominale di 5,5 mm consentono al PR6426/010-110 + CON021/916-160 di gestire movimenti dell'albero estremamente ampi. Ad esempio, nei grandi gruppi idroelettrici, a causa dello shock idraulico e della dilatazione termica, lo spostamento assiale dell'albero può raggiungere diversi millimetri o addirittura superare 1 centimetro. Solo i sensori di livello PR6426 possono coprire un range così ampio.

Non sensibile alle condizioni della superficie

Il campo di induzione generato dall'enorme sonda da 32 mm è molto profondo e omogeneo. Ciò rende PR6426/010-110 altamente immune ai difetti locali sulla superficie dell'albero, a piccole variazioni nello spessore del film d'olio o a leggere rugosità superficiali. I risultati della misurazione riflettono la posizione media di una vasta area piuttosto che il valore istantaneo di un determinato punto, rendendo i dati più stabili e affidabili.

Progettato specificamente per macchinari pesanti

Struttura solida. L'involucro in acciaio inossidabile e i cavi in ​​PTFE per carichi pesanti possono resistere a stress meccanici e temperature elevate in ambienti industriali pesanti.

Con un ampio intervallo di temperature operative da -35°C a +175°C, è adatto a vari scenari, dalle centrali idroelettriche nelle regioni fredde alle raffinerie di petrolio tropicali.

Elevate prestazioni dinamiche

Nonostante sia un sensore di grandi dimensioni, la sua risposta in frequenza di 20kHz rimane eccellente. PR6426/010-110+CON021/916-160 non solo può misurare con precisione spostamenti assiali che cambiano lentamente, ma anche catturare vibrazioni a bassa frequenza e di grande ampiezza causate da guasti o squilibri dei cuscinetti.
