Bently Nevada V18345-2020161001

Modello: V18345-2020161001

Interfaccia del segnale di controllo: supporta l'ingresso del segnale standard da 4-20 mA tramite il connettore dell'adattatore LKS. Le caratteristiche includono interfacce di comunicazione HART e Profibus (a seconda del modello), che facilitano l'integrazione con vari sistemi di controllo.

Corsa della valvola applicabile: lineare 20-150 mm, corsa angolare fino a 125°

Parametri della fonte d'aria: capacità d'aria ≥ 13,5 kg/ora, consumo d'aria ≤ 0,03 kg/ora

Grado di protezione: IP65 (NEMA 4X)

Intervallo di temperatura operativa: da -40°C a +85°C

Collegamento elettrico: Dimensioni filettatura cavo: 1/2-14 NPT; Dimensioni filettatura tubo aria: 1/4-18 NPT

Caratteristiche del prodotto

Controllo ad alta precisione: Bently Nevada V18345-2020161001 può convertire accuratamente i segnali elettrici in segnali pneumatici, ottenendo un controllo estremamente preciso della posizione della valvola.

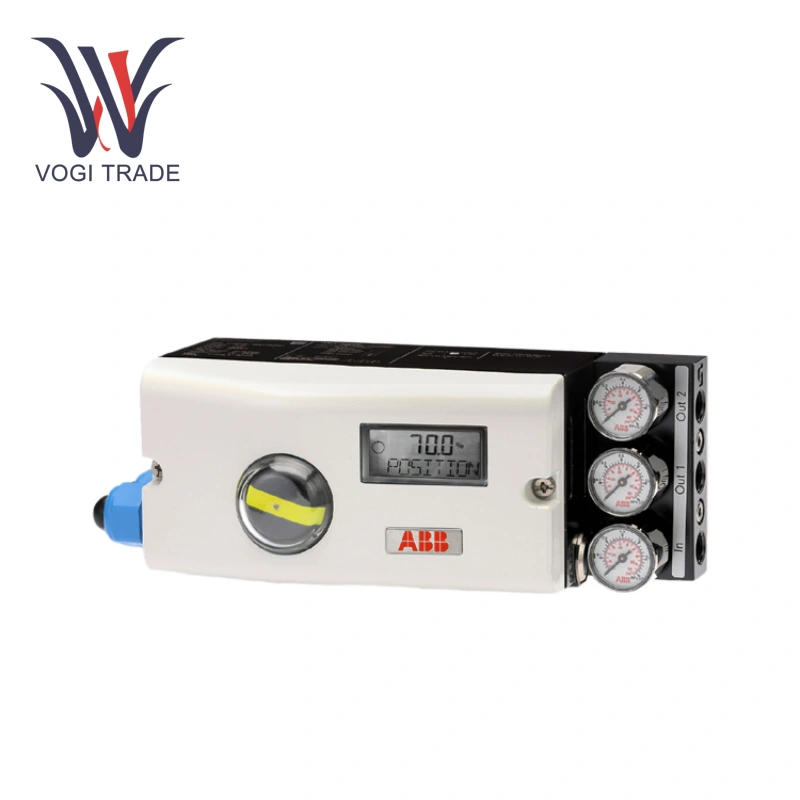

Configurazione flessibile: Bently Nevada V18345-2020161001 con un pannello operatore integrato con display LCD a due righe e quattro pulsanti consente la configurazione locale, la messa in servizio e il monitoraggio operativo, nonché la configurazione remota tramite un programma di configurazione e opzioni di comunicazione.

Efficienza energetica: design Bently Nevada V18345-2020161001 con quando viene raggiunto il set point, la valvola a tre vie si chiude in posizione centrale, riducendo al minimo il consumo d'aria.

Applicazioni

Industria petrolchimica: Bently Nevada V18345-2020161001 viene utilizzato per controllare le valvole in vari processi chimici, come valvole di ingresso e uscita in reattori, torri di distillazione e scambiatori di calore.

Industria energetica: Bently Nevada V18345-2020161001 viene utilizzato per controllare con precisione le valvole nei sistemi acqua-vapore e nei sistemi di combustione nelle centrali elettriche, come le valvole di ingresso delle turbine a vapore e le valvole di regolazione.

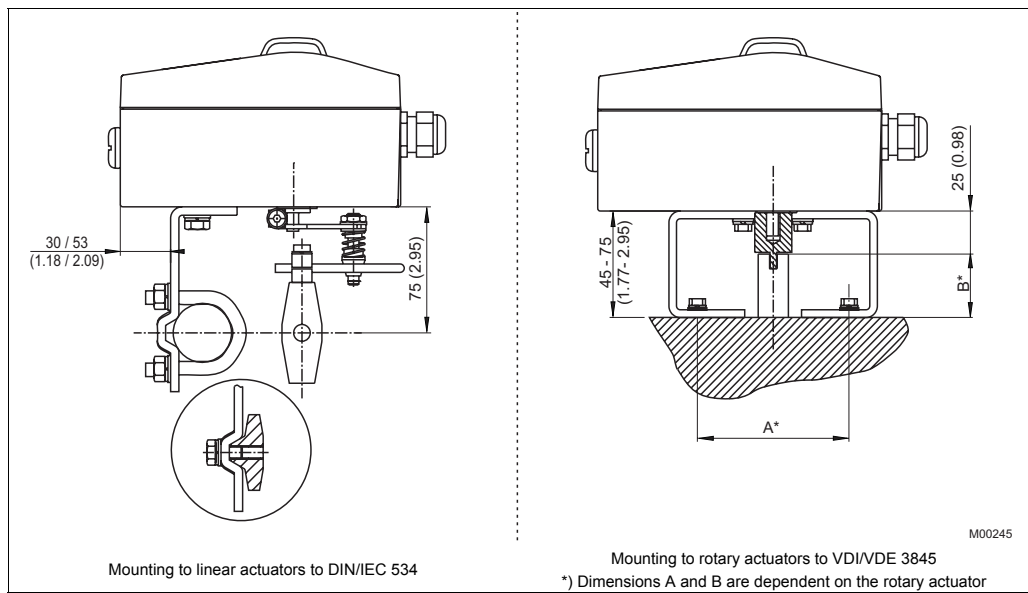

Opzioni di montaggio

TZIDC supporta una varietà di opzioni di montaggio per adattarsi a vari tipi di attuatori.

Montaggio dell'attuatore lineare standard: conforme alla norma DIN/IEC 534 (montaggio laterale NAMUR) ed è adatto per attuatori con corse da 10 a 100 mm. Il kit di accessori comprende i materiali di montaggio (esclusi i collegamenti dei tubi).

Montaggio attuatore rotante standard: Conforme a VDI/VDE 3845; un adattatore per il giunto dell'albero deve essere ordinato separatamente. Adatto per angoli di rotazione di 25-120° (270° opzionale).

Montaggio integrale sulle valvole di controllo: il posizionatore è direttamente integrato nella valvola, proteggendo il punto di misurazione della corsa meccanica ed eliminando la necessità di tubi esterni. I fori di montaggio si trovano sul retro del dispositivo.

Montaggio specifico dell'attuatore: per gli attuatori non standard sono necessari accessori personalizzati.

Nota: il collegamento dell'alimentazione dell'aria richiede filettature G1/4 o 1/4-18 NPT e l'ingresso del cavo richiede M20x1,5 o 1/2-14 NPT. L'orientamento di montaggio è arbitrario senza influire sulle prestazioni.
