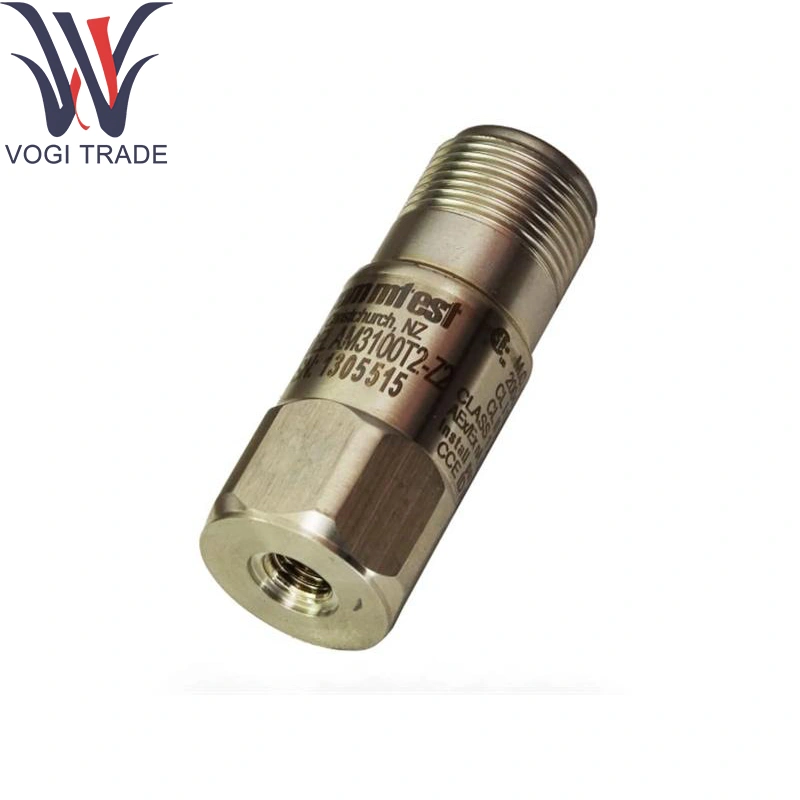

Brand: Belnty NevadaDescrizione: AM3100T2-Z2CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 14Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada AM3100T2-Z2 è distribuito in rack-protezione per combinare il monitoraggio delle vibrazioni con la logica di viaggio in base agli ingressi a velocità dell'albero
| Produzione |
Benente Nevada |
| Numero modello |
AM3100T2-Z2 |
| Numero di ordinazione |
AM3100T2-Z2 |
| Catalogare |
Serie di accelerometro IEPE |
| Descrizione |
Accelerometro |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
8*6*4 (cm) |
| Peso |
0,06 kg |
Ordinare informazioni
| Numero parte |
Uscita via cavo |
Sensibilità |
Gamma Accel |
Intervallo di frequenza (3DB) |
Valutazione dell'area perz |
| AM3100T2-Z2 |
Sensore di uscita superiore |
100 mV/g |
80 g |
0,4-14.000 Hz |
Zona 2 classificata |
| AM3100T2-Z2 |
Sensore di uscita laterale |
100 mV/g |
80 g |
0,5-10.000 Hz |
Zona 2 classificata |
| AP3500T2-Z1 |
Sensore di uscita laterale |
500 mV/g |
10 g |
0,2-2.300 Hz |
Zona 1 classificata |
| AP3500S2-Z1 |
Sensore di uscita laterale |
500 mV/g |
10 g |
0,2-3.700 Hz |
Zona 1 classificata |
| AM3100T2-Z0 |
Sensore di uscita superiore |
100 mV/g |
80 g |
0,4-14.000 Hz |
Zona 0 classificata |
| AS3100S2-Z0 |
Sensore di uscita laterale |
100 mV/g |
80 g |
0,7-10.000 Hz |
Zona 0 classificata |
| 18IM6049 |
Sensore di uscita superiore |
100 mV/g |
60 g |
0,5-12.000 Hz |
Zona 0 classificata |
Parametri tecnici
Input:
Canali di velocità 2 × proximità (0-50 VP-P) per Belcy Nevada AM3100T2-Z2
Canali accelerometro 2 × IEPE o ± 10 V (0,5 Hz - 5 kHz)
Condizionamento del segnale:
Compensazione automatica della sonda
Filtro passa-banda (bande di vibrazione a banda larga 1 ×, 2 ×, a banda larga) nelle bande di Belcy Nevada AM3100T2-Z2
Trip Logic:
Setpoint a doppia velocità eccessiva per canale di velocità
Viaggio di vibrazione quando l'ampiezza supera la soglia imposta
Rilevamento senza giri (stallo)
Ridondanza: elaborazione a doppio canale con votazione incrociata e di fallimento
Output:
Relè 2 × forme c (velocità eccessiva) dal Belcente Nevada AM3100T2-Z2
Relè 2 × forma C (viaggio di vibrazione)
1 × Form C Relè senza turno
Tempo di risposta: ≤ 2 ms dalla condizione di viaggio per relè l'azione
Potenza: 24 V DC, ≤ 4 W
Ambientale: da 0 ° C a +70 ° C operativo; fino al 95 % di RH non condensando
Funzione del prodotto
Integra l'analisi delle vibrazioni ad alta velocità con decisioni di viaggio a velocità dell'albero attraverso il Belcente Nevada AM3100T2-Z2 in un singolo modulo conducato in sicurezza. Monitora continuamente i segnali della sonda e dell'accelerometro, applica filtri e soglie configurati sul campo e emette uscite di viaggio deterministiche per l'arresto immediato della turbina.
Moduli di supporto core
Chassis AM31xx Rack: scaffale a 3 U Fornendo comunicazioni di potenza e backplane per Belcy Nevada AM3100T2-Z2 Protezione Moduli di protezione
Modulo logico AM31xx/CPU: centralizzare la configurazione e monitor Modulo Health
Modulo di output di relè: raccoglie segnali di viaggio e guida i contattori di spegnimento esterni
Sonde e trasduttori: sonde e accelerometri di corrente elevatore al Belcente Nevada AM3100T2-Z2 con cablaggio schermato
