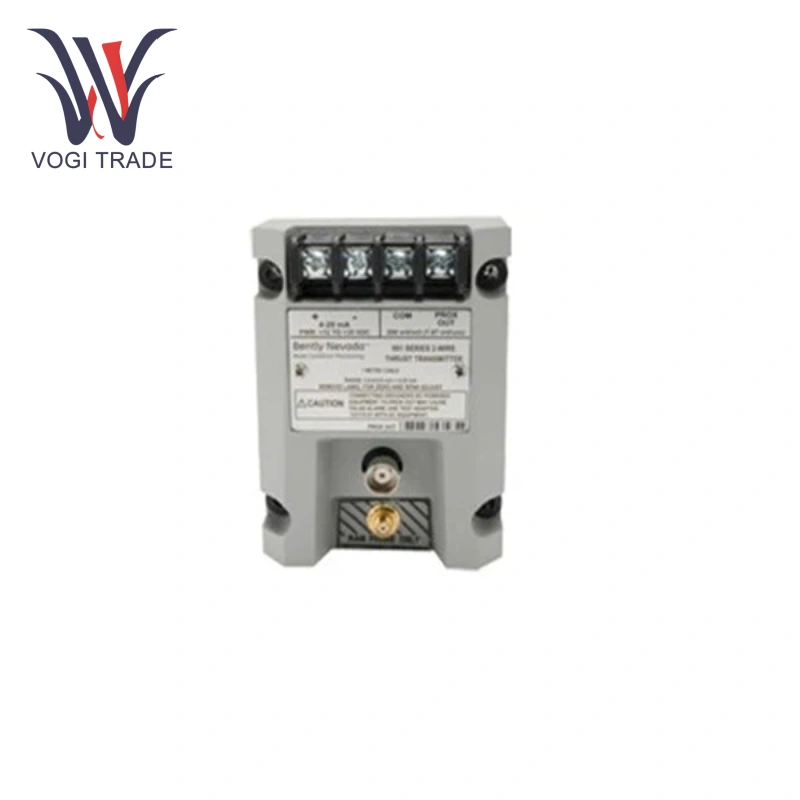

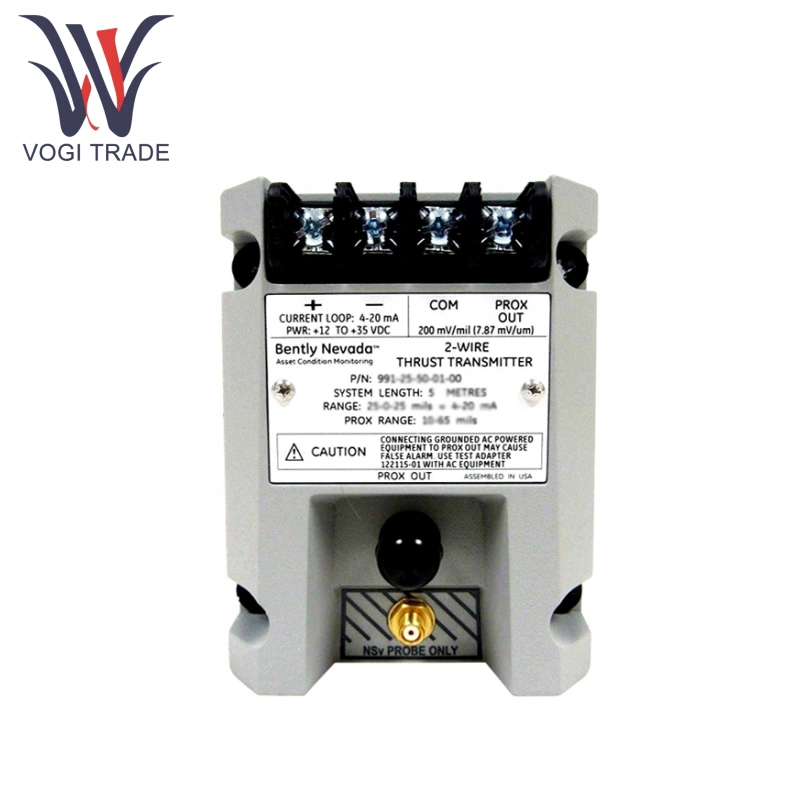

Marca: Bently NevadaDescrizione: Trasmettitore di spintaCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 10Termine di pagamento: T/TPorto di spedizione: ShenzhenIl trasmettitore di spinta Bently Nevada 991-01-XX-01-00 è progettato per il monitoraggio della spinta dell'albero nelle apparecchiature industriali. Misura accuratamente la posizione di un albero della macchina o di un altro componente rispetto a una sonda con sensore a correnti parassite Bently, rilevando così le vibrazioni radiali.
| Produzione |
Bentornato Nevada |
| Numero di modello |
991-01-XX-01-00 |
| Numero d'ordine |
991-01-XX-01-00 |
| Catalogare |
- |
| Paese di origine |
America |
| CODICE SA |
9031900090 |
| Dimensione |
25*25*10 cm |
| Dimensione dell'imballaggio |
30*30*15 cm |
| Peso |
1,5kg |
Panoramica del prodotto
Elaborazione del segnale
Ingresso: sonda di prossimità 3300 NSv + cavo prolunga (5m/7m opzionale).
Uscita: segnale di spostamento assiale (spinta) da 4–20 mA, proporzionale alla posizione dell'albero.
Precisione: ±1,5% (tipica), ingresso di prova su un carico di 250 Ω.
Interfaccia diagnostica
I terminali "PROX OUT" non isolati forniscono segnali di tensione di vibrazione/gap dinamici. Richiede un adattatore di isolamento (122115-01) per il collegamento a dispositivi alimentati CA.
Non OK/segnale disattivato: uscita <3,6 mA (tempo di risposta ≤100 μs) in caso di guasto.
Calibrazione e regolazione
Potenziometri zero e span indipendenti.
Pin di ingresso test: supporta una sorgente di tensione CC per una rapida verifica del segnale di uscita.
Compatibilità ambientale
Temperatura operativa: da -35°C a +85°C.
Protezione ingresso: 100% di umidità di condensa (non sommergibile). Struttura: design di invasatura, antivibrazione/corrosione.
Caratteristica
Misurazione ad alta precisione: Bently Nevada 991-01-XX-01-00 con una sensibilità di 7,87 mV/μm, cattura accuratamente le vibrazioni minime dell'albero e le variazioni di spostamento, fornendo dati affidabili per valutare le condizioni operative delle apparecchiature.
Facilità di installazione e manutenzione: Bently Nevada 991-01-XX-01-00 con il design integrato riduce i componenti esterni, consentendo un'installazione versatile e conveniente e facilitando la manutenzione e l'ispezione di routine.
Uscita segnale stabile: Bently Nevada 991-01-XX-01-00 con circuiti di rilevamento guasti, come "non ok" e "errore segnale", previene un'uscita elevata o falsi allarmi causati da guasti della sonda o connessioni allentate.
Applicazione
Energia e potenza: Bently Nevada 991-01-XX-01-00 utilizzato in turbine a vapore, generatori e altre apparecchiature per monitorare le variazioni della spinta dell'albero in tempo reale e prevenire danni alle apparecchiature causati da una spinta anomala.
Petrolchimico: Bently Nevada 991-01-XX-01-00 installato su apparecchiature chiave come compressori e pompe, monitora le condizioni operative dell'albero e rileva tempestivamente problemi come guasti alle guarnizioni e usura dei cuscinetti causati dallo squilibrio della spinta.
Note
Calibrazione della sonda
L'impostazione dell'intervallo deve essere precisa, altrimenti non sarà possibile raggiungere l'intervallo completo.
Isolamento del segnale
Quando si utilizza "PROX OUT", l'isolamento deve essere eseguito utilizzando l'adattatore 122115-01 per evitare interferenze del circuito di terra.
Limitazioni del sistema
Le funzionalità avanzate dei sistemi di monitoraggio continuo (come Danger Bypass e Trip Multiply) non sono supportate.
I collegamenti PLC non sono adatti per la diagnostica estesa a tutto l'impianto (come ad esempio il sistema 1).
Montaggio filettato
Un impegno eccessivo potrebbe danneggiare la sonda.
