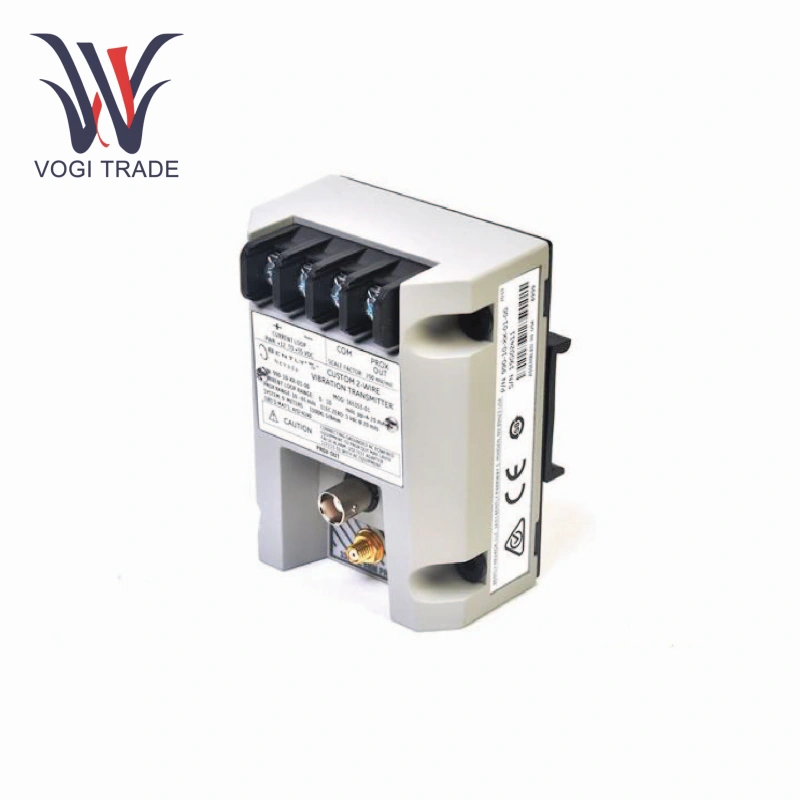

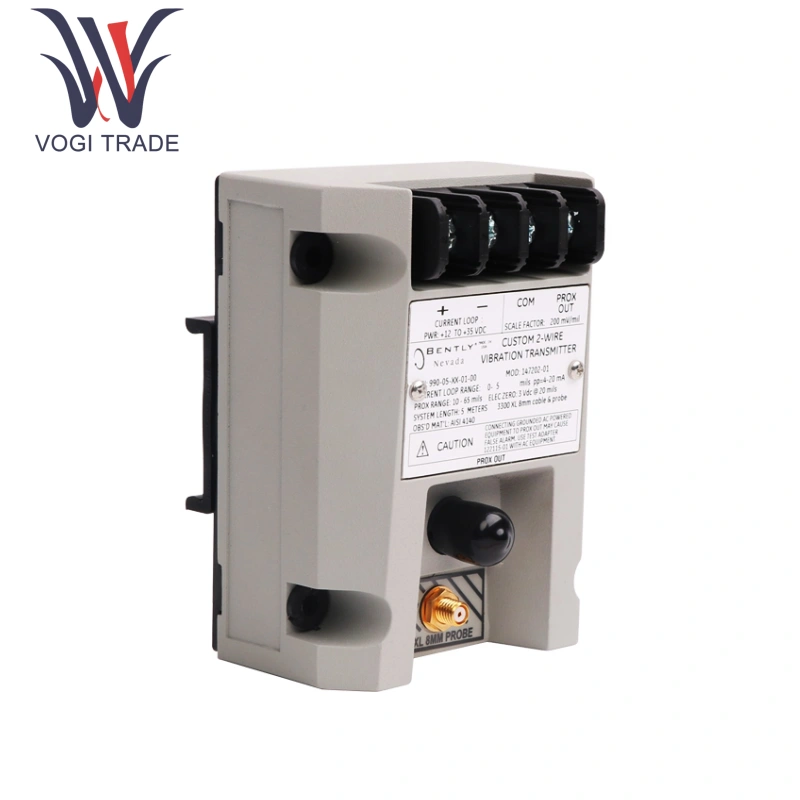

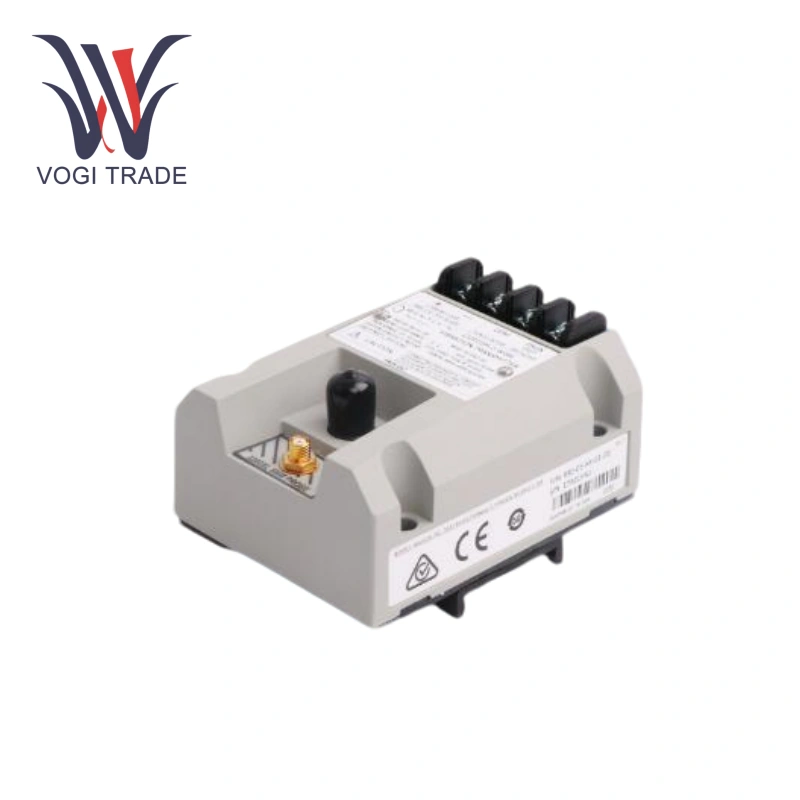

Marca: Bently NevadaDescrizione: Trasmettitore di vibrazioniCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 10Termine di pagamento: T/TPorto di spedizione: ShenzhenIl Bently Nevada 990-05-XX-01-00 è un trasmettitore di vibrazioni a due fili progettato per il monitoraggio delle vibrazioni delle apparecchiature industriali. Serve principalmente produttori di apparecchiature originali (OEM) di compressori d'aria centrifughi, piccole pompe, motori, ventilatori e altre apparecchiature.
| Produzione |
Bentornato Nevada |
| Numero di modello |
990-05-XX-01-00 |
| Numero d'ordine |
990-05-XX-01-00 |
| Catalogare |
- |
| Paese di origine |
America |
| CODICE SA |
9031900090 |
| Dimensione |
18*18*8 cm |
| Dimensione dell'imballaggio |
21*21*10 cm |
| Peso |
1,5 kg |
Parametri di prestazione
Conversione del segnale

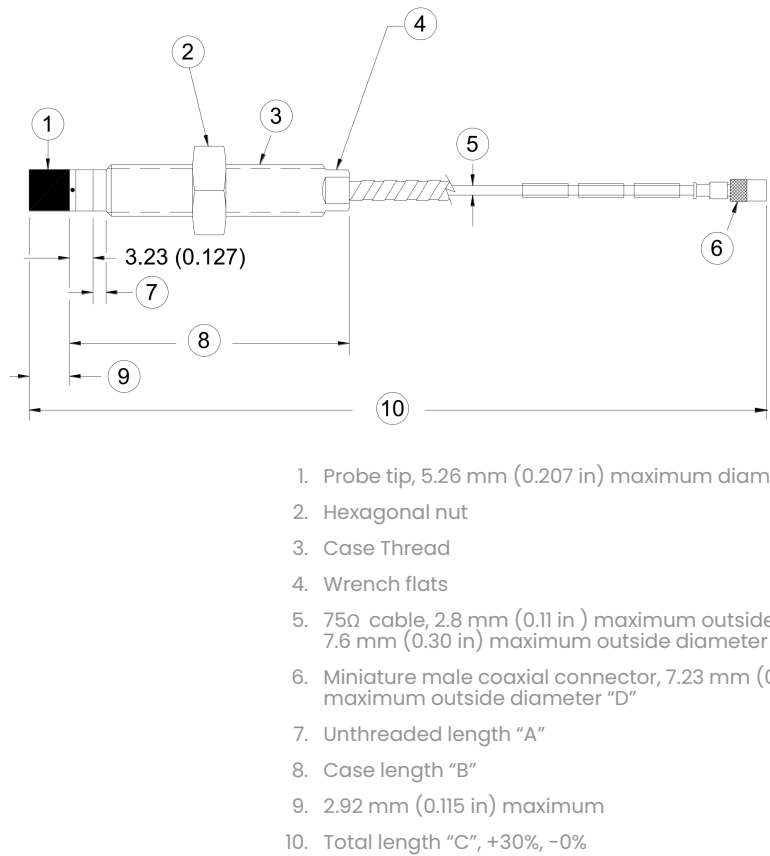

Ingresso: segnale sonda a correnti parassite da 3300 NSv (richiede un cavo di prolunga).
Uscita: segnale di corrente 4–20 mA, lineare con vibrazione picco-picco (0–125 μm).
Precisione: ±1,5% (incluso errore di intercambiabilità della sonda).
Interfaccia diagnostica
Interfaccia coassiale PROX OUT: fornisce un segnale di vibrazione dinamico (non isolato). Richiede l'adattatore di test 122115-01 per il collegamento a un oscilloscopio o altro dispositivo.
NON OK/Circuito di disattivazione del segnale: riduce automaticamente l'uscita a <3,6 mA in caso di guasto della sonda (per evitare falsi allarmi).
Comodità di calibrazione
Zero e span sono regolabili indipendentemente tramite potenziometri.
Pin di ingresso TEST: supporta un generatore di funzioni per una rapida verifica del segnale di uscita.
Compatibilità ambientale
Temperatura operativa: da -35°C a +85°C (temperatura operativa della sonda da -52°C a +177°C). Livello di protezione: 100% di umidità di condensa (non sommerso), struttura completamente in vaso.
Caratteristica
Bently Nevada 990-05-XX-01-00 con una precisione di ± 1% del fondo scala, misura con precisione le vibrazioni delle apparecchiature, fornendo dati affidabili per la valutazione delle condizioni delle apparecchiature.
Bently Nevada 990-05-XX-01-00 con un intervallo di misurazione della frequenza da 10 Hz a 10 kHz, monitora efficacemente le vibrazioni nelle apparecchiature che funzionano a velocità variabili.
Bently Nevada 990-05-XX-01-00 con design robusto dell'alloggiamento resiste agli ambienti industriali difficili.
Applicazione
Bently Nevada 990-05-XX-01-00 viene utilizzato per monitorare le vibrazioni di apparecchiature come turbine a vapore e generatori, identificando tempestivamente potenziali problemi come componenti allentati e usura.
Bently Nevada 990-05-XX-01-00 viene applicato a pompe, compressori, ventilatori e altre apparecchiature negli impianti petrolchimici, il monitoraggio delle vibrazioni in tempo reale fornisce un avviso tempestivo di guasti alle apparecchiature.
Bently Nevada 990-05-XX-01-00 è adatto per il monitoraggio delle vibrazioni di apparecchiature di lavorazione come macchine utensili e centrifughe, contribuendo a migliorare la precisione della lavorazione.
Installazione e cablaggio

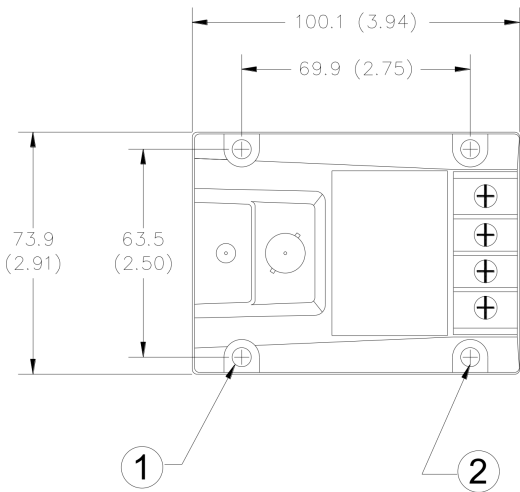

Metodo di montaggio
Montaggio su guida DIN (CC=01):
Utilizzare clip per guida DIN standard da 35 mm (non sono necessari strumenti aggiuntivi).
Requisiti di cablaggio
Circuiti di potenza e segnale:
Alimentazione: +12–35 VCC (resistenza massima del circuito 1000 Ω).
Lo schema elettrico è il seguente (notare che il pin PROX OUT deve essere isolato):
