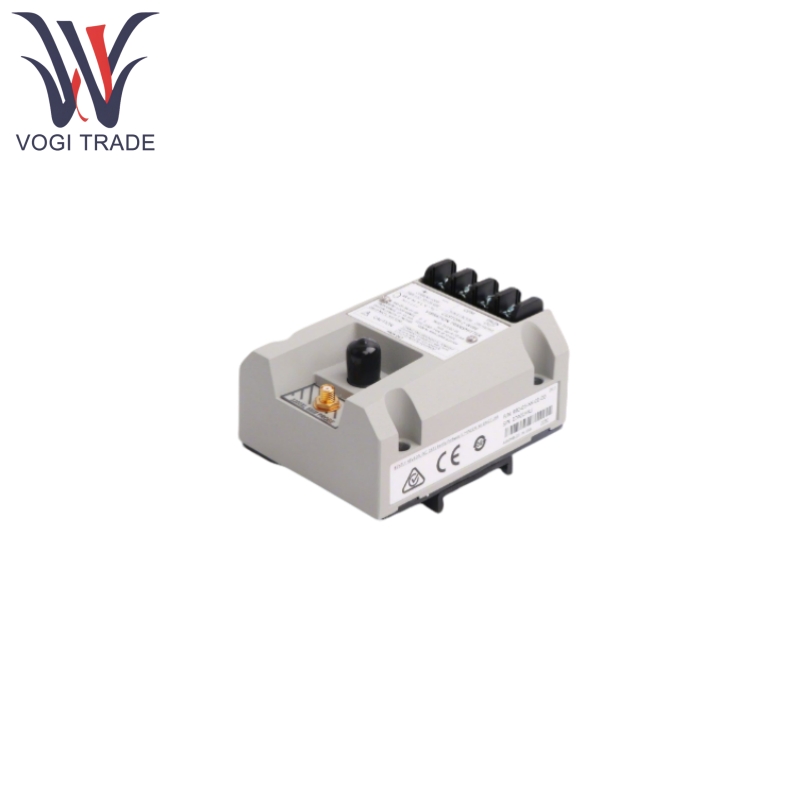

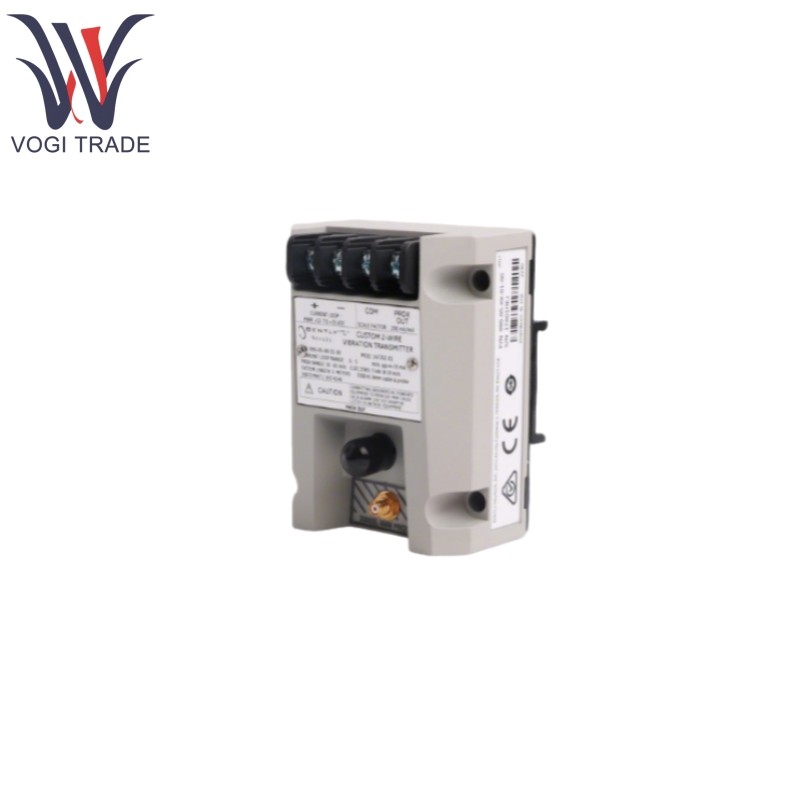

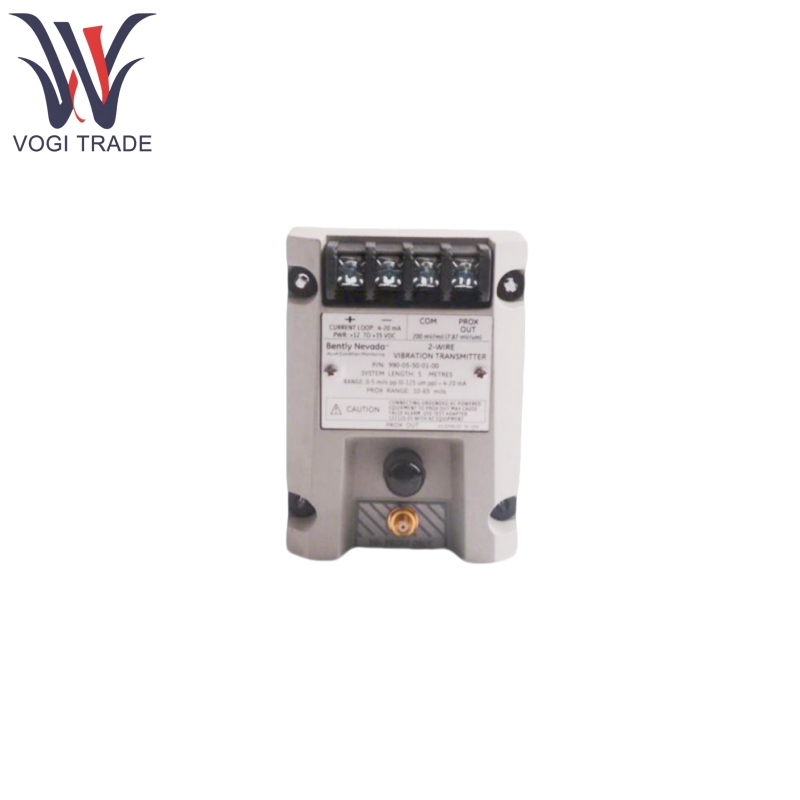

Belcente Nevada 990-05-50-01-00

Caratteristiche del prodotto

Belcente Nevada 990-05-50-01-00 ha un sensore di prossimità incorporato, eliminando la necessità di un'unità esterna e semplificare l'installazione.

Belcente Nevada 990-05-50-01-00 fornisce terminali "prox out" non isolati e connettori coassiali per le vibrazioni dinamiche di uscita e i segnali di tensione di gap per supportare la risoluzione dei problemi (isolamento richiesto con l'adattatore di prova)

Belcente Nevada 990-05-50-01-00 ha potenziometri zero e range non interagenti sotto l'etichetta per supportare il condizionamento del segnale di loop e testare i pin di ingresso per verificare rapidamente il segnale di uscita con un generatore di funzioni.

Belcente Nevada 990-05-50-01-00 ha un circuito "non OK/Signal Defeat" che impedisce uscite elevate o falsi allarmi in caso di guasto della sonda o connessione allentata.

Belcente Nevada 990-05-50-01-00 viene fornito di serie con morsetti da 35 mm di binario DIN o viti a piastra attraverso diversi scenari.

Belcente Nevada 990-05-50-01-00 è accumulato e progettato per resistere ai rigori di condensa e umidità al 100%.

Belcente Nevada 990-05-50-01-00 è compatibile con 3300 sonde di prossimità NSV, rendendolo ideale per le installazioni in cui lo spazio è premium.

Prodotto usando il principio

Il trasmettitore per vibrazioni Belcente Nevada 990-05-50-01-00 è realizzato in base all'effetto corrente elevatore con il seguente flusso di lavoro:

1. La sonda 3300 NSV di prossimità forma uno spazio con la superficie conduttiva del dispositivo in esame (ad esempio, un diario) e la sonda genera un campo elettromagnetico alternato ad alta frequenza;

2. La superficie in test induce correnti parassite, la cui intensità cambia con lo spazio (vibrazione porta a cambiamenti dinamici nel gap), in modo che l'uscita del segnale elettrico dalla sonda cambi di conseguenza;

3. Il trasmettitore riceve il segnale della sonda, che viene elaborato e convertito in un segnale di 4-20 mA proporzionale all'ampiezza di vibrazione picco-picco (0-5 mil pp), ed emesso nel sistema di controllo per il giudizio di allarme e logico;

4. Nello stesso tempo attraverso il segnale dinamico grezzo di uscita dell'interfaccia "prox out" per l'analisi delle apparecchiature diagnostiche (è necessario collaborare con l'adattatore di prova 122115-01 per ottenere l'isolamento e l'adattatore di prova per ottenere l'isolamento e l'adattatore di prova. 01 Adattatore di prova per l'isolamento e la calibrazione del segnale).
