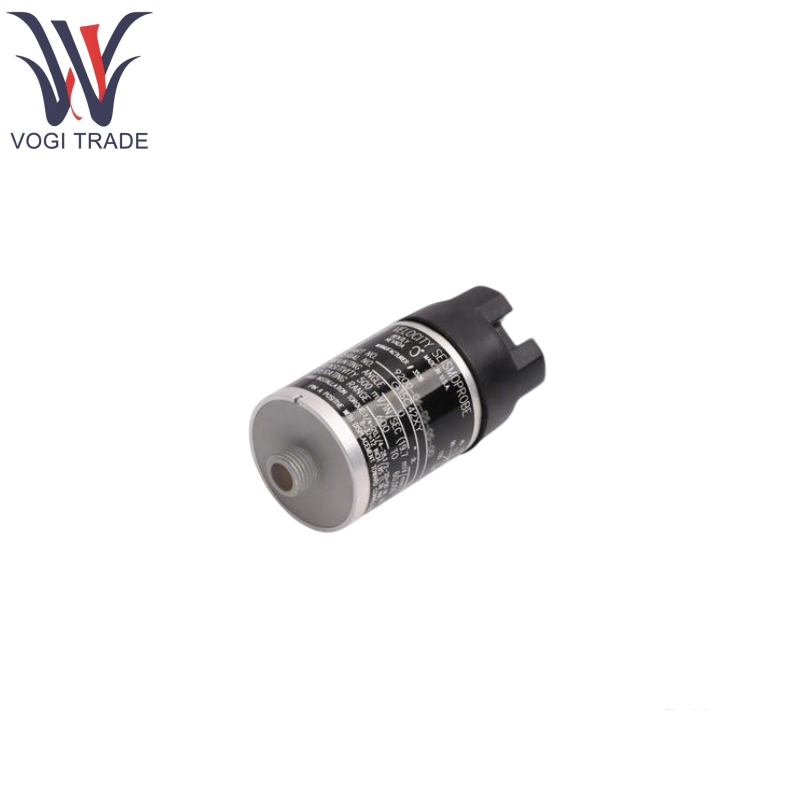

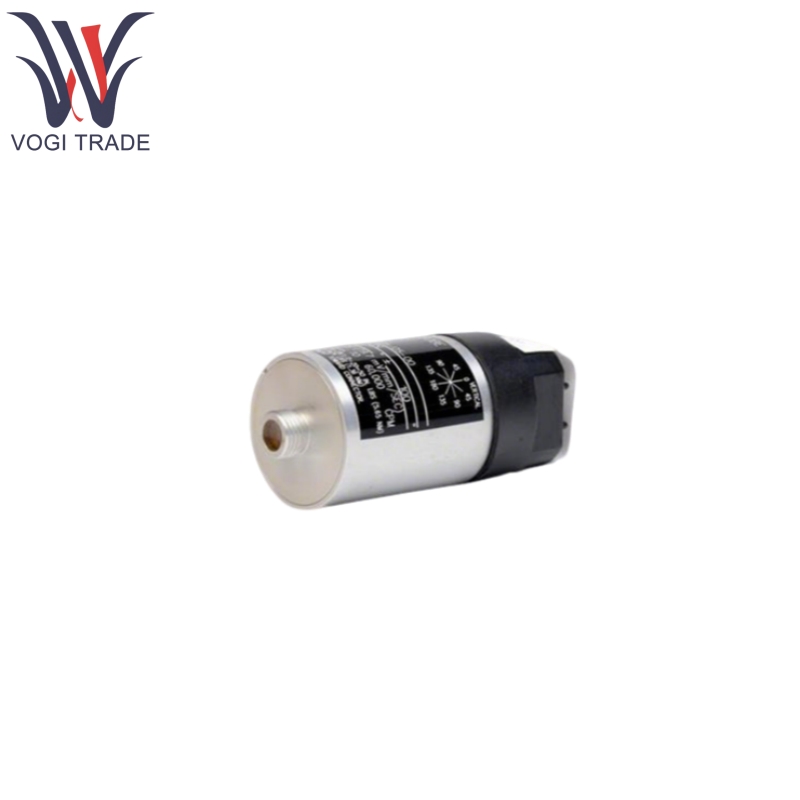

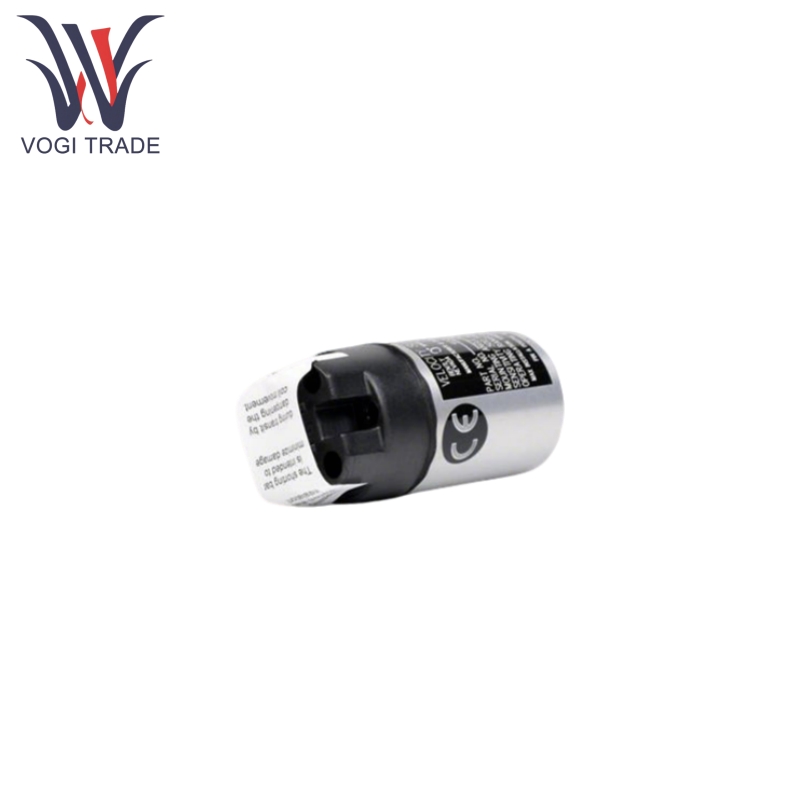

Belcente Nevada 9200-06-05-10-00

Caratteristiche del prodotto

Belcente Nevada 9200-06-05-10-00 ha un'uscita di tensione in proporzione diretta alla velocità di vibrazione del trasduttore. I trasduttori di velocità in sismoprobe si trovano in un sistema di configurazione in movimento a 2 fili.

I trasduttori di velocità di tipo raggio, gli accelerometri a stato solido con elettronica di integrazione integrata, Belcente Nevada 9200-06-05-10-00 sono meno resilienti per le shock o l'eccitazione transitoria rispetto ai trasduttori di bobina in movimento.

Belcente Nevada 9200-06-05-10-00 è un trasduttore a due fili adatto per il monitoraggio continuo o per misurazioni periodiche in combinazione con strumenti di prova o diagnostici. Se ordinato con l'opzione del cavo integrale, il 9200 ha un'eccellente resistenza agli ambienti corrosivi senza necessità di ulteriore protezione.

Funzioni del prodotto

Belcente Nevada 9200-06-05-10-00 utilizza il principio della bobina in movimento, in cui la tensione di uscita è direttamente proporzionale alla velocità di vibrazione ed è meno sensibile agli shock o all'eccitazione pulsata rispetto ai sensori a stato solido (accelerometri con circuiti di integrazione integrati), che lo rendono adatto a scenari di vibrazione specifiche.

Il design a due fili elimina la necessità di un alimentatore aggiuntivo e facilita le misurazioni portatili (ad es. Ispezioni periodiche con strumenti portatili).

Belcente Nevada 9200-06-05-10-00 può resistere al 95% di umidità non condensante nella sua configurazione standard e, con un cavo integrale opzionale, può funzionare in ambienti non sommersi al 100% per un'eccellente resistenza alla corrosione.

Belcente Nevada 9200-06-05-10-00 supporta un angolo di montaggio di 0 ± 100 °, una base rotonda con prigionieri M10 × 1, morsetti montati in alto per un facile cablaggio e una vasta gamma di configurazioni meccaniche (ad esempio, alloggi per cuscinetti, allevamenti).

Belcente Nevada 9200-06-05-10-00 copre le frequenze di vibrazione da 10 Hz a 1000 Hz (600 a 60.000 cpm) e cattura segnali di vibrazione di guasti meccanici comuni come sbilanciamento e disallineamento.

Parametro di produzione

Si prega di consultare di seguito i parametri più dettagliati di Belnty Nevada 9200-06-05-10-00

Sensibilità: 20 mV/mm/s (500 mV/in/s), ± 5% quando terminata correttamente e orientata all'angolo di calibrazione con un carico di 10 kΩ

Carico di calibrazione: 10 kΩ (uscita presa su pin "A" e "B")

Risposta in frequenza: da 10 Hz a 1000 Hz (da 600 a 60.000 cpm); +0, -3 dB tipico

Intervallo operativo dinamico: spostamento massimo di picco a picco di 2,54 mm (0,100 pollici)

Intervallo di velocità: 25 mm/s (1 in/s) (a +22 ° C, 100 Hz, con un carico da 10 kΩ)

Resistenza alla bobina: 1,25 kΩ ± 5%

Induttanza della bobina bloccata: 125 mH tipico

Linearità dell'ampiezza: ± 5% da 0,01 a 5,0 pollici a 100 Hz

Sensibilità trasversale: massimo ± 10% della sensibilità dell'asse sensibile a 100 Hz e 1,0 in/s

Polarità del segnale di uscita: il pin A diventa positivo rispetto al pin B quando la velocità del caso del trasduttore è verso il connettore

Lunghezza massima del filo del piombo: 305 metri (da 1.000 piedi) a 3300 o 3500 monitor

Materiale di case e adattatori: alluminio anodizzato A204

Materiale della guarnizione: neoprene

Materiale del connettore (blocco terminale): polifenilene solfuro (PPS) con contatti in rame nichelato

Coppia di montaggio (perno M10 × 1): 5,6 N • M (50 in • LB)
