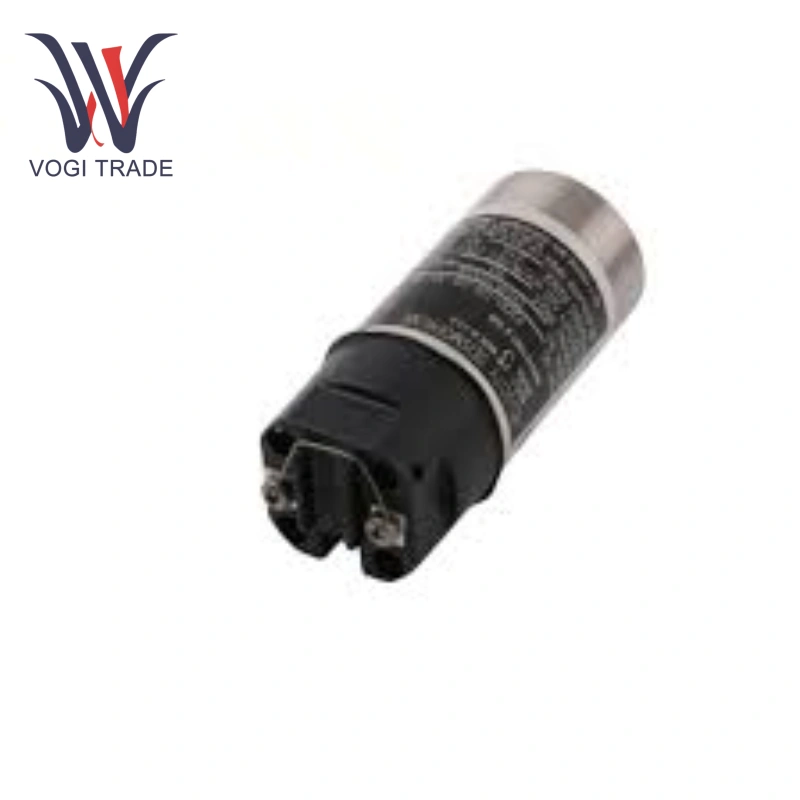

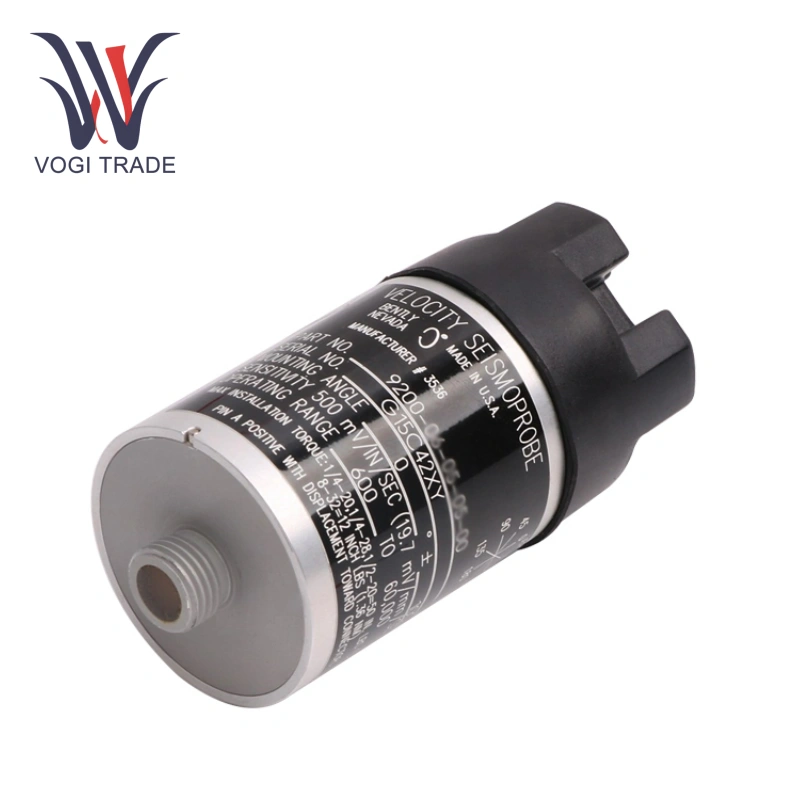

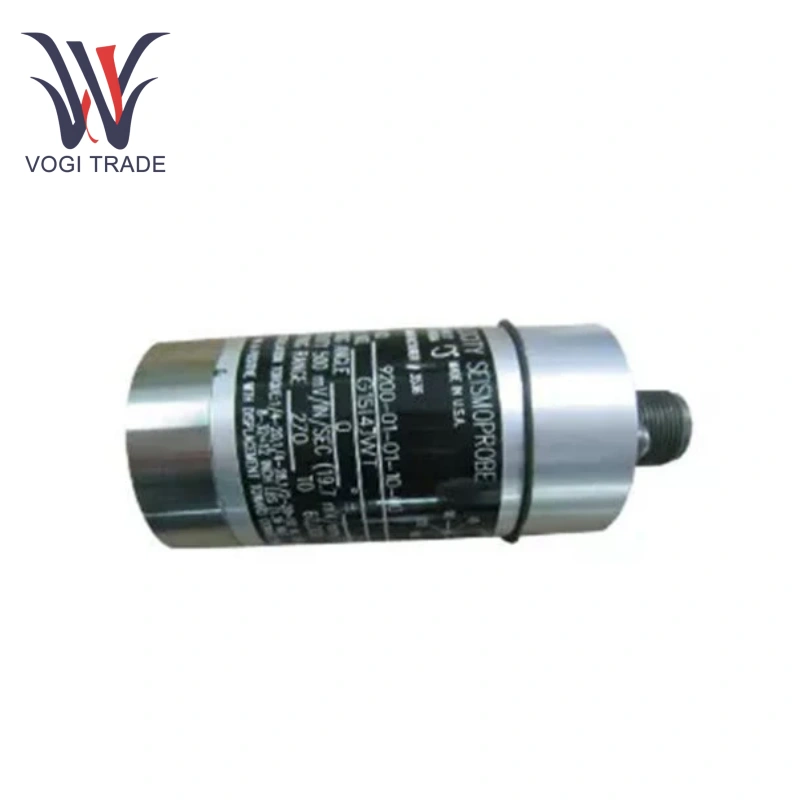

Belcente Nevada 9200-03-05-10-00

Modello: 9200-03-05-10-00

Tipo di prodotto: sensore geofono a due fili

Sensibilità: 20 mV/mm/s (500mV/in/s) ± 5% a 100Hz (6000 cpm) quando terminata correttamente e calibrata per il posizionamento angolare; ± 5% da zero a picco per velocità di 25 mm/s (1 pollice/s) a 100Hz (6000 cpm)

Risposta di frequenza: tipico da +0 a ± 3db

Intervallo di temperatura operativa: da -29 ° C a +121 ° C

Lunghezza del piombo: massimo 305 metri tra 9200 e 3300 monitor

Gamma di frequenza: frequenza operativa minima a 10kHz

Resistenza all'ammortizzatore meccanico: resiste a un picco meccanico fino a 50 g di picco lungo l'asse trasversale non sensibile

Sensibilità trasversale: 10% della polarità del segnale di uscita della sensibilità assiale: quando l'alloggiamento del sensore è rivolto verso il connettore, il pin A è positivo rispetto al pin B.

Caratteristica

Misurazione accurata: Belly Nevada 9200-03-05-10-00 con alta sensibilità e eccellente risposta in frequenza con precisione Velocità di vibrazione delle apparecchiature, fornendo dati affidabili per la valutazione delle condizioni operative delle apparecchiature.

Resilienza ecologica: Belntly Nevada 9200-03-05-10-00 con eccellente resistenza alla corrosione elimina la necessità di una protezione aggiuntiva e consente un funzionamento stabile in una varietà di ambienti industriali difficili.

Non è richiesta alcuna potenza esterna: Belly Nevada 9200-03-05-10-00 Utilizzare la tecnologia della bobina mobile elimina la necessità di una fonte di alimentazione esterna, facilitando le applicazioni di misurazione portatile.

Applicazione

Monitoraggio delle condizioni industriali: Belly Nevada 9200-03-05-10-00 è adatto per centrali elettriche, impianti di produzione e altre posizioni, analizzando le vibrazioni delle apparecchiature meccaniche per prevenire il guasto delle apparecchiature.

Monitoraggio dei macchinari a rotazione: Belntly Nevada 9200-03-05-10-00 è adatto per il monitoraggio delle vibrazioni in tempo reale delle apparecchiature rotanti come turbine, compressori e motori.

Procedura di installazione

Utilizzare la coppia specificata: per un perno filettato M10x1 (opzione C 10), la coppia è 5,6 N · m (50 in · lb).

Allineamento di orientamento: fare riferimento alla Figura 1 per garantire un'installazione verticale di 0 °.

Connessione del cavo: poiché l'opzione B non include un cavo (morsetto), è richiesto un cavo esterno (come la serie 9571-NN o 9755-NN). La lunghezza massima del cavo è di 305 metri, ma il roll-off di frequenza deve essere controllato per le lunghezze che superano questo.
