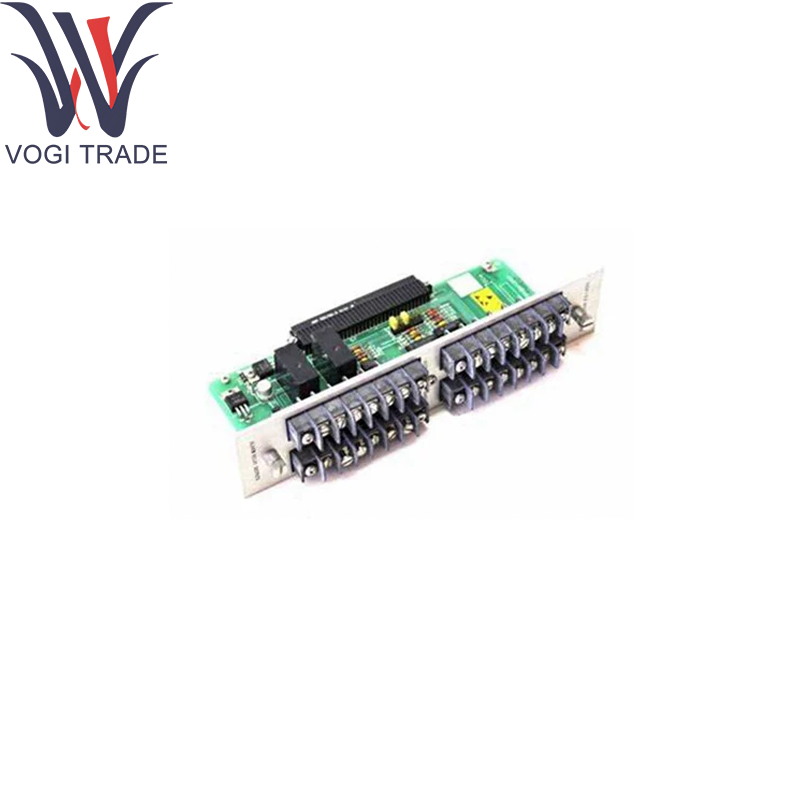

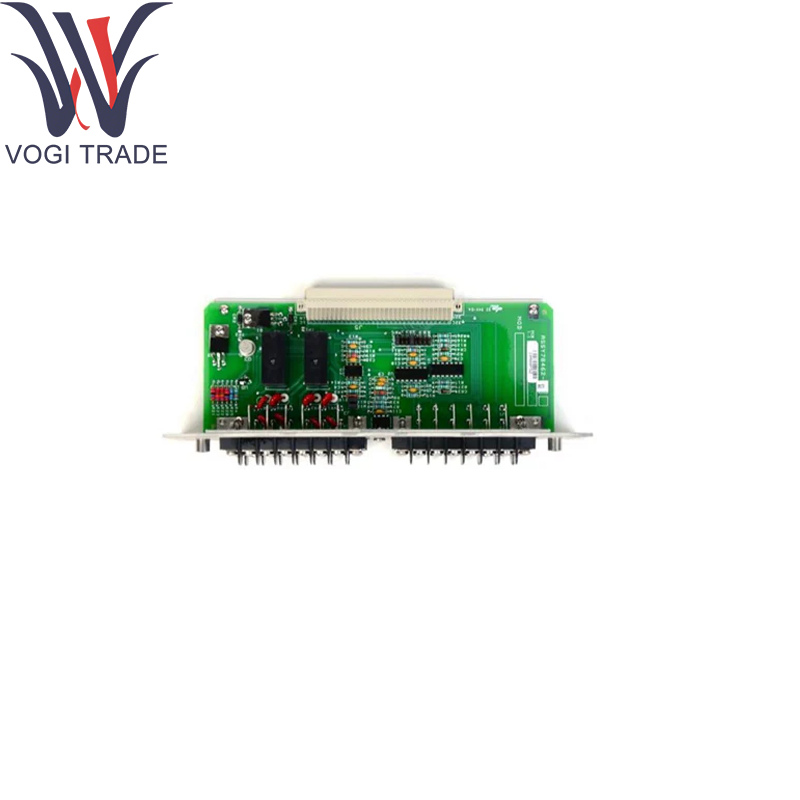

Brand: Belnty NevadaDescrizione: 78462-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 10 Payment Term: T/T Porta di spedizione: ShenzhenBelcente Nevada 78462-01 funge da spina dorsale di comunicazione e controllo di un rack 3500/3700, interfacciando tutti i moduli I/O, Barriera e Power alla CPU del rack.
| Produzione |
Benente Nevada |
| Numero modello |
78462-01 |
| Numero di ordinazione |
78462-01 |
| Catalogare |
3300 |
| Descrizione |
Modulo di relè |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
9*14*4 (cm) |
| Peso |
0,5 kg |
OrInformazioni di dering
Numero di parte: 78462-01
Descrizione: Modulo di interfaccia di sistema per rack Series 3500/3700 Belntnevada
Sostituisci: 78462-00 (versione legacy)
Kit accessori:
Cablatura cabla-nastro: 106765-13
Overlay del pannello frontale: 3500/65-FP-OVR
Chassis a rack: 3500/00
Parametri tecnici
Porte di backplane: connettori a doppio pin per percorsi di autobus ridondanti
I/O host:
Ethernet: Porta RJ-45 10/100Base-T per Belnty Nevada 78462-01 Configurazione
Serial: porta console RS-232 su 9-pin D-SUB
Discreto: output di collezione aperta a colpa comune
Indicatori a LED:
Power OK, CPU OK, Bus Health, Modulo-Present
HeartBeat & Watchdog: monitora tutte le risposte dei moduli in Belly Nevada 78462-01
Archiviazione di configurazione: flash non volatile per impostazioni di rack
Aggiornamento del firmware: supporta gli aggiornamenti remoti tramite Ethernet/Serial
Consumo energetico: 24 VDC tramite backplane, ≤1W
Isolamento: isolamento galvanico 1KV
Ambientale: da 0 ° C a +70 ° C; ≤95%di RH non condensando
Funzione del prodotto
Coordinamento degli autobus: Benly Nevada 78462-01 fornisce il clock e il routing dei dati per il backplane 3500.
Aggregazione degli allarmi: raccoglie allarmi del modulo in segnali di fallimento di sistema unificati.
Configurazione e diagnostica: database di rack Host con interfacce Web/CLI.
Gestione della ridondanza: supporta il failover a doppio bus senza perdita di dati.
Aree di applicazione
Sala di controllo della generazione di potenza: controller centrale per il monitoraggio della turbina con Belnty Nevada 78462-01
Skid di pianta di processo: interfaccia incorporata in pannelli montati sullo skid usando Belly Nevada 78462-01
Strutture di raffineria: host Diagnostica integrata con DCS/SCADA dell'impianto
Equipaggiamento OEM: intelligence del rack chiavi in mano in pacchetti personalizzati con Belcente Nevada 78462-01
Sistemi strumenti di sicurezza: fornisce output di guasti alla logica ESD tramite Belly Nevada 78462-01
