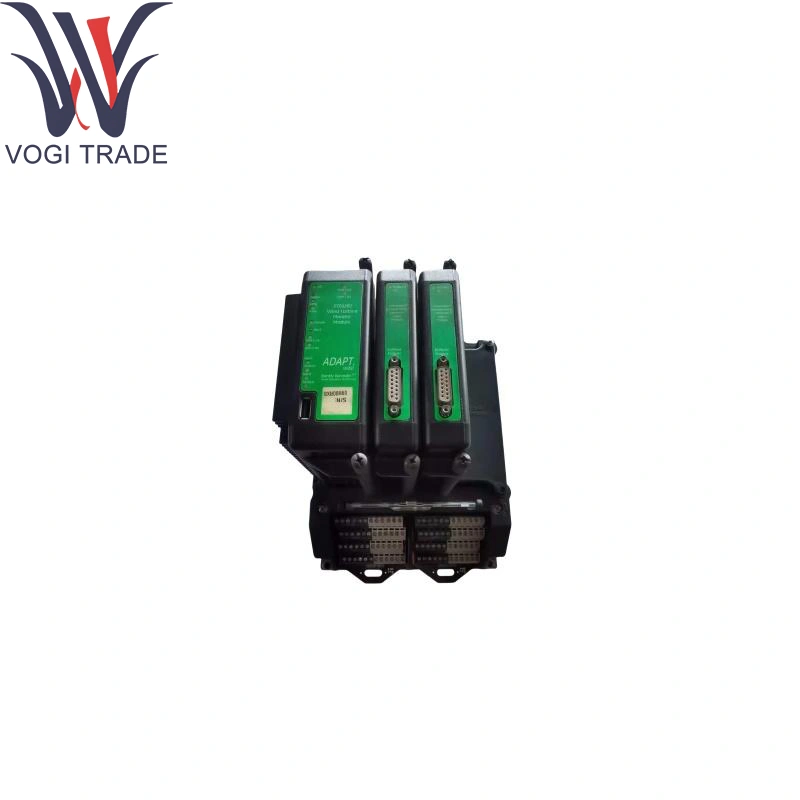

Belcy Nevada 3701/60 175794-01

Informazioni di ordinazione

Catalogo n.: 3701/60-00-00-00 (standard; nessuna opzione)

Codici di opzione installati in fabbrica:

"-01": rivestimento conforme per ambienti difficili

"-02": intervallo di temperatura esteso (da -40 ° C a +85 ° C)

Pezzi di ricambio: kit di connettore di sostituzione (175795-01); Kit di overlay del pannello frontale (175796-01)

Parametri tecnici

Canali: due input di prossimità-transduttore (sonde attivo di corrente elevatore) della Belcy Nevada 3701/60 175794-01

Intervalli di misurazione:

Prossimità: ± 50 V CC Sonde-ampiezza (campata selezionabile)

Velocità: 0-100 mm/s RMS (tramite sensori esterni opzionali) per il Belcy Nevada 3701/60 175794-01

Risoluzione: 0,1 µm in prossimità; 0,1 µm/s sulla velocità

Risposta di frequenza: da 0,5 Hz a 10 kHz (-3 dB)

Filtro:

Filtri passa-banda di allarme a banda larga 1 ×, 2 × e a banda larga (Selectable Field)

Impostazioni passa-alto regolabili (0,5-100 Hz) e passa-basso (1-10 kHz)

Setpoint di allarme: due allarmi indipendenti per canale (0-100% su vasta scala), programmato dall'utente tramite controller di rack

Isolamento: 1 kV Isolamento galvanico dal terreno del telaio

Alimentazione: 24 V CC nominale (18-32 V CC), 2 W max per il Belly Nevada 3701/60 175794-01

TEMP operativa: da 0 ° C a +70 ° C (standard); -40 ° C a +85 ° C (opzione)

Umidità: fino al 95 % di RH, non condensando

Funzione del prodotto

Il rilevamento di prossimità: converte i segnali della sonda di corrente elenco in dati di posizionamento e spazio di posizionamento dell'albero utilizzando il Belcente Nevada 3701/60 175794-01.

Rilevamento delle vibrazioni: calcola la velocità di vibrazione complessiva e fornisce ampiezze a banda stretta (1 ×, 2 ×) per l'analisi dell'equilibrio e dei guasti tramite Belnty Nevada 3701/60 175794-01.

Output di allarme/viaggio: riporta le condizioni di allarme per l'I/O digitale del rack o il controller host per la risposta ai guasti (avviso, arresto).

Diagnostica: autotest di bordo con rilevamento della sonda e flagamento del sensore in Belcente Nevada 3701/60 175794-01, comunicato al controller del rack.

Moduli di supporto core

3701/00 Chassis rack: ospita fino a 16 moduli tra cui il Benly Nevada 3701/60 175794-01, fornisce un bus di dati di alimentazione e backplane CC.

3701/90 Modulo CPU: moduli interfacce ai sistemi host; Configura setpoint, raccoglie dati, comunica tramite modbus/profibus.

3701/50 Modulo di relè: fornisce uscite di relè di forma C per segnali di allarme/viaggio.

3701/70 Modulo di uscita analogica: converte le misurazioni delle vibrazioni e della prossimità a loop da 4-20 mA per controller esterni.
