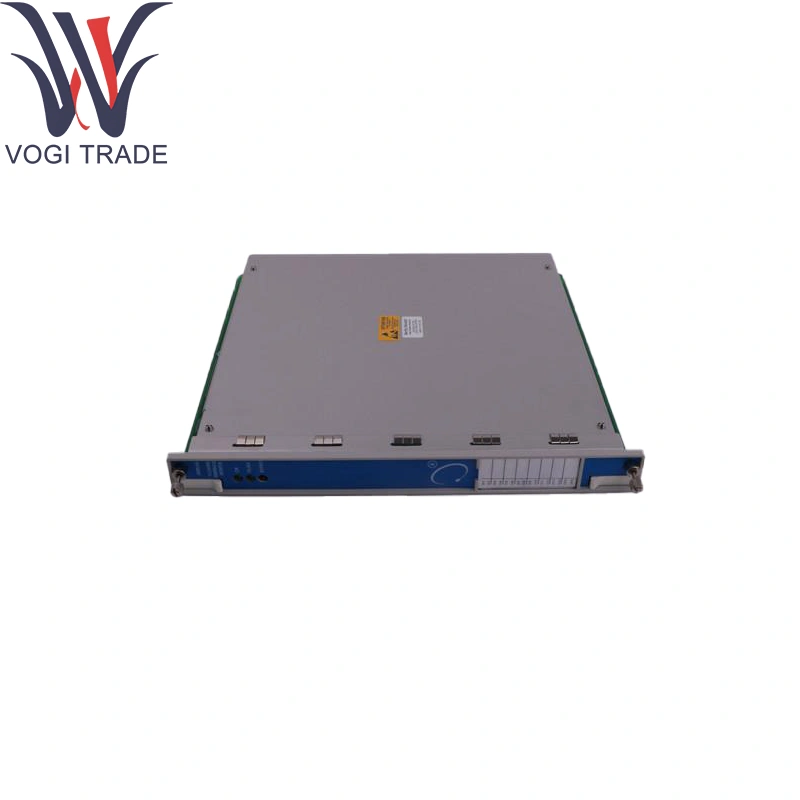

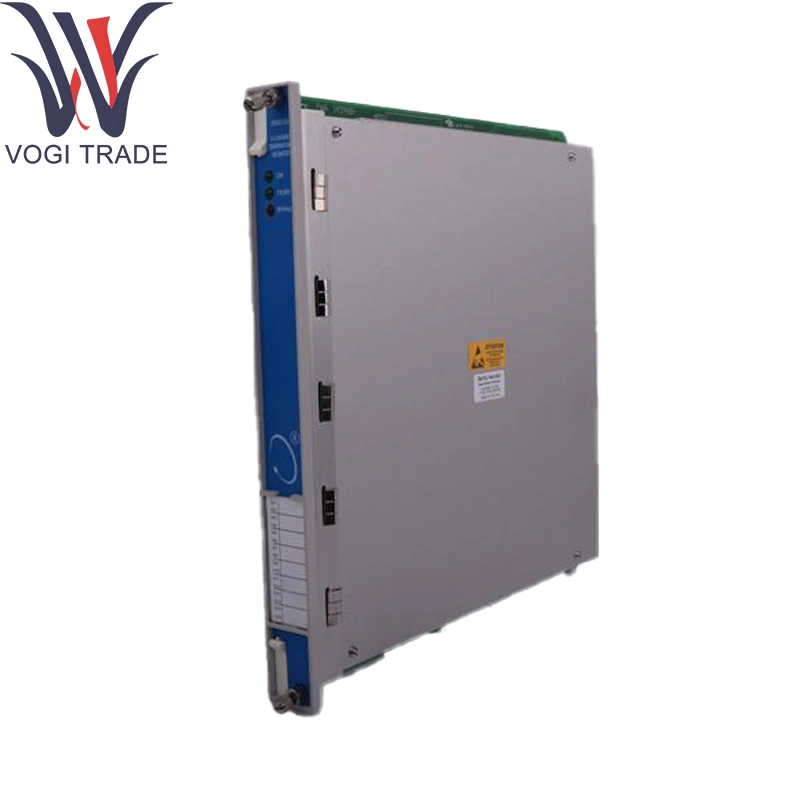

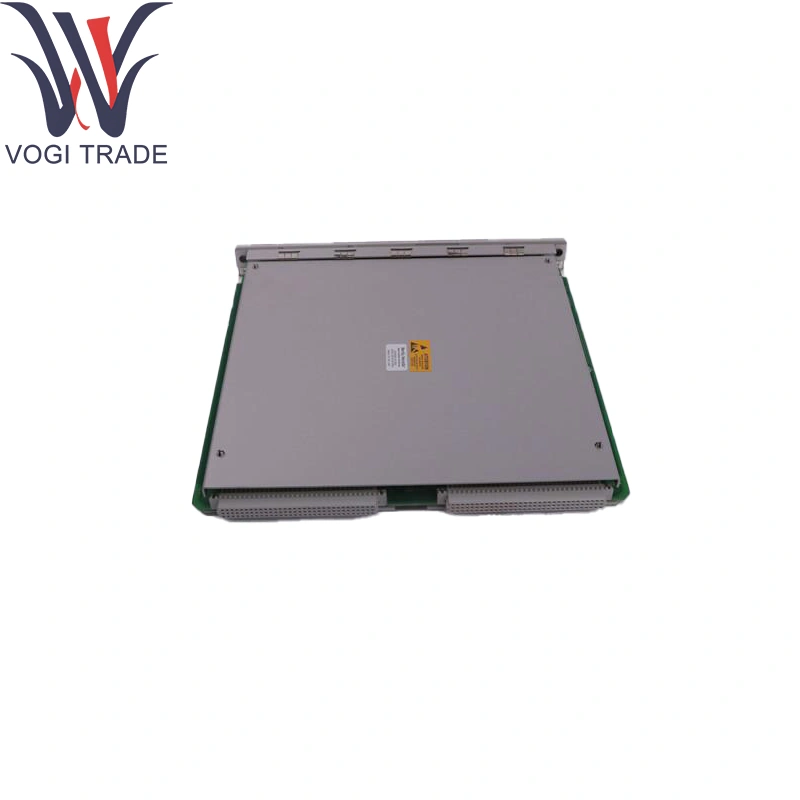

Brand: Belnty NevadaDescrizione: 136180-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 11Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 3500/92-02-01-01 136180-01 Bridges Il bus backplane digitale della serie 3500 per reti e sistemi host. Ideale Laddove i dati della salute dei macchinari in tempo reale-vibrazione, posizione, variabili di processo, allarmi-devono essere condivisi con DCS/SCADA, piattaforme di gestione delle attività o HMI remoto tramite Modbus RTU/TCP, OPC UA o Ethernet/IP, senza interrompere il determinismo del sistema di protezione della protezione.
| Produzione |
Benente Nevada |
| Numero modello |
3500/92-02-01-01 |
| Numero di ordinazione |
136180-01 |
| Catalogare |
3500/92 |
| Descrizione |
Modulo gateway di comunicazione |
| Paese di origine |
U.S.A. |
| Codice HS |
8471800000 |
| Dimensione |
24*2.4*24 (cm) |
| Peso |
1,4 kg |
Informazioni di ordinazione
3500/92 Gateway di comunicazione
3500/92-AA-BB-CC
A: Tipo di modulo I/O
01 Modulo I/O Modbusrs232/RS422
02 Modulo I/O Modbusrs485
03 Modulo I/O Modbus Ethernet/RS232
04 Modulo I/O Modbus Ethernet/rs485
B: tipo di memoria
01 Memoria bassa
C: opzione di approvazione dell'agenzia
00 nessuno
01 CSA/NRTL/C.
02 CSA/Atex/IECEX
Parametri tecnici
Interfaccia backplane: connettori a 50 pin doppi per 3500 bus digitali in/out in Belly Nevada 3500/92-02-01-01 136180-01
Porte Ethernet: 2 × 10/100Base-T RJ-45 (supporta il collegamento-ridondanza)
Porte seriali: 2 × RS-485 (Modbus RTU) su Terminal Block Collegone
Protocolli supportati:
Tunneling Bust Nevada 3500-bus
Modbus RTU/TCP
OPC do
Ethernet/IP (messaggistica implicita)
Prestazione:
Ethernet: throughput fino a 100 Mbps
Serial: fino a 115200baud per porta
Latenza del bus: ≤5ms end-to-end per Belly Nevada 136180-01
Memoria/CPU: SDRAM da 64 MB, Flash da 16 MB per il firmware e il buffering dei tag
Potenza: 24VDC tramite backplane (18–32 V CC), ≤0,5a
Isolamento: isolamento galvanico 1KV sulle porte seriali ed Ethernet
Ambientale:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: fino al 95%di RH, non condensando
Funzione del prodotto
Conversione del protocollo: mappe 3500 BUS Frame di dati tramite Belly Nevada 3500/92-02-01-01 136180-01 nei protocolli standard del settore.
Aggregazione dei dati: buffer allarmi, tendenze e diagnostica per il trasferimento di massa.
Ridondanza: dual-Ethernet con failover automatico.
Configurazione e diagnostica: Web-UI incorporato e CLI in Belly Nevada 3500/92-02-01-01 136180-01 per impostazioni di rete e monitoraggio
Aree di applicazione
Integrazione DCS/SCADA: alimentazione dei dati di salute dei macchinari in tempo reale utilizzando Belly Nevada 3500/92-02-01-01 136180-01 nei sistemi di controllo.
Sistemi di gestione delle risorse: streaming di tendenze di vibrazione alle piattaforme storiche (OPC UA).
Monitoraggio remoto: tunneling 3500 dati su WAN industriale con Belly Nevada 136180-01.
Logica di sicurezza e arresto: instradamento degli allarmi critici nel SIS tramite Modbus.
Integrazione legacy: collegare le installazioni più vecchie tramite Benly Nevada 3500/92-02-01-01 136180-01 in framework IIoT.
