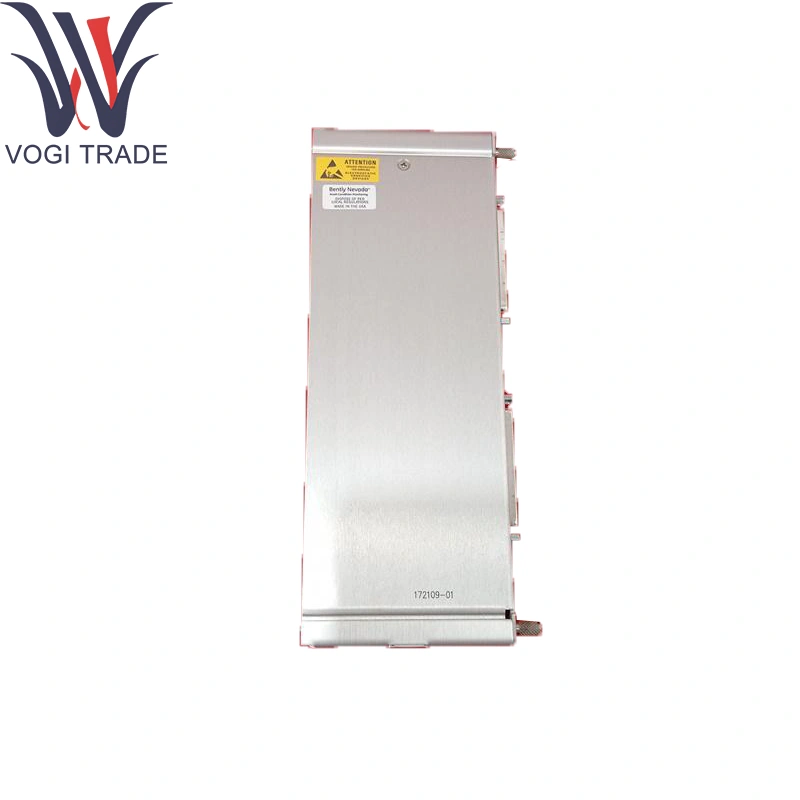

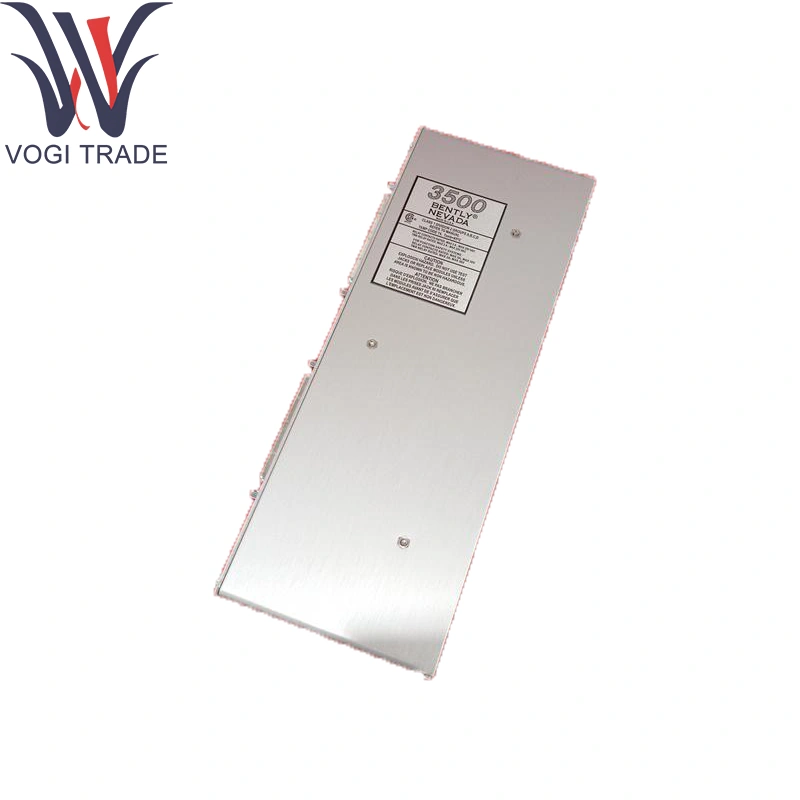

Brand: Belnty NevadaDescrizione: 3500/65-02-00CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 9Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 3500/65-02-00 installato in recinzioni di rack Serie Blenth Nevada 3500 per rilevare la perdita o il degrado dei segnali del sensore di vibrazione chiave e di posizione.
| Produzione |
Benente Nevada |
| Numero modello |
3500/65-02-00 |
| Numero di ordinazione |
172109-01 |
| Catalogare |
3500 sistema |
| Descrizione |
Modulo I/O TC TC RTD/TIP Isolati, terminazioni esterne |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
24*2.4*10 (cm) |
| Peso |
0,45 kg |
Informazioni di ordinazione
| Componente/software |
Versione richiesta |
| Firmware del modulo 3500/22 |
Revisione 1.50 |
| Software 3500/01 |
Versione 3.85 |
| Software 3500/02 |
Non supportato* |
| Software 3500/03 |
Non supportato* |
| Firmware del modulo 3500/93 |
Revisione 2.02 |
| Software di sistema 1 |
Revisione 5.2 con Service Pack 2 o successivo |
Parametri tecnici
Canali: 2 circuiti indipendenti di rilevamento per la perdita di sensori in Belcente Nevada 3500/65-02-00
Tipi di input supportati:
Sonde di prossimità di Eddy-Current (0-50 V P-P)
Accelerometri IEPE (alimentato a loop da 4 Ma)
Soglia di rilevamento: ampiezza del segnale al di sotto del 10 % della scala generale per> 100 ms
Tempo di risposta: ≤ 150 ms dalla perdita all'output di allarme per Belnty Nevada 3500/65-02-00
Output:
Contatti di relè C 2 × Form (allarmi per la perdita di sensori)
Relay di fattura comune 1 × forma C
Isolamento: 1 kV da canale a terra
Alimentazione: 24 V DC (18–32 V CC), ≤ 3 W
Valutazioni ambientali:
TEMP operativa: da 0 ° C a +70 ° C (standard)
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: fino al 95 % di RH, non condensando
Funzione del prodotto
Monitora continuamente i livelli di ingresso analogici attraverso Beltly Nevada 3500/65-02-00 dai sensori di vibrazione/prossimità. Se il segnale scende al di sotto della soglia (indicando la guarnizione della sonda/cavo), Belly Nevada 3500/65-02-00 afferma rapidamente relè di allarme dedicati. I relè di relè comuni aggrega i guasti del canale per la logica di spegnimento a livello di sistema.
Moduli di supporto core
3500/00 chassis rack: fornisce energia da backplane e bus dati per le comunicazioni Benty Nevada 3500/65-02-00.
3500/01 Modulo di interfaccia di sistema: aggregati allarmi del modulo e comunica lo stato per ospitare DCS/PLC.
3500/03 Modulo di uscita del relè: distribuisce segnali di allarme/viaggio a contattori esterni.
Sonde e cavi: 3300 XL Sonde e accelerometri in corrente elevata compatibile con Belcy Nevada 3500/65-02-00.
