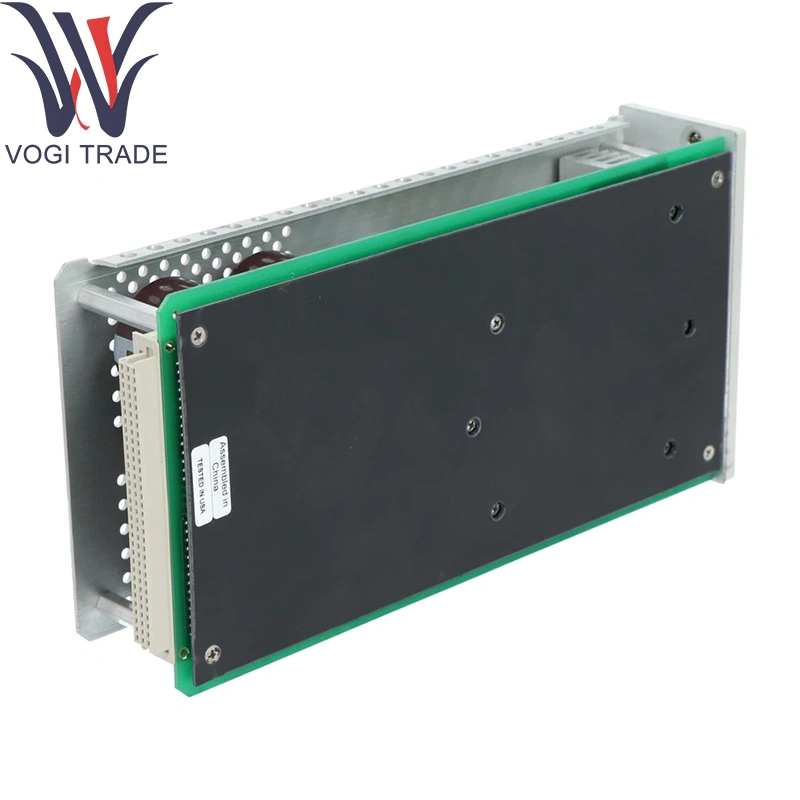

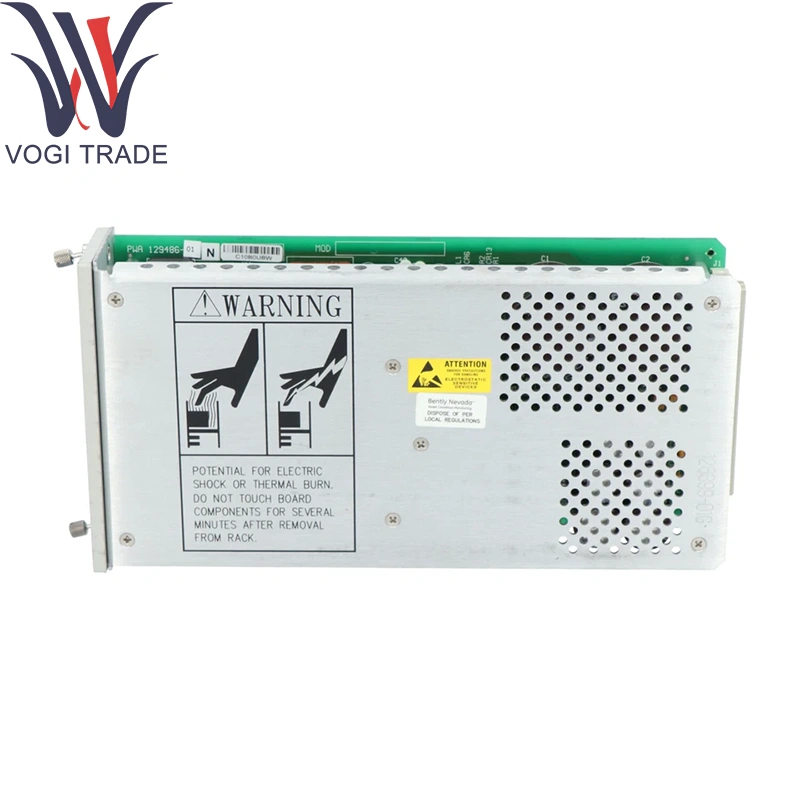

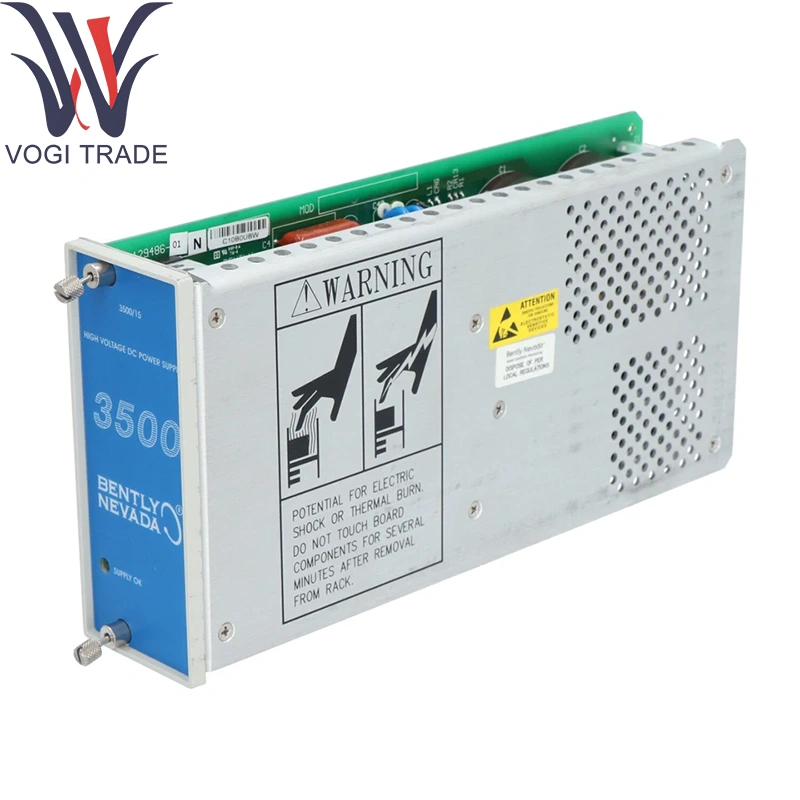

Belcente Nevada 3500/15-04-04-00

Informazioni di ordinazione

3500/15-AXX-BXX-CXX

A: Tipo di alimentazione (slot superiore)

01 AC a bassa tensione (da 85 a 132 VAC RMS)

02 AC ad alta tensione (da 175 a 264 VAC RMS)

03 DC ad alta tensione (da 88 a 140 VDC)

04 DC a bassa tensione (da 20 a 30 VDC)

B: tipo di alimentazione (slot inferiore)

00 nessuna alimentazione (utilizzare quando è richiesta una sola fornitura)

01 AC a bassa tensione (da 85 a 132 VAC RMS)

02 AC ad alta tensione (da 175 a 264 VAC RMS)

03 DC ad alta tensione (da 88 a 140 VDC)

04 DC a bassa tensione (da 20 a 30 VDC)

C: opzione di approvazione dell'agenzia

00 nessuno

01 CSA/NRTL/C.

02 Atex/CSA (Classe 1, Zona 2)

NOTA: l'opzione di approvazione dell'agenzia C 02 è disponibile solo se l'opzione Tipo di alimentazione (slot superiore) è un'opzione 01 o 02 e se il tipo di alimentazione (slot inferiore) è B 00, B 01 o B 02.

Parametri tecnici

Ingresso: 18–32VDC (nominale 24VDC) tramite backplane per Belnty Nevada 3500/15-04-04-00

Output:

24VDC @ fino a 6A totale (fuso per slot)

12vdc @ fino a 2A ausiliario nel Belcente Nevada 3500/15-04-04-00

Regolamento: ± 5% rispetto all'input completo e alla gamma di carico

Ripple & Noise: <50MVP-P su entrambi i binari

Protezione:

Polyfuse (auto-reset) per guida di uscita

Protezione da input polarità inversa

Spegnimento eccessivo di temperatura con re-re-reatro all'interno di Belntly Nevada 3500/15-04-04-00

Isolamento:

Input-to-output: 2kvdc

Tra le uscite: 500vdc

Indicatori: LED del pannello frontale per "24V OK", "12V OK" e "guasto"

Funzione del prodotto

Condizionamento CC: pulisce e regola la DC RAW Rack-Bus a binari stabili e 12 V tramite Bentine Nevada 3500/15-04-04-00.

Distribuzione dell'alimentazione: rotta FUSUSE DC a ciascuno slot del modulo tramite backplane.

Monitoraggio sanitario: supervisiona continuamente le tensioni della ferrovia e segnala guasti attraverso l'interfaccia di sistema.

Aree di applicazione

Rack di sicurezza intrinseco: alimentazione di schede di barriera a bordo usando Belnty Nevada 3500/15-04-04-00 negli ambienti Zone2/Div2.

Assiemi di monitoraggio standard: fornitura di moduli di prossimità/vibrazione nei pannelli di controllo.

Sistemi di retrofit e OEM: consolidamento di fonti DC in una soluzione montata su rack.

Panche di prova e calibrazione: fornendo entrambe le binari di tensione con Belcente Nevada 3500/15-04-04-00 per la verifica del banco.
