Bently Nevada 3500/05-01-01-00-00-00

Panoramica del prodotto

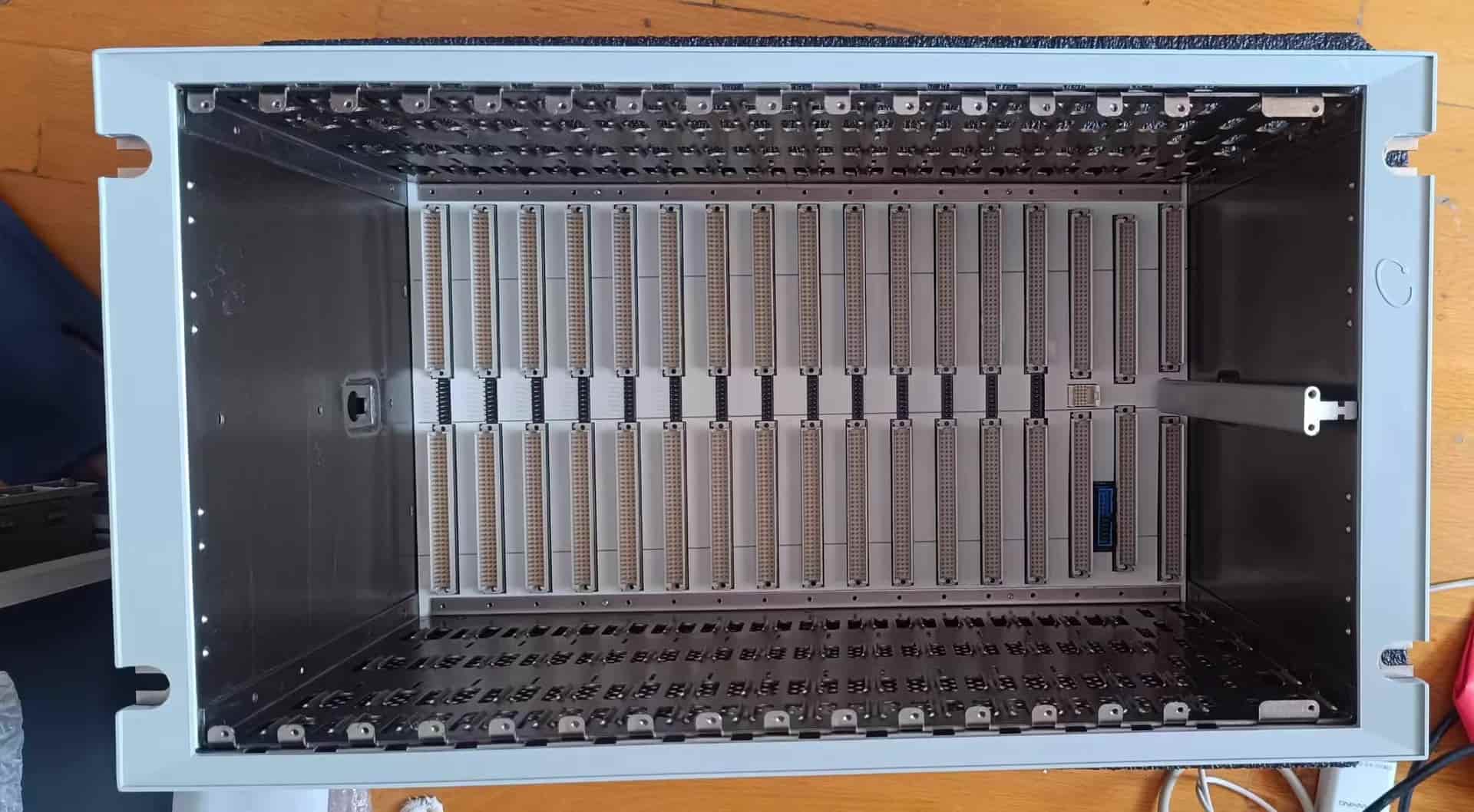

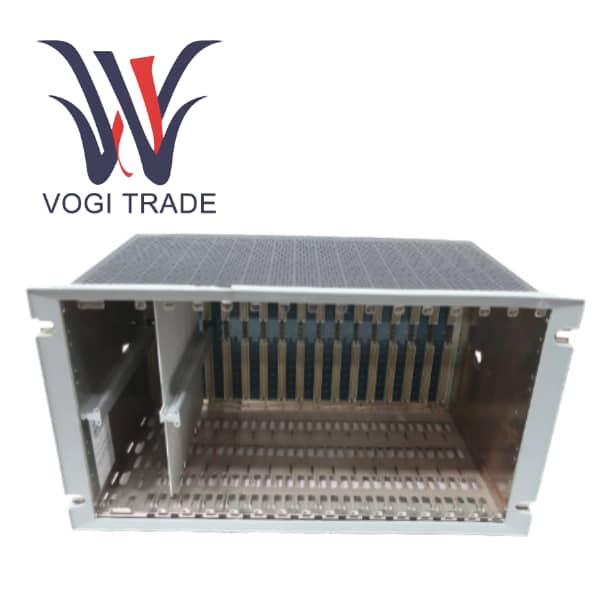

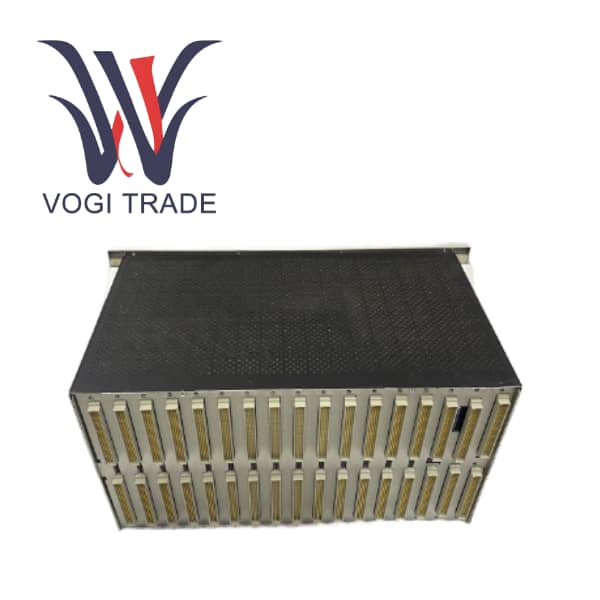

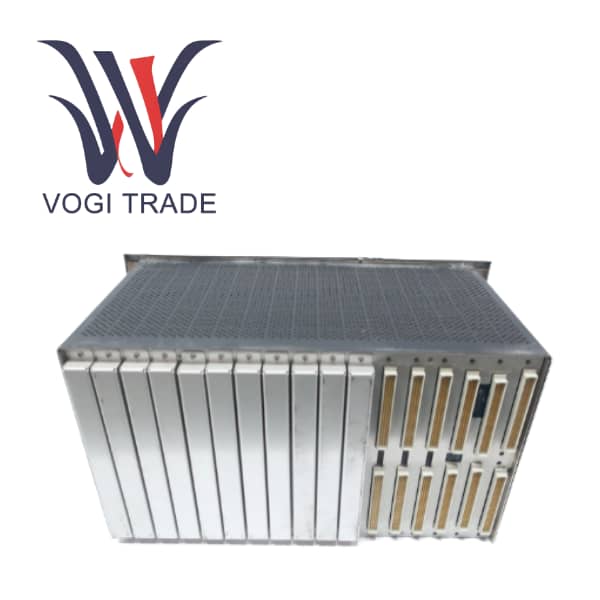

3500/05-01-01-00-00-00 è un rack standard EIA da 19 pollici che funge da componente principale per l'installazione dei moduli di monitoraggio e del sistema di alimentatori della serie 3500. Costituisce la spina dorsale e le vene dell'intero sistema di monitoraggio 3500, fornendo posizioni di installazione fisica, backplane e canali di distribuzione dell'alimentazione per tutti i moduli di monitoraggio.

Numero d'ordine

3500/05                    Codice della serie del prodotto, che rappresenta il sistema rack 3500

01 la prima cifra         Dimensioni rack, rack full-size da 19 pollici con 14 slot per moduli

01 la seconda cifra     Metodo di installazione, montaggio a pannello

00 la terza cifra        Opzione di certificazione, nessuna certificazione specifica per aree pericolose

00 la quarta cifra      Posizione riservata, nessuna funzione specifica

00 la quinta cifra         Opzione di conformità europea, che non rappresenta alcuna direttiva europea specifica. Solitamente utilizzato per indicare lo stato della certificazione CE, qui è il valore predefinito

Confronto di prodotti simili

3500/05-01-01-00-00-00 Questo prodotto rispetto a 3500/05-02-01-00-00-00 Mini-Rack

Differenza

Questo prodotto è uno chassis di dimensioni standard con 14 slot, mentre il secondo è un mini chassis con 7 slot. Il mini chassis è di dimensioni più ridotte ed è adatto a situazioni con spazio limitato, ma la sua capacità di espansione è dimezzata. Compatibilità Quando si installa il mini rack in un armadio standard da 19 pollici, è necessario ordinare un ulteriore pannello adattatore 144863-01. Tuttavia, questo prodotto è direttamente compatibile.

3500/05-01-01-00-00-00 vs 3500/05-01-02-00-00-00

Differenza

Le dimensioni del rack dei due sono le stesse, ma i metodi di installazione sono diversi. Questo prodotto viene installato sul pannello, mentre quest'ultimo viene installato nel rack con le orecchie di montaggio della guida EIA.

3500/05 vs 3500/06  Custodia resistente alle intemperie

Differenza

3500/05 è il rack standard per uso interno, mentre 3500/06 è la custodia antipioggia per uso esterno. L'opzione di installazione della partizione del 3500/06 non è compatibile con quella del 3500/05.

Problemi riscontrati durante l'utilizzo

Conflitto di slot

Se l'utente prevede di installare Barriere Interne è necessario ordinare un modulo di messa a terra aggiuntivo 3500/04-01. Questo occuperà uno slot prezioso per il modulo e verrà facilmente trascurato durante la fase di progettazione.

Interferenza spaziale

Nella modalità di installazione a pannello, è necessario riservare spazio sufficiente per il cablaggio dietro il rack. Se la piastra posteriore dell'armadio elettrico è troppo vicina al muro, sarà impossibile collegare i cavi.

Compatibilità della versione

Sebbene il rack stesso sia un hardware, i ponticelli del backplane al suo interno devono essere impostati in base alla versione del software. I mini rack richiedono la versione software 2.70 o successiva e anche i rack di dimensioni standard devono prestare attenzione alla compatibilità del firmware quando si collegano nuovi moduli specifici.

Problema di dissipazione del calore

Quando si installano 14 moduli a pieno carico in un rack di dimensioni standard, il calore generato è relativamente elevato. Se installato in un ambiente di installazione con partizione sigillata senza ventilazione forzata, il modulo potrebbe surriscaldarsi e attivare un allarme.
