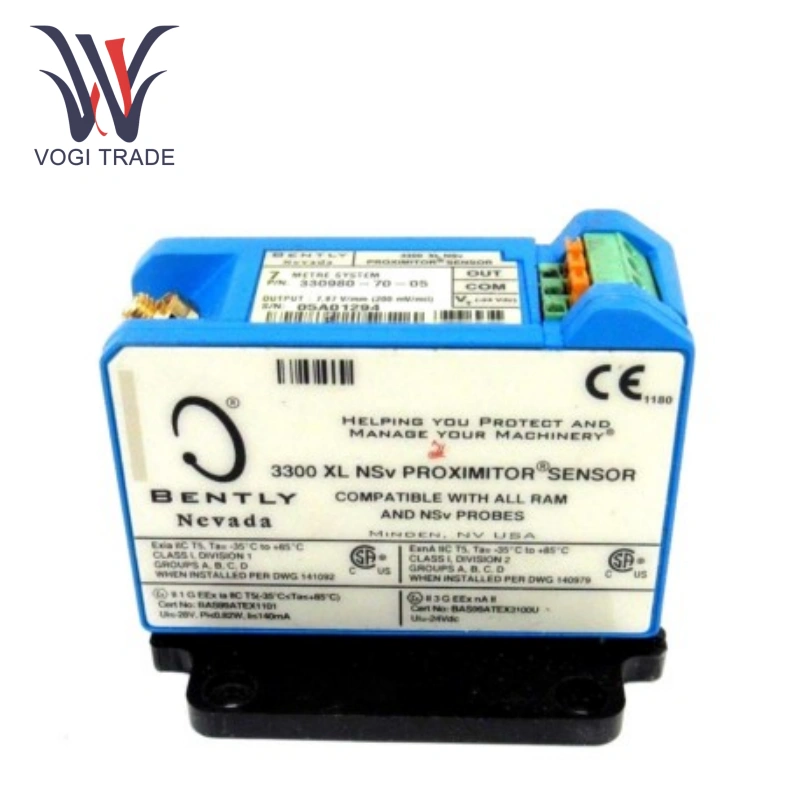

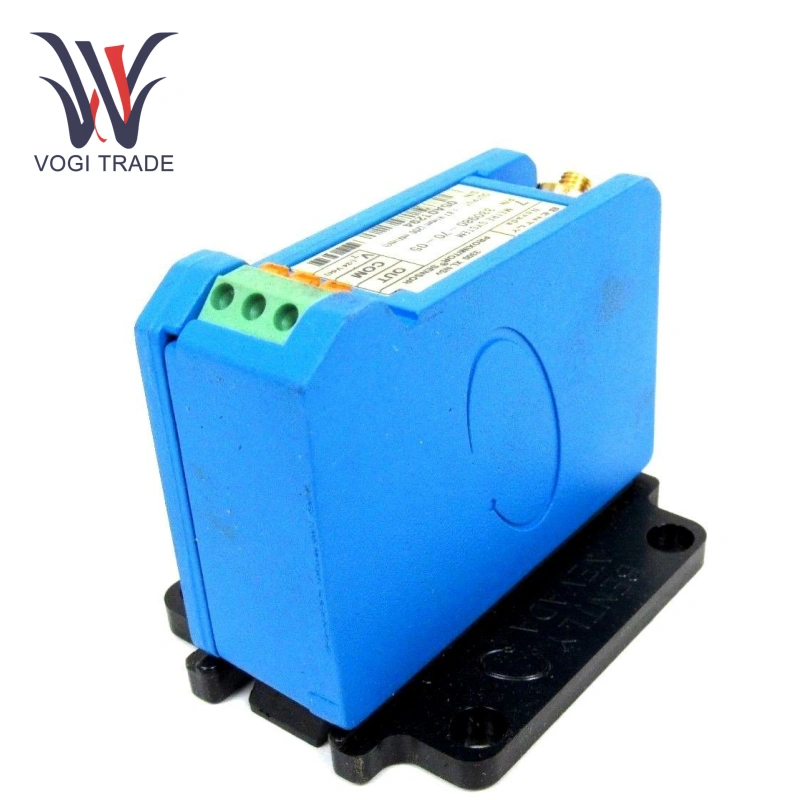

Brand: Belnty NevadaDescrizione: sistema di trasduttore di prossimità NSVCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 10Termina di pagamento: t/tPorta di spedizione: ShenzhenIl sistema del sensore di prossimità NSV NSV 330980-70-05 di Belcy Nevada è un sistema di serie NSV 3300 XL per il monitoraggio dello spostamento dell'albero, delle vibrazioni e della fase chiave dei macchinari rotanti. È costituito da una sonda NSV, un cavo di estensione e un amplificatore per i prossimenti. La sonda senza thread è progettata per adattarsi a specifici scenari di installazione, ha una lunghezza complessiva di 70 mm ed è dotata di un connettore dedicato.
| Produzione |
Benente Nevada |
| Numero modello |
330980-70-05 |
| Numero di ordinazione |
330980-70-05 |
| Catalogare |
3300xl |
| Paese di origine |
America |
| Codice HS |
8414909090 |
| Dimensione |
15*15*5cm |
| Dimensione di imballaggio |
18*18*8cm |
| Peso |
2 kg |
Panoramica del prodotto
Intervallo di misurazione: spostamento dell'albero 0-5 mm (intervallo lineare), frequenza di misurazione delle vibrazioni Risposta: 0-500Hz.
Sensibilità: 8 mV/μm (errore di linearità ± 1%), intervallo di tensione di uscita: da -2v a -18 V DC.
Temperatura di funzionamento della sonda: da -40 ° C a +125 ° C
Temperatura di funzionamento del prossimo: da -40 ° C a +85 ° C
Umidità relativa: dal 5% al 95% (non condensante)
Valutazione della protezione: IP66.
Caratteristiche del prodotto
Belcente Nevada 330980-70-05 ha un'elevata sensibilità di 8 mV/μm e un errore di linearità ± 1% consente il rilevamento delle variazioni di spostamento dell'albero a livello di micron.
Belcente Nevada 330980-70-05 ha un ampio intervallo di temperatura operativa e la protezione IP66 lo rende adatto per ambienti ad alta temperatura e polverosi come centrali elettriche e piante petrolchimiche, riducendo al minimo l'impatto di ambienti difficili sulla precisione del monitoraggio.
Belcente Nevada 330980-70-05 ha la progettazione della sonda senza fili ospita posizioni di montaggio specializzate e il cavo di estensione è personalizzabile per soddisfare i requisiti di cablaggio di diversi layout delle apparecchiature.
Applicazioni
Belcente Nevada 330980-70-05 utilizzato nello spostamento dell'albero della turbina e del generatore e del monitoraggio delle vibrazioni, compatibile con l'installazione della sede del cuscinetto cilindro ad alta e bassa pressione, impedisce l'usura dell'albero e lo squilibrio del rotore.
Belcente Nevada 330980-70-05 UESD nel compressore centrifugo e il monitoraggio dell'albero del compressore a gas cracking di monitoraggio delle vibrazioni resistenti al elevato temperature e ambienti di petrolio e gas nell'area dell'impianto, garantendo il funzionamento continuo dell'unità del compressore.
Installazione e configurazione
Il 330980-70-05 è montato a pannello e adatto per armadi di controllo ad alta densità o integrazione tradizionale del pannello.
Passaggi di installazione:
Preparazione: assicurarsi che la lunghezza totale del sistema sia di 7,0 metri (lunghezza della sonda + lunghezza del cavo di estensione).
Collegamento: utilizzare connettori ClickLoc per collegare la sonda, il cavo di estensione e il sensore di proximitor. I connettori dispongono di un meccanismo di blocco per prevenire l'allentamento.
Fissare: fissare il sensore del prossimo con viti di montaggio del pannello. Assicurarsi che il terminale abbia una valutazione minima IP54.
Cablaggio: il cablaggio di campo può raggiungere un massimo di 305 metri. Utilizzare il cavo schermato a tre conduttori per ridurre l'interferenza elettromagnetica (EMI). Evita l'interferenza incrociata.
Calibrazione: la calibrazione predefinita è AISI 4140 Acciaio; La calibrazione personalizzata è richiesta per obiettivi non standard.

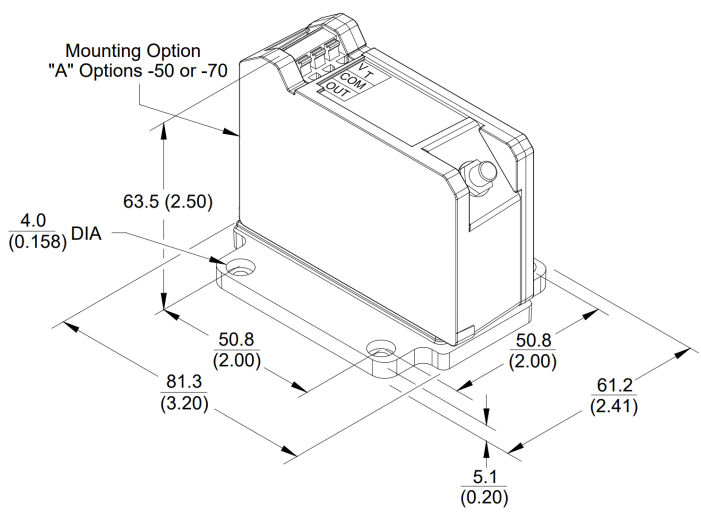

Il design a monte del pannello facilita la distribuzione in spazi compatti. Le seguenti immagini illustrano una tipica configurazione a monte pannello:
