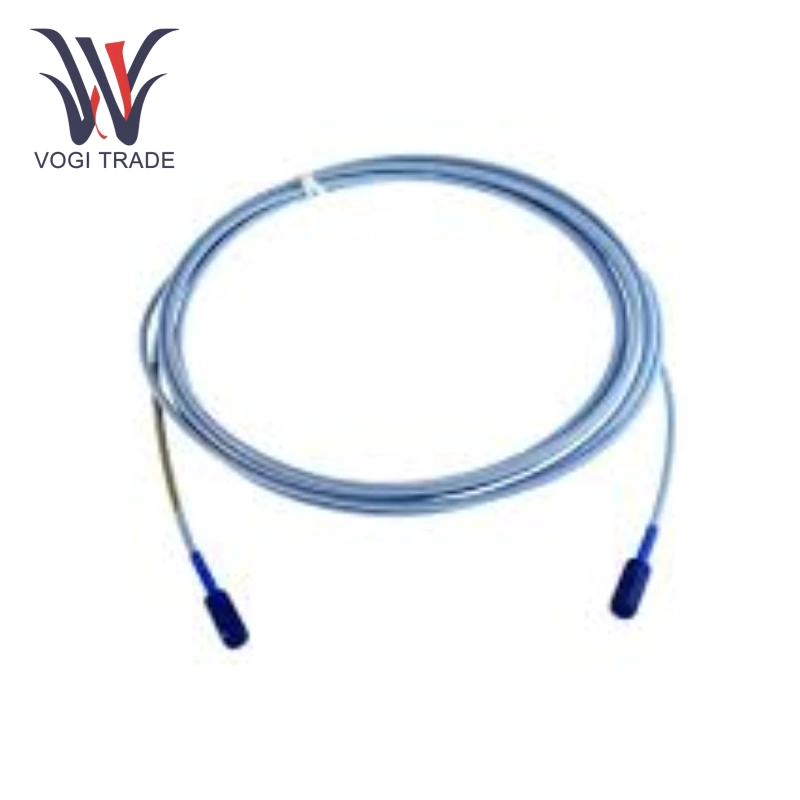

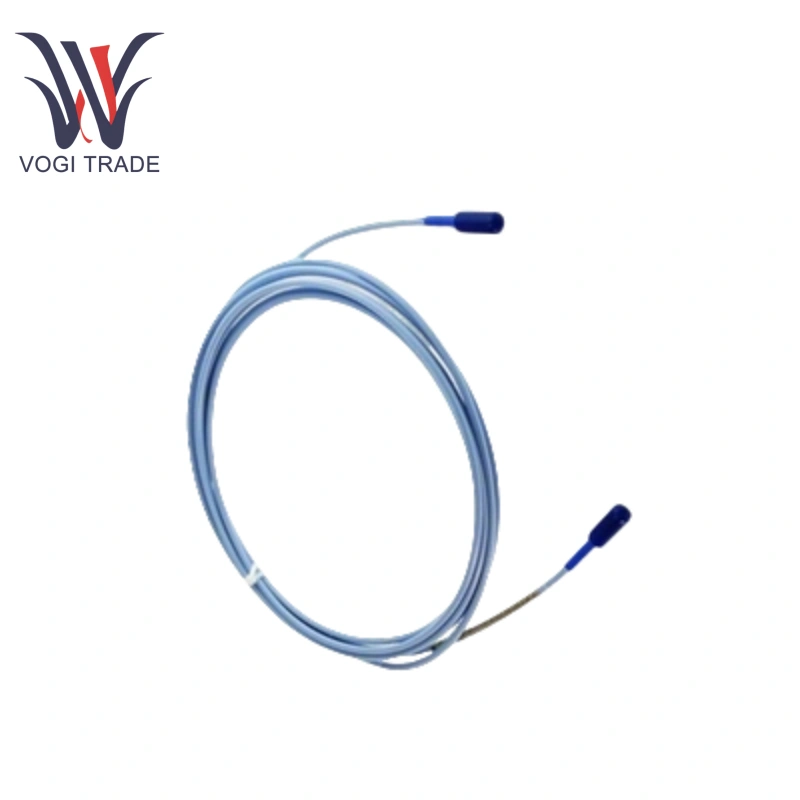

Belcy Nevada 330930-040-00-00

Panoramica del prodotto

Definizione del modello:

330930: modello di base (cavo di estensione 3300 NSV)

040: lunghezza del cavo 4,0 m (13,1 piedi)

00: senza armatura in acciaio inossidabile

00: Approvazione dell'agenzia: non richiesto

Costruzione del cavo:

Cavo coassiale da 75Ω con isolamento di etilene propilene fluorurato (FEP).

Design non armato: leggero (circa 45 g/m), adatto per ambienti di installazione senza rischio di danni meccanici.

Connettore:

Connettore Clickloc in ottone placcato in oro per plug-in rapido e scollegamento, con bloccaggio anti-loosing.

Nessun avvio connettore.

Intervallo di temperatura:

Temperatura di funzionamento e conservazione: da -52 ° C a +177 ° C.

Compatibilità chimica:

L'isolamento FEP fornisce resistenza chimica ed è adatto per l'uso in ambienti industriali comuni.

Avvertenza: l'esposizione prolungata a temperature inferiori a -34 ° C può causare guasti alla tenuta.

Caratteristiche del prodotto

Facile installazione: Belly Nevada 330930-040-00-00 ha una lunghezza standard di 4 metri e il connettore dedicato facilitare una connessione rapida alle sonde e ad altre apparecchiature nel sistema di monitoraggio delle vibrazioni NSV 3300 XL.

Durevole e affidabile: Belly Nevada 330930-040-00-00 ha utilizzato i conduttori di rame a più fili migliorano la flessibilità e la durata del cavo, rendendolo meno suscettibile ai danni da flessione frequente.

Segnale stabile: Belly Nevada 330930-040-00-00 ha conduttori di alta qualità combinati con la progettazione ottimizzata dei parametri elettrici minimizza efficacemente la perdita di trasmissione del segnale e l'interferenza.

Applicazioni

Industria di potenza: Belly Nevada 330930-040-00-00 ampiamente utilizzato per il monitoraggio delle vibrazioni di grandi apparecchiature rotanti come turbine a vapore e generatori.

Industria petrolchimica: Belly Nevada 330930-040-00-00 utilizzato per il monitoraggio delle vibrazioni di compressori, pompe, ventole e altre attrezzature in ambienti di produzione chimica infiammabile, esplosiva e altamente corrosivi.

Industria manifatturiera: Belly Nevada 330930-040-00-00 UESD per vari macchinari e attrezzature rotanti, come motori, macchine per macchine per macchine per lo stamo di iniezione, può essere equipaggiato con un sistema di monitoraggio delle vibrazioni e questa estensione per ottenere il monitoraggio in tempo reale e l'analisi dei dati dello stato di funzionamento delle attrezzature.

Installazione e compatibilità

1. Requisiti di integrazione del sistema

Lunghezza corrispondente:

La lunghezza del cavo di estensione (4,0 m) deve essere aggiunta alla lunghezza della sonda per uguale alla lunghezza totale del sistema indicato sul sensore del trasmettitore (ad esempio, 5 m o 7 m).

Specifiche di cablaggio:

Si consiglia un cavo a tre conduttore schermato (0,2-1,5 mm²).

Distanza massima del cablaggio dal sensore del trasmettitore al monitoraggio: 305 m.

2. Soluzione di protezione del connettore

Nessuna copertura protettiva per impostazione predefinita: ordina i seguenti accessori separatamente:

03800000 (copertura protettiva maschile) + 03800001 (copertura protettiva femminile)

Oppure usa il nastro di silicone (03200006), ma non utilizzare in ambienti di olio di turbina.
