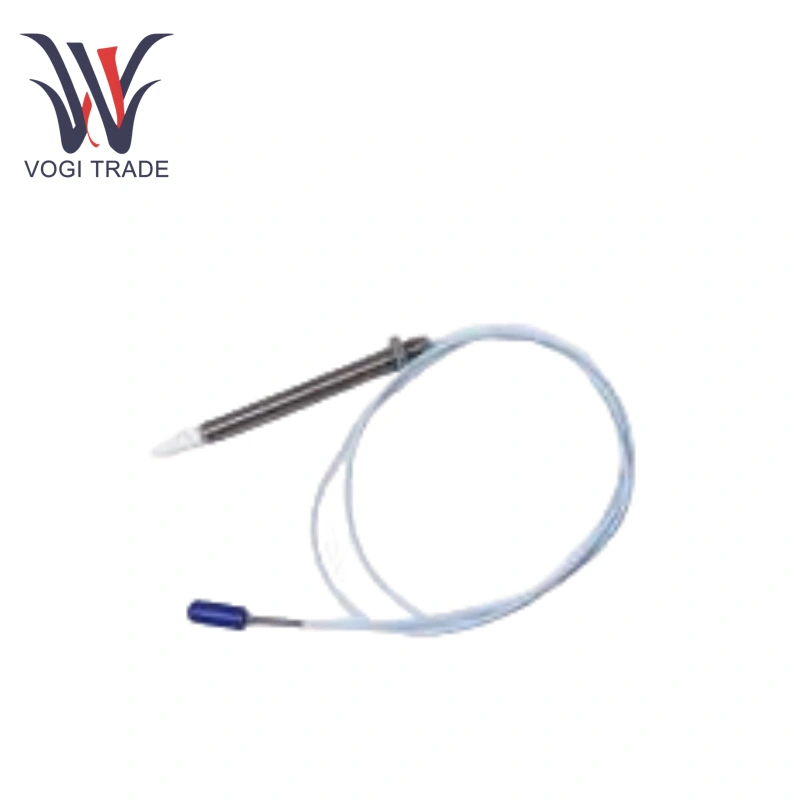

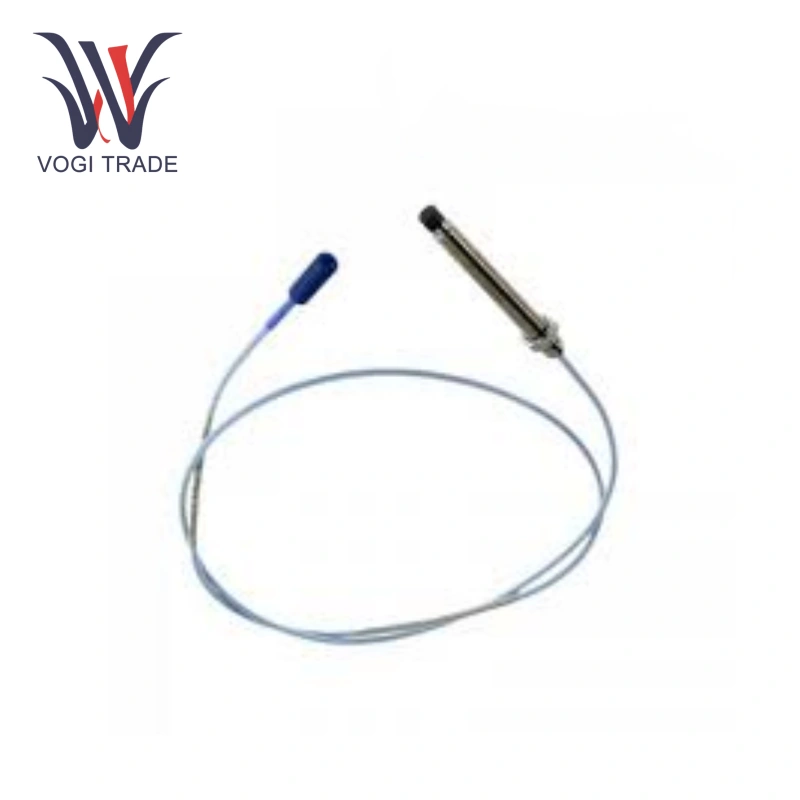

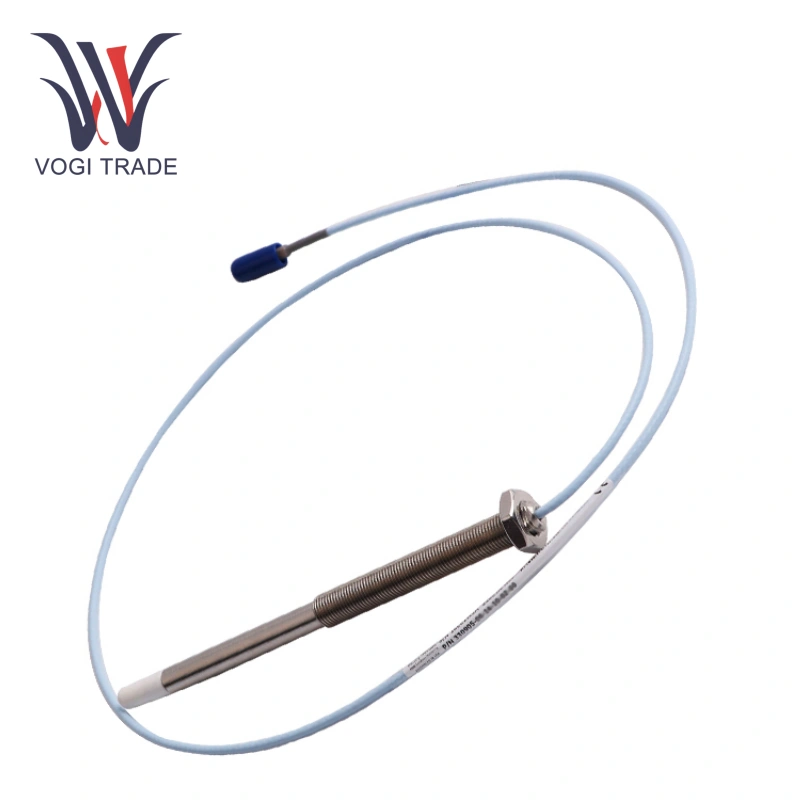

Bently Nevada 330905-00-13-05-02-CN

Panoramica del prodotto

Modello: 330905-00-13-05-02-CN

Tipo di prodotto: sonda di prossimità da 8 mm serie NSv

Principio di misurazione: effetto delle correnti parassite

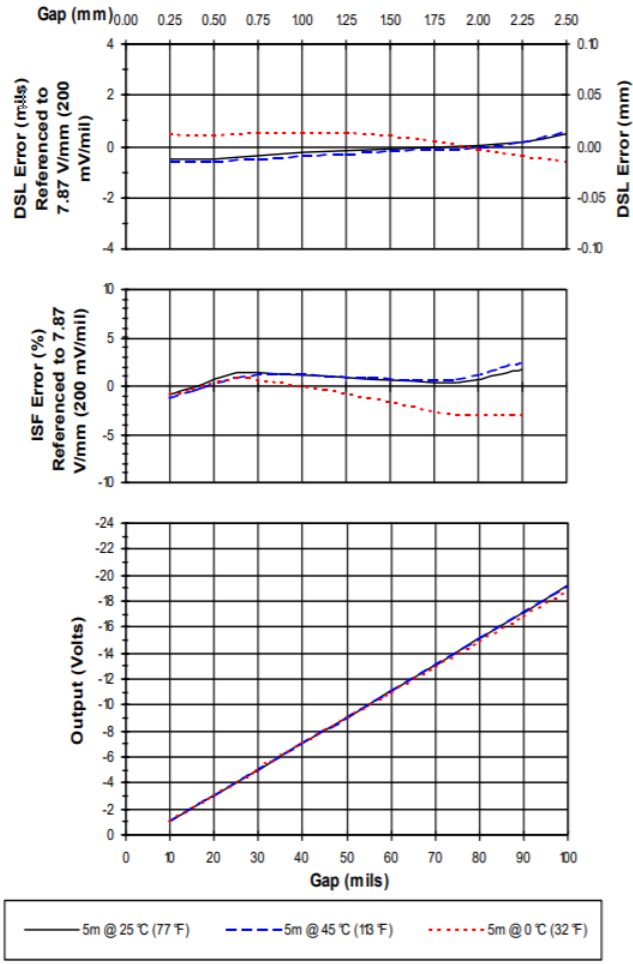

Intervallo lineare: 4,0 mm (160 mil), a partire da 0,5 mm (20 mil) dal target (corrispondente all'uscita da -1 a -17 V CC)

Sensibilità: -200 mV/mil (-7,87 V/mm), errore ≤±5%

Risposta in frequenza: 0-10kHz (attenuazione 0-1kHz <1%, attenuazione 10kHz <5%)

Dimensioni sonda: lunghezza non filettata 13 mm, lunghezza totale alloggiamento 38 mm

Lunghezza totale del sistema: 5,0 m (16,4 piedi, cavo incluso)

Temperatura operativa: sonda da -51°C a +177°C; Cavo da -51°C a +177°C; Sensore di prossimità Da -35°C a +85°C

Materiale: custodia della sonda acciaio inossidabile AISI 303/304, punta della sonda polifenilene solfuro (PPS)

Specifiche del cavo: triassiale da 75 Ω, isolamento in etilene propilene fluorurato (FEP).

Tipo di connettore: connettore micro coassiale Click Loc™

Protezione sonda: pressione operativa massima di 12 MPa, compatibile con olio, acqua e aria

Certificazioni: CE, CSA, ATEX, IECEx (norme antideflagranti e di sicurezza industriale)

Caratteristiche del prodotto

Misurazione accurata: Bently Nevada 330905-00-13-05-02-CN con una sensibilità di -200 mV/mil e una precisione di ±1% del fondo scala, può rilevare acutamente cambiamenti sottili nelle vibrazioni o nello spostamento delle apparecchiature.

Resistente all'ambiente: Bently Nevada 330905-00-13-05-02-CN funziona stabilmente in un ampio intervallo di temperature da -52°C a +177°C e il suo alloggiamento in acciaio inossidabile offre un'eccellente resistenza alla polvere e agli spruzzi.

Installazione semplice: Bently Nevada 330905-00-13-05-02-CN con il design standard del connettore e del cavo, combinato con la dimensione ottimale della sonda, consente un'installazione flessibile sull'apparecchiatura, consentendo di selezionare la posizione appropriata in base alle proprie esigenze di monitoraggio.

Applicazioni

Monitoraggio delle apparecchiature del compressore: Bently Nevada 330905-00-13-05-02-CN è ampiamente utilizzato nei compressori d'aria centrifughi, compressori di refrigerazione, compressori di gas di processo e altre apparecchiature per monitorare le vibrazioni radiali e lo spostamento assiale degli alberi.

Monitoraggio di piccole apparecchiature: Bently Nevada 330905-00-13-05-02-CN è adatto per misurare le vibrazioni radiali su apparecchiature con diametro dell'albero inferiore a 51 mm (2 pollici) o posizione assiale su superfici target piane inferiori a 15 mm (0,6 pollici).

Nota

Specifiche di installazione: assicurarsi che la sonda sia perpendicolare alla superficie target (deviazione ≤ 5°). Controllare la coppia di installazione tra 2,7 e 6,8 N·m per evitare di serrare eccessivamente e danneggiare le filettature. Il raggio di curvatura del cavo non deve essere inferiore a 6 volte il diametro esterno del cavo per evitare la rottura del filo interno.
