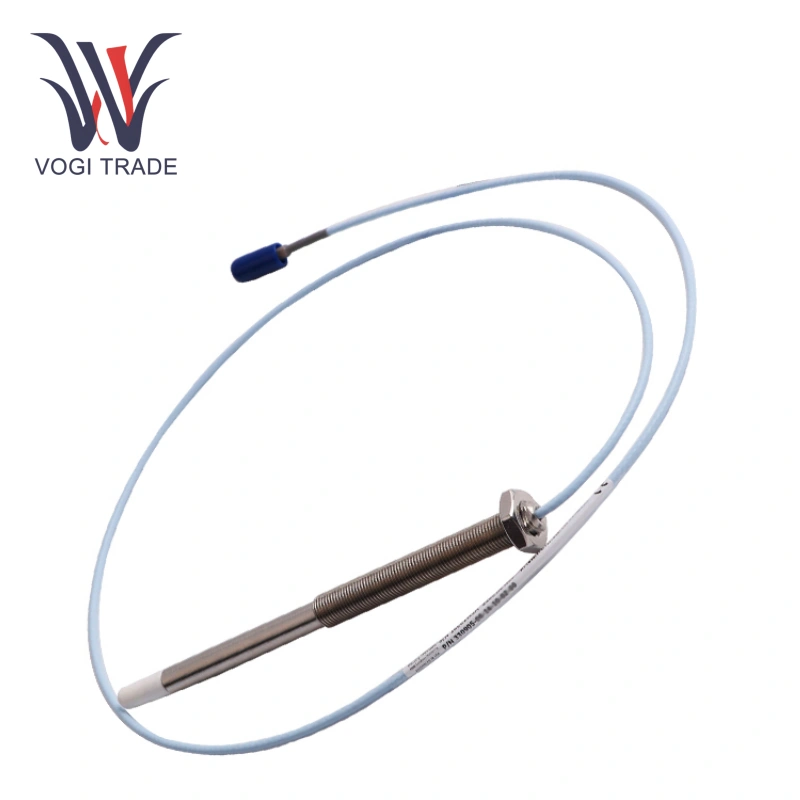

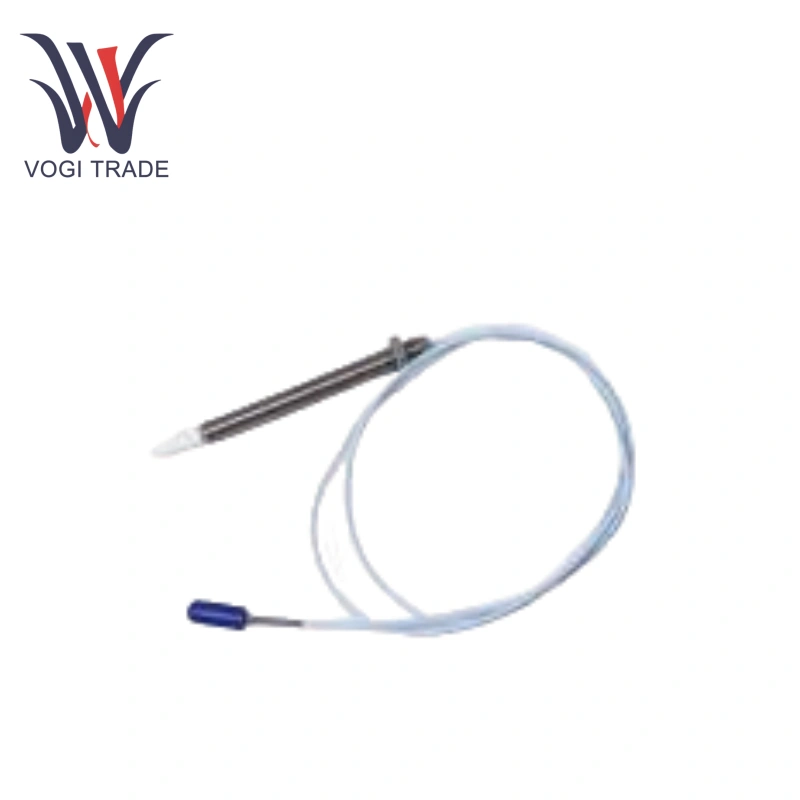

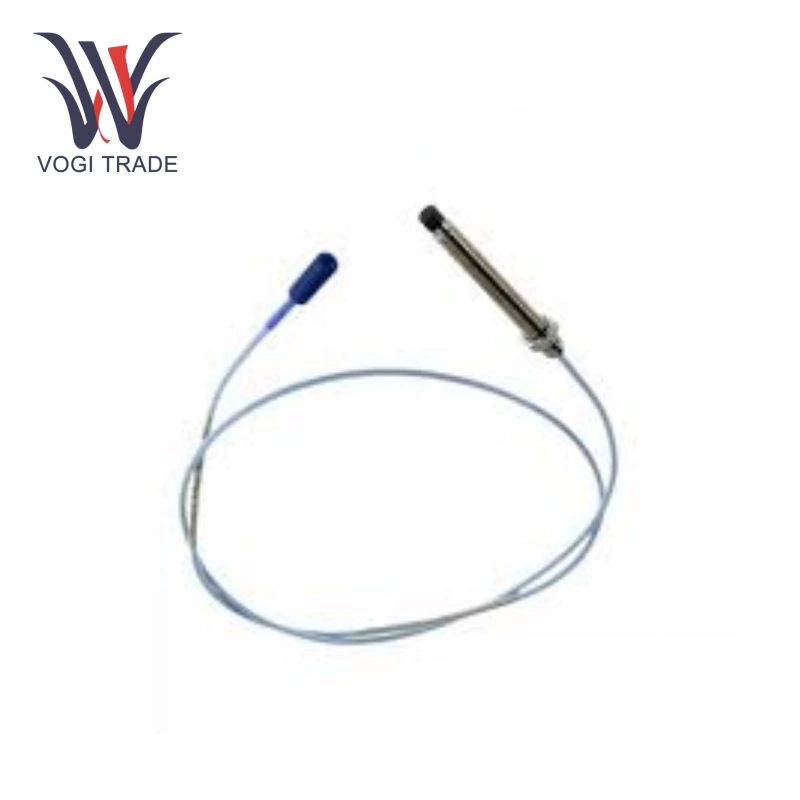

Bently Nevada 330905-00-09-05-02-CN

Panoramica del prodotto

Specifiche elettriche:

Intervallo lineare: 2 mm (80 mil)

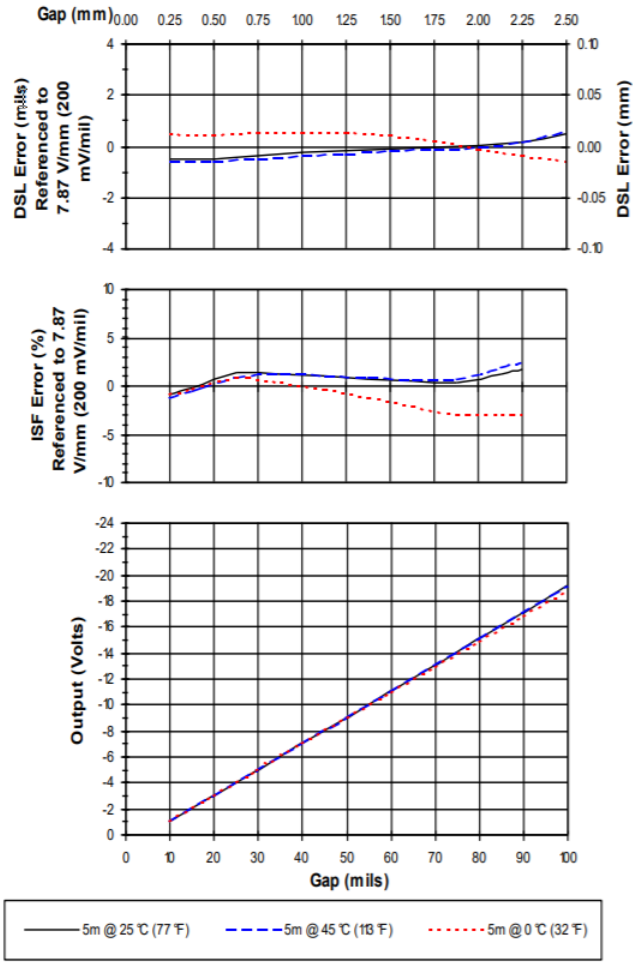

Fattore di scala incrementale (ISF): 7,87 V/mm (200 mV/mil) ±5%

Risposta in frequenza: da 0 a 10 kHz, +0, -3 dB (lunghezza massima del cablaggio sul campo 305 metri).

Resistenza della sonda: per 0,5 metri di lunghezza, RPROBE = 7,45 ± 0,50 Ω (da conduttore centrale a conduttore esterno).

Resistenza di uscita: 50 Ω (sensore di prossimità).

Specifiche meccaniche:

Materiale della punta della sonda: polifenilene solfuro (PPS), che fornisce una tenuta durevole.

Materiale dell'alloggiamento: acciaio inossidabile AISI 303 o 304 (SST).

Specifiche del cavo: cavo triassiale standard da 75 Ω con isolamento FEP (DD=02). Raggio di curvatura massimo: 25,4 mm (1,0 pollici). Resistenza alla trazione: 330 N (75 lbf) dall'alloggiamento della sonda al collegamento del cavo.

Requisiti di coppia: sonda standard montata frontalmente, coppia consigliata 11,2 N·m (100 in·lbf); coppia massima 33,9 N·m (300 in·lbf).

Specifiche ambientali:

Intervallo di temperatura:

Sonda standard: temperatura operativa e di stoccaggio da -52°C a +177°C (da -62°F a +350°F).

Nota: temperature inferiori a -34°C (-30°F) possono causare guasti alla tenuta.

Effetto dell'umidità: la variazione media del fattore di scala è inferiore al 3% con un'umidità del 93% (standard IEC 68-2-3).

Guarnizione di pressione: le sonde sono progettate per sigillare contro la pressione differenziale ma non sono testate in fabbrica per la pressione; il controllo delle perdite è responsabilità del cliente.

Caratteristiche del prodotto

Misurazione accurata: Bently Nevada 330905-00-09-05-02-CN con una sensibilità di -200 mV/mil e una precisione di ±1% del fondo scala, può rilevare acutamente cambiamenti sottili nelle vibrazioni o nello spostamento delle apparecchiature.

Resistente all'ambiente: Bently Nevada 330905-00-09-05-02-CN funziona stabilmente in un ampio intervallo di temperature da -52°C a +177°C e il suo alloggiamento in acciaio inossidabile offre un'eccellente resistenza alla polvere e agli spruzzi.

Installazione semplice: Bently Nevada 330905-00-09-05-02-CN con il design standard del connettore e del cavo, combinato con la dimensione ottimale della sonda, consente un'installazione flessibile sull'apparecchiatura, consentendo di selezionare la posizione appropriata in base alle proprie esigenze di monitoraggio.

Applicazioni

Monitoraggio delle apparecchiature del compressore: Bently Nevada 330905-00-09-05-02-CN è ampiamente utilizzato nei compressori d'aria centrifughi, compressori di refrigerazione, compressori di gas di processo e altre apparecchiature per monitorare le vibrazioni radiali e lo spostamento assiale degli alberi.

Monitoraggio di piccole apparecchiature: Bently Nevada 330905-00-09-05-02-CN è adatto per misurare le vibrazioni radiali su apparecchiature con diametro dell'albero inferiore a 51 mm (2 pollici) o posizione assiale su superfici target piane inferiori a 15 mm (0,6 pollici).
