Bently Nevada 330901-00-90-05-02-00

Panoramica del prodotto

Il Bently Nevada 330901-00-90-05-02-00 è un componente principale del sistema di sensori di prossimità 3300 XL NSv. La sonda di prossimità 3300 XL NSv è una sonda a correnti parassite non armata con montaggio standard, progettata per la misurazione ad alta precisione di vibrazioni e posizione su macchinari rotanti in cui lo spazio è estremamente limitato. Integra completamente la sonda, il cavo di prolunga e il sensore di prossimità in un sistema di monitoraggio affidabile, ideale per apparecchiature compatte in cui i sistemi di sensori standard da 5 mm e 8 mm non possono adattarsi.

Caratteristiche del prodotto

La testa e l'alloggiamento della sonda sono progettati per una semplice installazione in fori svasati, aree con visione laterale o spazi ristretti dietro l'attrezzatura. Ciò lo rende una buona scelta per misurare in luoghi piccoli o difficili da raggiungere.

Il processo brevettato TipLoc garantisce un forte legame tra la punta della sonda e l'alloggiamento.

Il design brevettato CableLoc offre una forza di estrazione fino a 220 N (50 libbre), contribuendo a prevenire l'allentamento del cavo.

Il connettore ClickLoc in ottone placcato oro è dotato di una funzione di bloccaggio che ne impedisce l'allentamento a causa delle vibrazioni e garantisce un buon contatto elettrico.

Rispetto ai modelli precedenti, il materiale dell'alloggiamento della sonda 3300 NSv è più resistente agli agenti chimici. Ciò lo rende adatto all'uso in ambienti con compressori di processo difficili.

330901-00-90-05-02-00 può funzionare in modo affidabile a temperature molto fredde o calde, da -52°C a +177°C. Ciò consente l'utilizzo in condizioni industriali difficili.

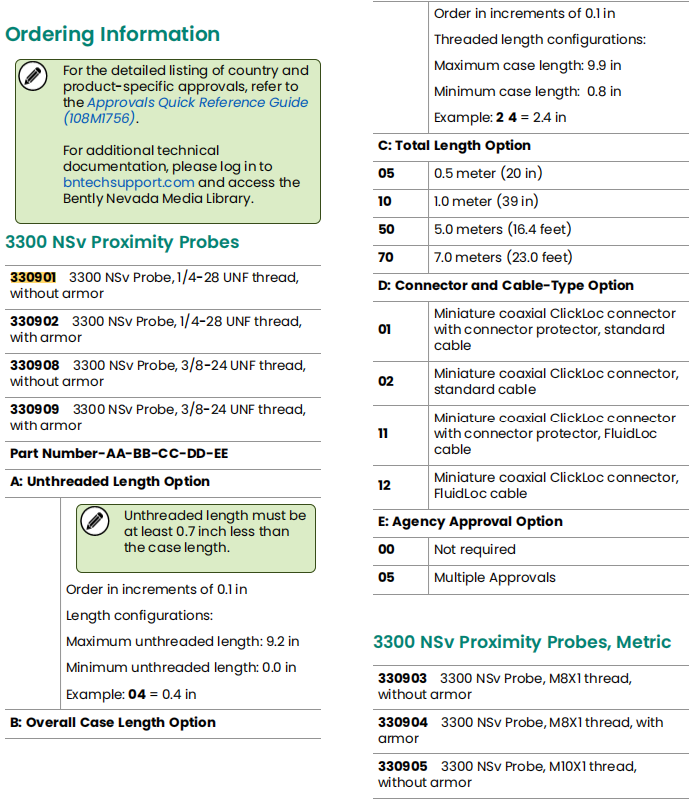

Questo modello (330901-00-90-05-02-00) viene fornito con una filettatura 1/4-28 UNF, un corpo da 9 pollici, una lunghezza complessiva di 0,5 metri e include un cavo standard e un connettore ClickLoc. Non è necessario alcun assemblaggio aggiuntivo.

Applicazioni

Il sistema di sonde di prossimità Bently Nevda è ampiamente utilizzato per il monitoraggio delle condizioni dei seguenti macchinari rotanti: compressori d'aria centrifughi, compressori di refrigerazione, compressori di gas di processo, piccole pompe dell'acqua, motori e ventilatori. Utilizzato anche nella misurazione delle vibrazioni radiali, nella misurazione della posizione assiale (di spinta), nel segnale di riferimento del fasore chiave, nel rilevamento della velocità zero.

Compatibilità e intercambiabilità

La sonda 330901 è meccanicamente e intercambiabile con le sonde e i cavi di prolunga dei precedenti sistemi 3300 RAM di Bently Nevada. Quando si passa da un sistema 3300 RAM a un sistema 3300 XL NSv, è possibile continuare a utilizzare la sonda e il cavo di prolunga esistenti.

Quando si aggiorna da sistemi di sensori serie I90 precedenti 3000 o 7000, la sonda 330901, il cavo di prolunga e il sensore di prossimità devono essere sostituiti con i componenti NSv.

Bently Nevada 330901-00-90-05-02-00 può essere utilizzato con il cavo di prolunga 3300 NSv specificato e il sensore di prossimità 3300 XL NSv per formare un sistema di misurazione completo e perfettamente funzionante.

Impatto sulle prestazioni

Per le misurazioni delle vibrazioni radiali, il diametro minimo consigliato dell'albero è 30 mm. La misurazione su diametri albero più piccoli può causare una variazione del fattore di scala medio di oltre il 10%.

Per le misurazioni della posizione assiale della sonda, il diametro del piano target deve essere almeno 8,9 mm e si consiglia 13 mm o superiore. D'altro canto, il fattore di scala ne risentirà.

Il diametro svasato minimo consigliato è 13 mm. Un valore inferiore a questo modificherà il fattore di scala del sistema a distanze elevate.

Bently Nevada 330901-00-90-05-02-00 ha una portata lineare di 1,5 mm, a partire da circa 0,25 mm davanti al bersaglio. L'impostazione della distanza consigliata è 1,0 mm per garantire che il segnale di uscita rientri nell'intervallo lineare ottimale.
