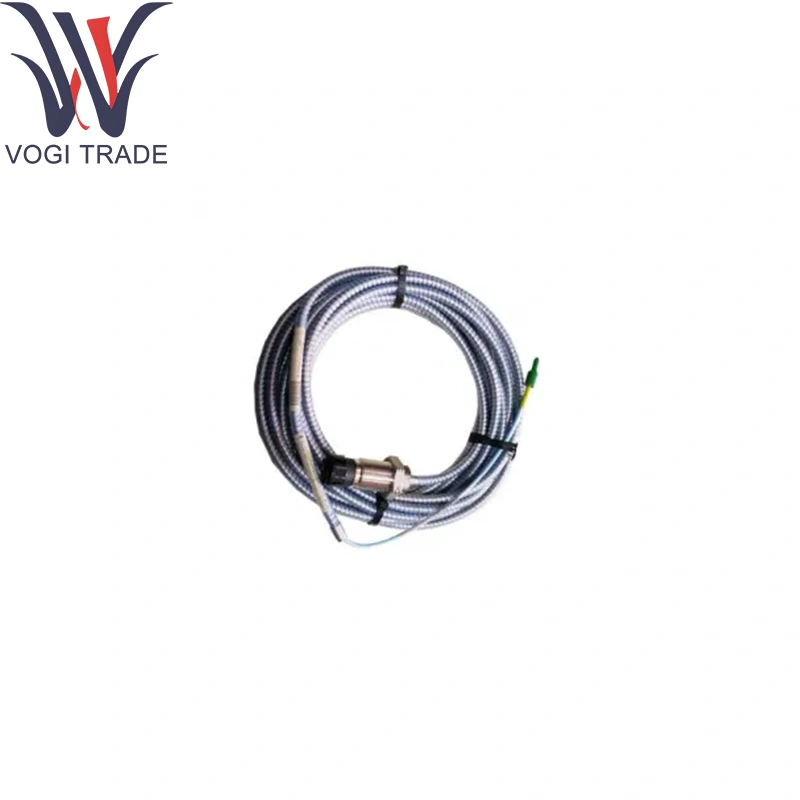

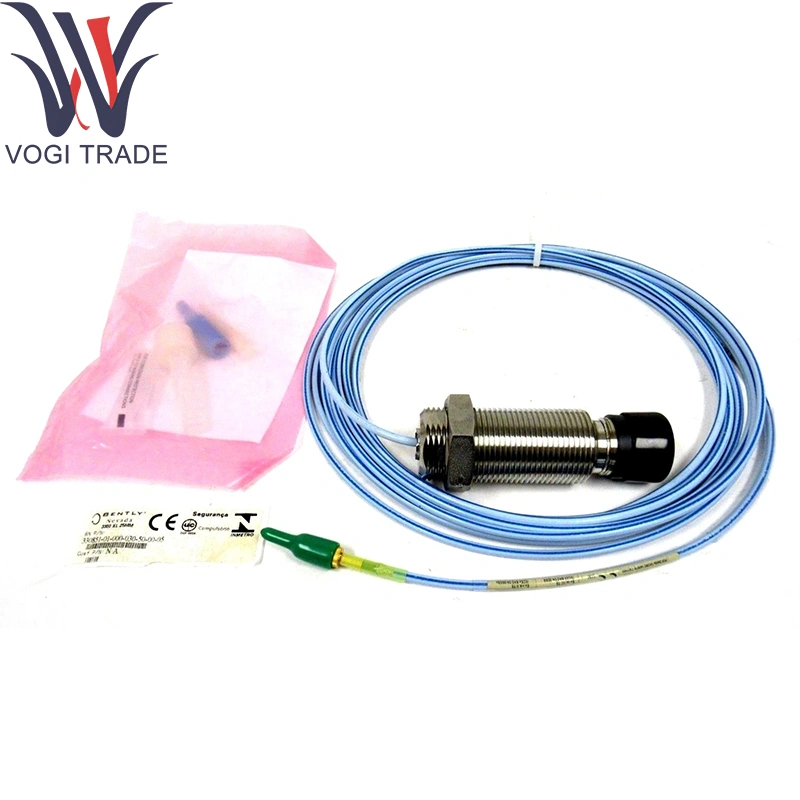

Belcente Nevada 330851-02-000-070-50-00-05

Informazioni di ordinazione

330851-AA-BBB-CCC-DD-EE-FF

A: Opzione tipo di custodia della sonda

I tipi di casi standard sono opzioni da 01 a 04.

01 1 ¼ - 12 thread

02 thread M30x2

03 liscio 1.06 in dia. - Uscita posteriore

04 liscio 1.06 in dia. - uscita laterale

05 1 ½ - 12 thread

06 thread M39x1.5

07 liscio 1.5 in dia. - Uscita posteriore

08 liscio 1.5 in dia. - uscita laterale

B: opzione di lunghezza non ridotta

La lunghezza non ridotta standard è 0,0 mm o 0,0 in una carica aggiuntiva per lunghezze non ridotte non standard.

La lunghezza non ridotta deve essere di almeno 26 mm o 1,0 in meno della lunghezza del caso. L'opzione di lunghezza non ridotta è 0,0 per i tipi di sonda della custodia fluida.

I tipi di casi metrici ordinano in incrementi di 2 mm

Lunghezza massima non thread 224 mm

Lunghezza minima non Throded 0 mm

Esempio 050 = 50 mm

I tipi di casi inglesi ordinano in incrementi di 0,1 in

Lunghezza massima non thread 8,9 in

Lunghezza minima non thread 0,0 in

Esempio 025 = 2,5 in

C: opzione complessiva di lunghezza del caso

Le lunghezze dei casi standard sono 26, 40, 60, 80, 100 e 250 mm per i casi metrici e 1,0, 2,0, 3,0, 4,0 e 9,9 in per casi inglesi. C'è un costo aggiuntivo per le lunghezze non standard.

I tipi di casi metrici ordinano in incrementi di 2 mm

Lunghezza massima non thread 250 mm

Lunghezza minima non thread 26 mm

Esempio 050 = 50 mm

Tipi di custodia inglese e fluidi

Ordine in incrementi di 0,1 in

Lunghezza massima non thread 9,9 in

Lunghezza minima non thread 1,0 in (1,5 pollici per tipi di custodia di uscita laterale)

Esempio 020 = 2.0 in

D: Opzione di lunghezza totale

10 1,0 metri (3,3 piedi)

50 5,0 metri (16,4 piedi)

90 9,0 metri (29,5 piedi)

Le sonde a cinque metri sono progettate per l'uso solo con il sensore di proximtor a cinque metri.

E: Armatura Opzione

00 nessuna armatura

01 con armatura SST

Quando si ordina l'armatura SST, la lunghezza minima della sonda è di 28 mm o 1,1 in

F: opzione di approvazione dell'agenzia

00 nessuna approvazione

05 Approvazioni multiple

Parametri tecnici

Impedenza: 50 Ω ± 5 Ω della Belcente Nevada 330851-02-000-070-50-00-05

Capacità: ≤ 100 pf/m tra conduttori

Protezione: scudo complessivo intrecciato intrecciato intrecciato (copertura ≥ 95%) con filo di drenaggio nel Belcente Nevada 330851-02-070-50-00-05

Valutazione della temperatura: –40 ° C a +125 ° C

Valutazione di tensione: 300 V AC MAX (isolamento)

Resistenza: ≤ 75 Ω/km Conduttore DC Resistenza

Terminatura: contatti placcati in oro per Belcy Nevada 330851-02-000-070-50-00-05, shell nichelato

Funzione del prodotto

Trasmette i segnali di prossimità o accelerometro di basso livello tramite il Belcente Nevada 330851-02-000-070-50-05 dalle sonde di campo ai moduli di monitoraggio con rumore minimo e discrepanza di impedenza. La robusta disposizione dello scudo e del drenaggio garantisce l'immunità EMI/RFI in ambienti industriali, preservando l'integrità del segnale per le misurazioni delle vibrazioni e dello spostamento dell'albero.

Moduli di supporto core

Rack di monitoraggio: moduli 3500/3700 ​​rack-monte (ad es. 3300/22, 3701/60)

Sonde e trasduttori: 3300 XL Sonde a corrente elevata; 3300 XL Sonde di accelerometro

Blocchi di terminazione: adattatore a connettore circolare 175795-01 (per 3700 serie)

Accessori: stivali a protezione via cavo, morsetti di deformazione e kit di montaggio in scatola di giunzione per il Belcy Nevada 330851-02-000-070-50-00-05
