Bently Nevada 330750-80-05

Panoramica del prodotto

Panoramica del prodotto

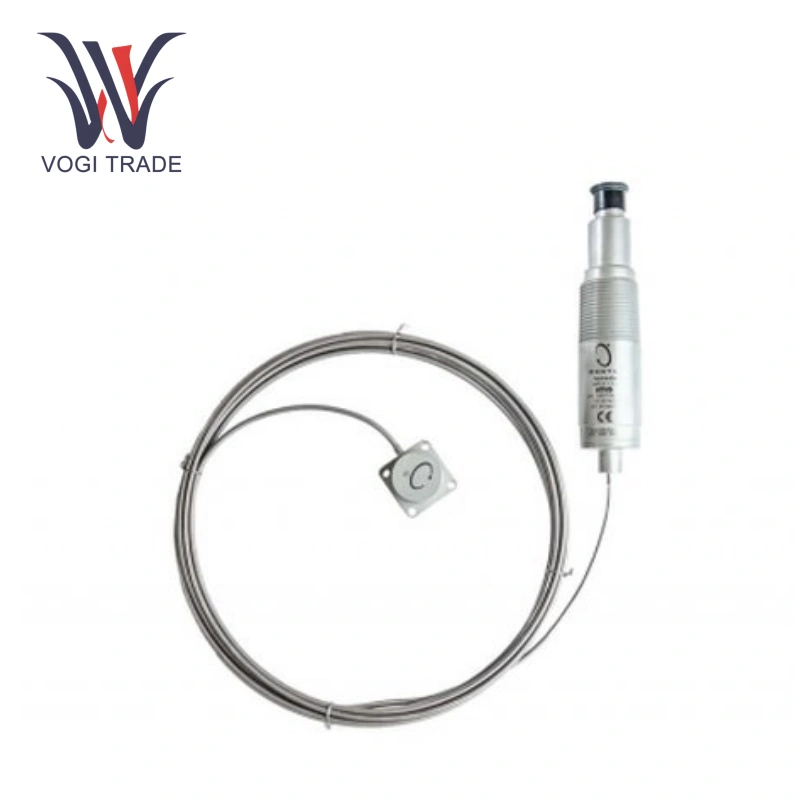

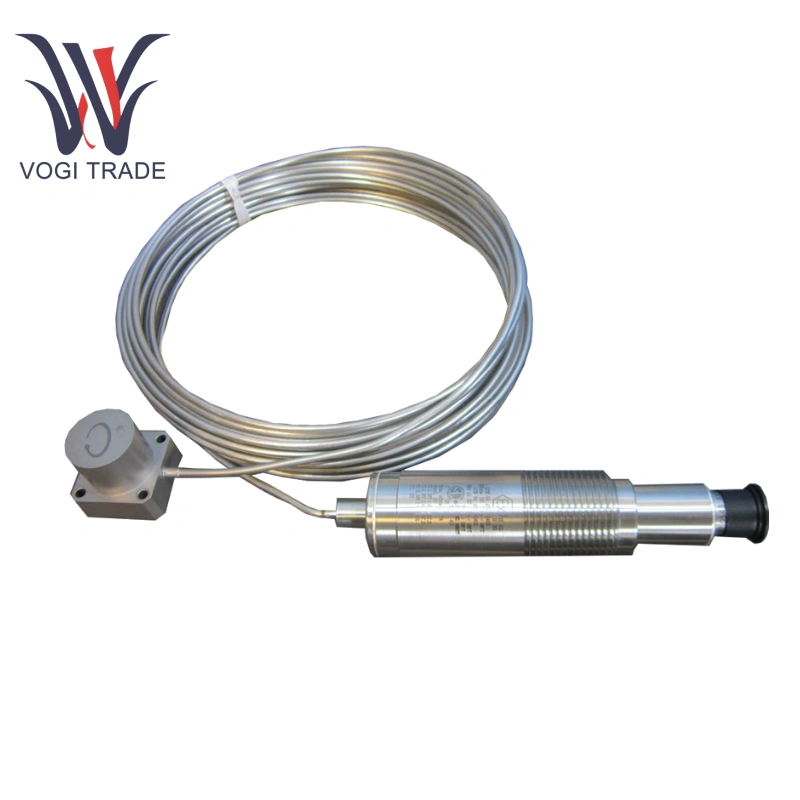

Modello: 330750-80-05

Tipo di prodotto: sistema di velocimetro piezoelettrico ad alta temperatura (HTVS)

Principio di misurazione: effetto piezoelettrico

Prestazioni principali: sensibilità 5,7 mV/mm/s (145 mV/in/s) ±5% (a 100 Hz), intervallo di ampiezza 635 mm/s (25 pollici/s) picco (<680 Hz)

Risposta in frequenza: 15Hz-2kHz (±3,0dB), 20Hz-1kHz (±0,9dB)

Resistenza alla temperatura: punta di rilevamento fino a +300°C (+572°F), elettronica fino a +100°C (+212°F)

Configurazione cavo: cavo rigido da 5 m, design permanentemente integrato e senza connettori

Certificazioni antideflagranti: CSA/NRTL/C Exia (Classe I, Divisione 1, Gruppi A-D, ecc.), EEx ia (Zona 0, IIC (Richiede una barriera Zener certificata)

Alimentazione: -24 VCC ±10%

Segnale di uscita: Una tensione proporzionale alla velocità di vibrazione, adatta per il collegamento ad un sistema di protezione meccanica

Caratteristiche del prodotto

Eccellenti prestazioni alle alte temperature: Bently Nevada 330750-80-05 con il design unico consente alla sonda di resistere a temperature fino a +400°C, superando i limiti dei sensori convenzionali in ambienti ad alta temperatura. È adatto per il monitoraggio delle vibrazioni di apparecchiature vicine a forni ad alta temperatura e scambiatori di calore.

Misurazione accurata: Bently Nevada 330750-80-05 la sensibilità raggiunge 5,7 mV/mm/s ±5% e la linearità è ±2% entro un valore di picco di 152 mm/s, catturando accuratamente i cambiamenti nelle vibrazioni dell'apparecchiatura.

Ampia risposta in frequenza: Bently Nevada 330750-80-05 con la gamma di frequenza da 15 Hz a 2000 Hz copre le frequenze di vibrazione della maggior parte delle apparecchiature industriali.

Applicazioni

Petrolchimico: Bently Nevada 330750-80-05 viene utilizzato per il monitoraggio delle vibrazioni di reattori ad alta temperatura, forni di cracking e altre apparecchiature, rilevando tempestivamente deformazioni strutturali o componenti allentati causati da alta temperatura e alta pressione.

Energia e potenza: Bently Nevada 330750-80-05 viene utilizzato per monitorare le vibrazioni di turbine a vapore e generatori che funzionano a temperature elevate per prevenire guasti alle apparecchiature causati da vibrazioni anomale.

Acciaio e metallurgia: Bently Nevada 330750-80-05 viene utilizzato per l'installazione su altiforni, convertitori e altre apparecchiature ad alta temperatura, fornisce il monitoraggio in tempo reale dello stato di vibrazione delle apparecchiature e fornisce supporto dati per la manutenzione delle apparecchiature.

Requisiti di installazione

Requisiti di posizione: il sensore deve essere montato sull'alloggiamento del cuscinetto o sull'involucro della macchina. Un'installazione non corretta può comportare una riduzione dell'ampiezza e della risposta in frequenza o produrre segnali errati che non rappresentano la vibrazione effettiva.

Precauzioni per le alte temperature: in ambienti superiori a +400°C, assicurarsi che i componenti elettronici siano lontani da fonti di calore (ad esempio, in aree inferiori a +100°C). Fissare il cavo per evitare piegature o danni meccanici.

Supporto professionale: Bently Nevada fornisce servizi di ingegneria per assistere nella misurazione e nell'installazione.

Installazione del cavo: per il cavo da 80 piedi del 330750-80-05, pianificare il percorso per evitare interferenze.

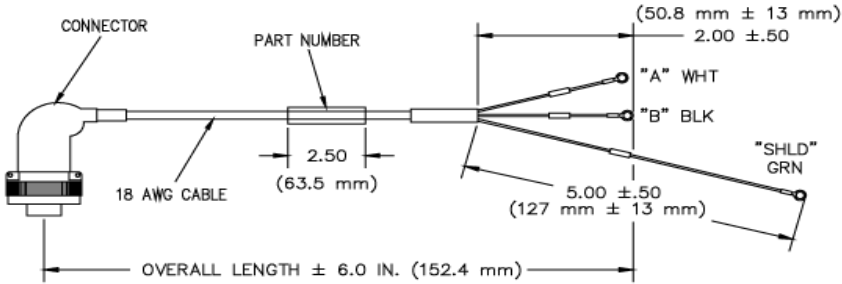

Cavi di interconnessione ad angolo retto:
