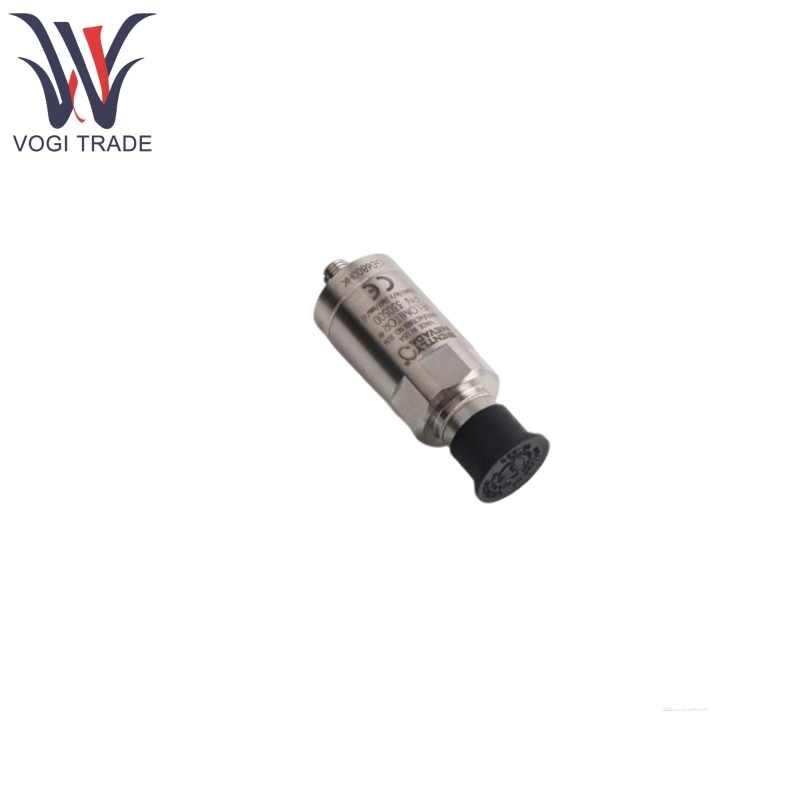

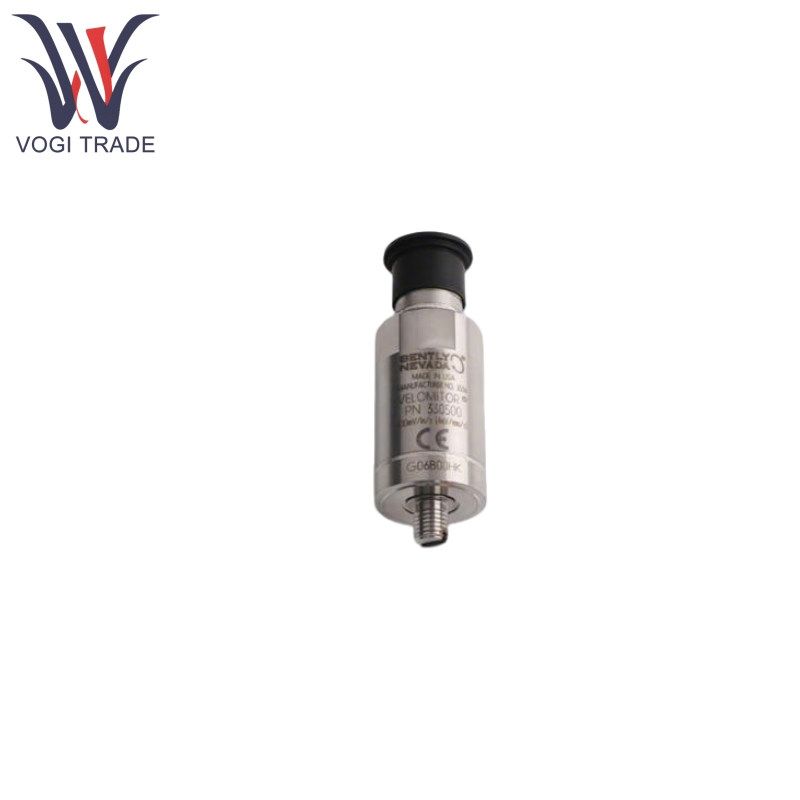

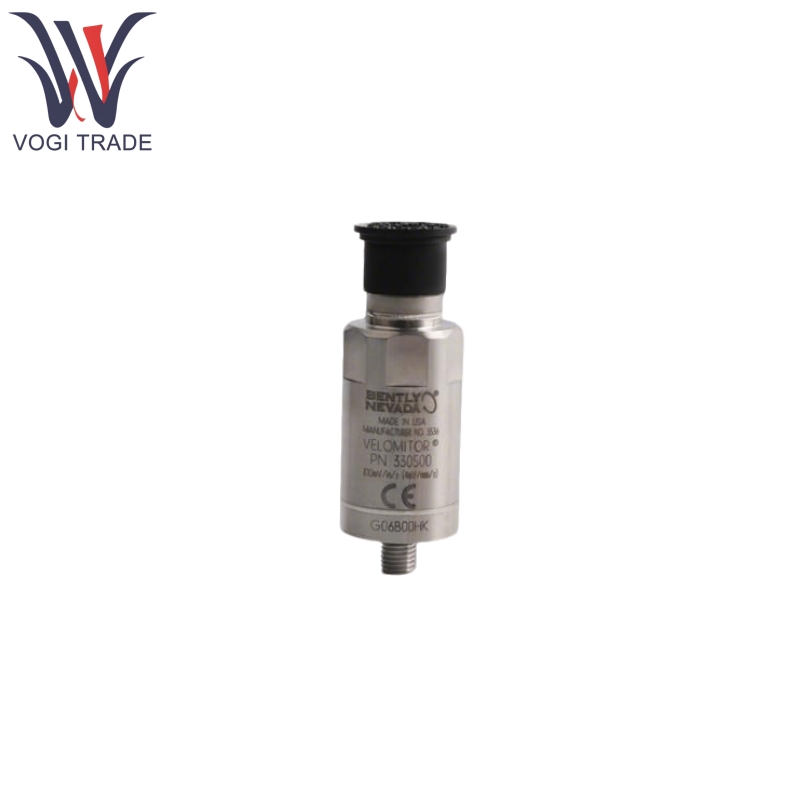

Brand: Belnty NevadaDescrizione: Sensore piezo-velocità di VelomitorCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 330500-02-00 Velomitor Piezo-Voce del sensore progettato per misurazioni di vibrazioni assolute, monitora le vibrazioni (rispetto allo spazio libero) in alloggiamenti dei cuscinetti, alloggi o strutture. La sua funzione di base è quella di convertire la velocità di vibrazione in un segnale di tensione proporzionale per aiutare a identificare le anomalie delle vibrazioni delle apparecchiature dovute a squilibrio del rotore, disallineamento, ecc. È un componente chiave nel monitoraggio delle condizioni e nell'avvertimento dei guasti per le apparecchiature industriali.
| Produzione |
Benente Nevada |
| Numero modello |
330500 |
| Numero di ordinazione |
330500-02-00 |
| Catalogare |
- |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
9031809090 |
| Dimensione |
6 cm |
| Peso |
0,2 kg |
Caratteristiche del prodotto
Belcente Nevada 330500-02-00 non ha parti in movimento, riduce l'usura meccanica, si estende la vita di servizio e si adatta a scenari di monitoraggio continuo a lungo termine.
Belcente Nevada 330500-02-00 può catturare segnali di vibrazione da 4,5 Hz a 5 kHz, coprendo le caratteristiche di vibrazione dell'attrezzatura da frequenze a basse a medie alte ed è adatto per identificare una varietà di tipi di guasto (ad esempio, squilibrato, disallineamento).
Adattabilità ambientale:
Belcente Nevada 330500-02-00 ha un ampio intervallo di temperatura operativa (da -55 ° C a 121 ° C) per ambienti industriali estremi, un alloggiamento ermeticamente sigillato che resiste al 100% di umidità non sommersa ed è altamente resistente all'umidità e all'eccellente resistenza alle shock (5.000 g di picco) alle start-up di attrezzature o alle spalle improvvise.
La sua bassa sensibilità trasversale (inferiore al 5%) riduce l'effetto delle deviazioni dell'angolo di montaggio sulle misurazioni e la sua linearità ad alta ampiezza (± 2% a 152 mm/s di picco) garantisce l'accuratezza del segnale di vibrazione.
Il suo caso e l'isolamento del circuito (custodia a terra isolata), riducendo l'interferenza di terra; Impedenza di uscita bassa (meno di 2400 Ω), trasmissione del segnale stabile.
Prodotto usando il principio
Belcente Nevada 330500-02-00 è montato su un alloggiamento del cuscinetto, un involucro o una struttura con thread M8 x 1 e la coppia di montaggio è controllata nell'intervallo di 32-46 kg ・ per garantire un contatto stabile.
Quando la macchina vibra, Belly Nevada 330500-02-00 genera accelerazione dovuta alla vibrazione, che è integrata dall'elettronica incorporata e uscite un segnale di tensione proporzionale alla velocità di vibrazione.
Il segnale viene trasmesso tramite cavo schermato a un dispositivo di monitoraggio (ad es. Monitoraggio delle vibrazioni), che visualizza il valore della velocità di vibrazione dopo l'elaborazione e viene utilizzato per determinare se vi è una vibrazione anormale nell'apparecchiatura (ad es. Ampiezza elevata di vibrazione a causa del guasto del rotore).
Applicazioni del prodotto
Belcente Nevada 330500-02-00 è adatto per scenari industriali in cui è necessario monitorare la vibrazione assoluta delle attrezzature, le applicazioni tipiche includono:
Monitoraggio delle vibrazioni degli alloggiamenti dei cuscinetti dei macchinari rotanti (ad esempio turbine, generatori, pompe, compressori).
Misurazione delle vibrazioni dell'involucro dell'attrezzatura in ambienti ad alta temperatura o umidi (ad es. Reattori chimici, macchinari di carta).
Monitoraggio delle vibrazioni strutturali delle apparecchiature marine (conforme a DNV) come navi e piattaforme offshore.
Diagnosi dei guasti delle apparecchiature e manutenzione predittiva, attraverso l'analisi dei dati di vibrazione per rilevare in anticipo sbilanciamento, disallineamento, usura e altri problemi.
Parametro del prodotto
Di seguito sono riportati Belly Nevada 330500-02-00 Velomitor Piezo-Dilocity Sensore dettagliato Tabella dettagliata.
| Parametro |
Valore specifico |
| Sensibilità |
3,94 mV/mm/s (100 mV/in/s), ± 5% |
| Risposta di frequenza |
- da 4,5 Hz a 5 kHz (270 cpm a 300 kcpm), ± 3,0 dB - da 6,0 Hz a 2,5 kHz (da 360 cpm a 150 kcpm), ± 0,9 dB |
| Sensibilità alla temperatura |
In genere -14% a +7,5% (intervallo di temperatura operativa completa) |
| Gamma di velocità |
Picco di 1270 mm/s (50 pollici) |
| Sensibilità trasversale |
Meno del 5% di sensibilità |
| Linearità dell'ampiezza |
± 2% (fino a 152 mm/s di picco) |
| Frequenza di risonanza montata |
Maggiore di 12 kHz |
| Tensione di distorsione in uscita |
-12 ± 3,0 VDC (a cui si fa riferimento al pin A) |
| Impedenza di output dinamico |
Meno di 2400 Ω |
| Rumore a banda larga (da 4,5 Hz a 5 kHz) |
0,004 mm/s (160 μin/s) RMS, nominale |
| Lunghezza massima del cavo |
305 m (1000 piedi) senza degradazione del segnale quando si utilizza il numero della parte del cavo 02173006 |
| Intervallo di temperatura operativo |
-55 ° C a 121 ° C (-67 ° F a 250 ° F) |
| Sopravvissuto shock |
5.000 g di picco, massimo |
| Umidità relativa |
100% non sommerso (caso ermeticamente sigillato) |
| Sensibilità alla deformazione di base |
0,005 in/s/mstrain |
| Suscettibilità al campo magnetico |
<51 min/S/Gauss (50 Gauss, 50-60Hz) |
