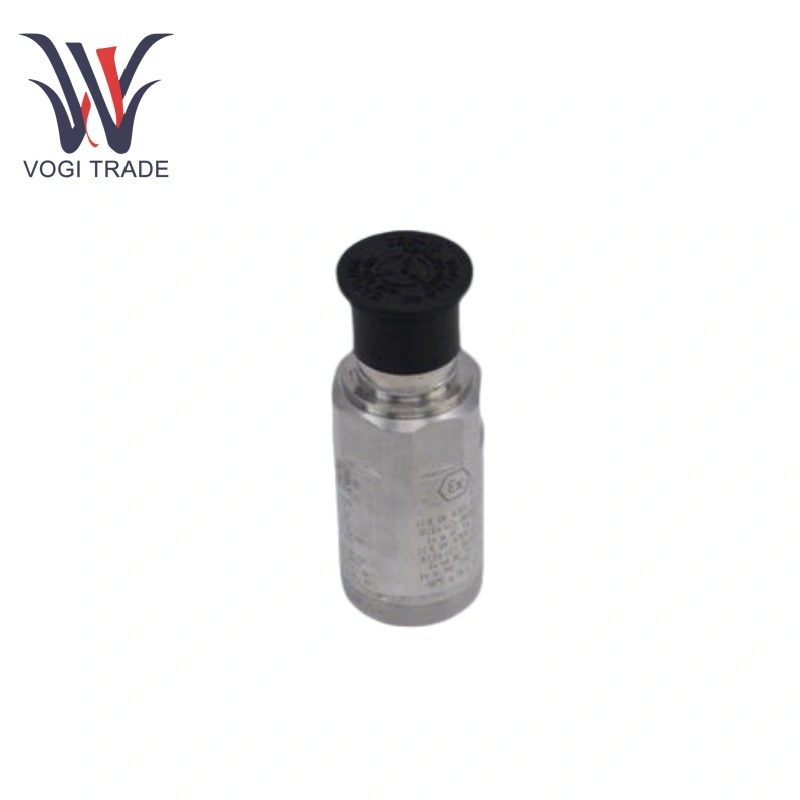

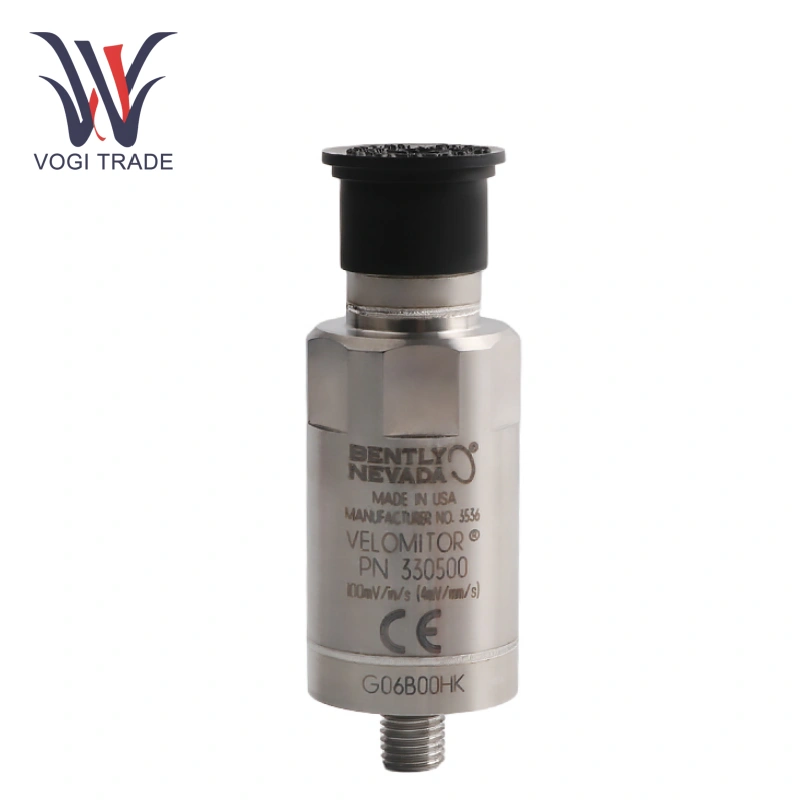

Belcente Nevada 330500-01-00

Panoramica del prodotto

** 01: opzione di adattatore threadd

Adotta un'interfaccia filettata 1/2-20 UNF ** per installazioni industriali standard.

** 00: opzione di certificazione **

Nessuna certificazione a prova di esplosione speciale richiesta (modello di base).

Risposta di frequenza: 4,5 Hz - 5 kHz (± 3,0 dB)

Gamma di velocità: 1270 mm/s (picco)

Linearità: ± 2% (≤ 152 mm/s di picco)

Sensibilità trasversale: <5%

Temperatura operativa: da -55 ° C a 121 ° C

Resistenza agli shock: 5000 g

Peso: 142 g (alloggiamento in acciaio inossidabile 316L)

Caratteristiche del prodotto

Bentine Nevada 330500-01-00 ha un'elevata sensibilità combinata con un'eccellente risposta in frequenza e la linearità dell'ampiezza consente una misurazione precisa della velocità di vibrazione dell'attrezzatura.

Belcente Nevada 330500-01-00 DOB non ha parti in movimento riducono l'usura meccanica e l'alloggiamento in acciaio inossidabile a 316L è resistente agli urti e alla corrosione, garantendo un funzionamento stabile a lungo termine in ambienti industriali duri.

Applicazioni

Belly Nevada 330500-01-00 può essere utilizzato per il monitoraggio della velocità di vibrazione viene utilizzato per monitorare la condizione ed eseguire la manutenzione preventiva su vari macchinari a rotazione, come motori, ventole e pompe.

Belcente Nevada 330500-01-00 può essere utilizzato per il monitoraggio delle vibrazioni di attrezzature come turbine eoliche e turbine a gas.

Belcente Nevada 330500-01-00 può essere utilizzato per il monitoraggio delle vibrazioni di attrezzature come i rulli e ventilatori da grande forno.

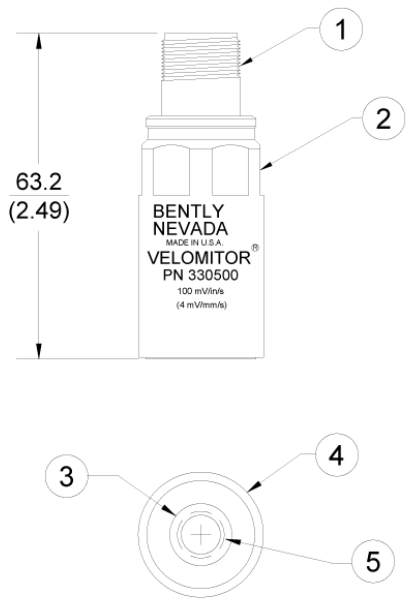

PDimensioni e connettori isicali

Diametro: 25,3 mm (0,995 pollici)

Altezza: 63,2 mm (2,49 pollici)

Connettore: connettore sigillato MIL-C-5015 a 2 pin (acciaio inossidabile 316L)

Note di installazione e utilizzo

Posizione di montaggio

Deve essere fissato all'alloggiamento del cuscinetto, all'alloggiamento o alla struttura per evitare la distorsione del segnale a causa dell'installazione impropria.

Requisito di coppia: 32-46 kg · cm (24-40 in-LB).

Definizione di polarità: quando il sensore si sposta verso il connettore, il pin A è positivo rispetto al pin B.

Avviso di misurazione dello spostamento

Se il segnale di uscita è integrato per misurare lo spostamento, il rumore del circuito può essere amplificato, con conseguenti dati imprecisi.

Adattabilità ambientale

Design completamente sigillato (IP68 equivalente), resistente all'umidità al 100% (non sommerso).

Sensibilità alla deformazione di base: 0,005 in/s/mstrain.
