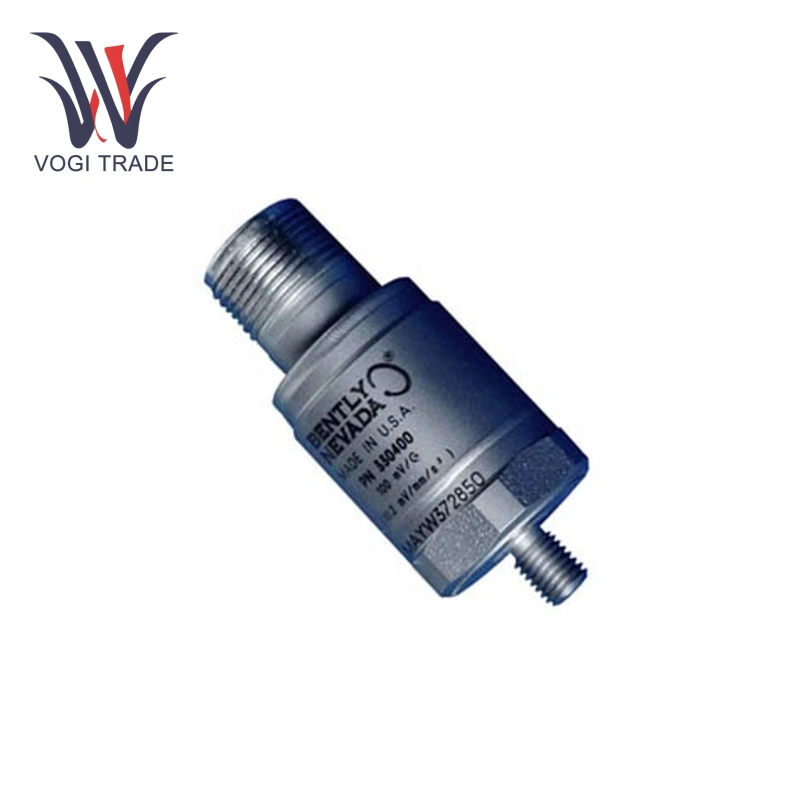

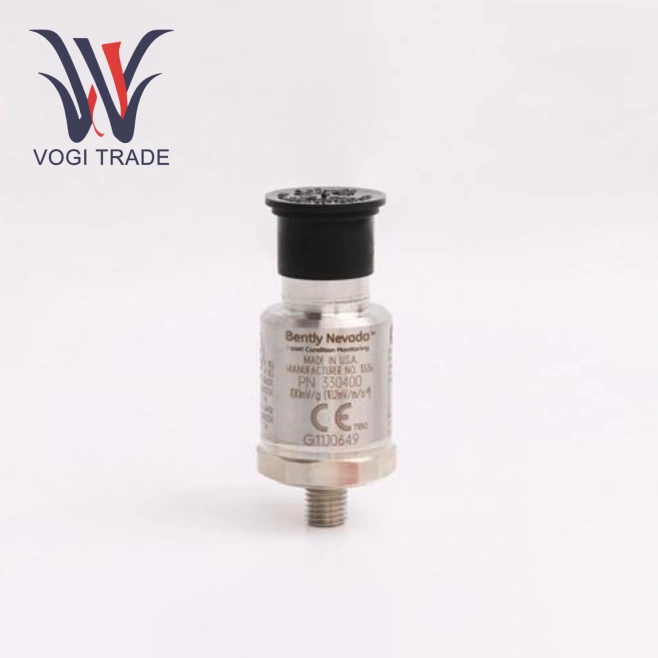

Piegato Nevada 330400-02-CN

Panoramica del prodotto

Modello: 330400-02-CN

Tipo di prodotto: accelerometro

Sensibilità: 10,2 mV/m/s² (100 mV/g) ±5%

Linearità dell'ampiezza: da ±1% a 490 m/s² (50 g) di picco

Livello di rumore a banda larga (da 10 Hz a 15 kHz): 0,039 m/s² (0,004 g) rms

Intervallo di misurazione: ±490 m/s² (±50 g)

Risposta in frequenza: 10–15.000 Hz ±3 dB

Intervallo di temperatura: da -55°C a +121°C

Filettatura di montaggio: perno integrale M8 x 1

Struttura fisica

Materiale: custodia in acciaio inossidabile 316L

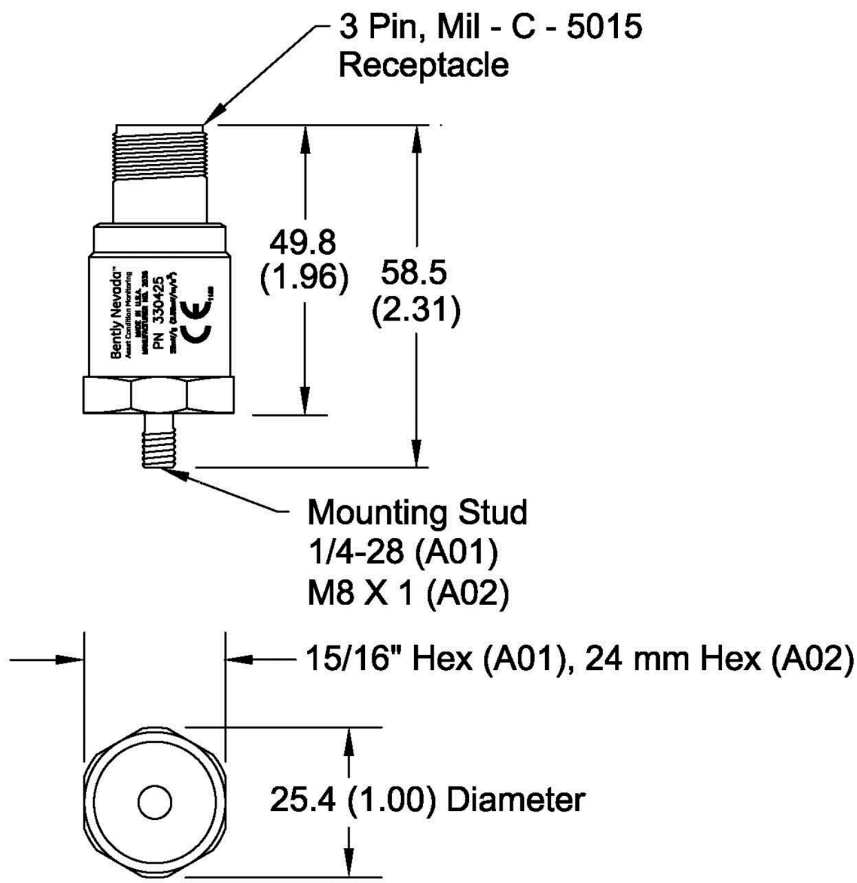

Dimensioni: diametro 23 mm x altezza 59 mm (compresi i perni)

Peso: 100 g (tipico, senza cavo)

Coppia di montaggio: 4,1 N·m (3,0 piedi·libbre)

Orientamento di montaggio: qualsiasi angolazione

Caratteristiche del prodotto

Bently Nevada 330400-02-CN con una sensibilità di 10,2 mV/m/s² (100 mV/g) e un'eccellente linearità di ampiezza, misura accuratamente l'accelerazione delle vibrazioni dell'apparecchiatura e rileva tempestivamente sottili cambiamenti di vibrazione durante il funzionamento.

Bently Nevada 330400-02-CN utilizza il cavo di segnale con uscita superiore dotato di un connettore a tre pin per un facile accesso, mentre il design con perno integrale M8 x 1 inferiore si adatta a vari scenari di installazione.

Bently Nevada 330400-02-CN ha un intervallo di risposta in frequenza da 10 a 15.000 Hz che copre le frequenze di vibrazione di varie apparecchiature in diverse condizioni operative.

Applicazioni

Produzione industriale: Bently Nevada 330400-02-CN è adatto per apparecchiature quali motori, ventilatori e macchine utensili. Monitorando le vibrazioni, è possibile ottimizzare i parametri operativi delle apparecchiature per prevenire danni causati dalle vibrazioni.

Estrazione energetica: Bently Nevada 330400-02-CN utilizzato in applicazioni come attrezzature per l'estrazione del carbone e piattaforme di trivellazione petrolifera, il monitoraggio delle vibrazioni in tempo reale garantisce un funzionamento stabile in ambienti operativi complessi e difficili.

Certificazioni di sicurezza e requisiti di installazione

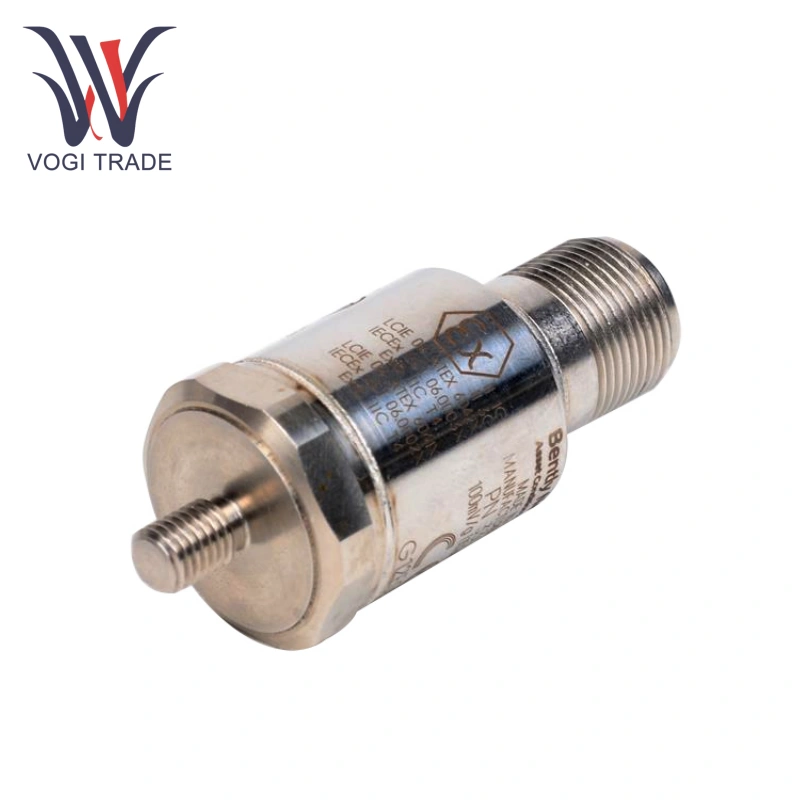

Certificazione antideflagrante:

ATEX/IECEx: supporta Zona 0/1 e Zona 2 (deve corrispondere ai parametri dell'entità)

Parametri chiave:

Ui = 28 V, Ii = 150 mA, Pi = 0,84 W (Zona 0/1)

Ci = 10,8nF, Li = 0 (limite di capacità/induttanza del cavo)

Sensibilità alla deformazione di base:

Numeri di serie che non iniziano con "G" (prodotti prima del 2004):

È necessario utilizzare l'adattatore API (numero parte 37439-02); sensibilità ridotta a 0,0005 g/mstrain

Precauzioni per l'uso

Effetti della temperatura: variazione tipica della sensibilità da -11% a +3% (nell'intero intervallo di temperature operative)

Limiti di frequenza: vibrazioni >15 kHz ridurranno significativamente la portata (specialmente vicino alla risonanza del sensore)

Conformità alla certificazione: l'installazione deve essere rigorosamente conforme al disegno 167538
