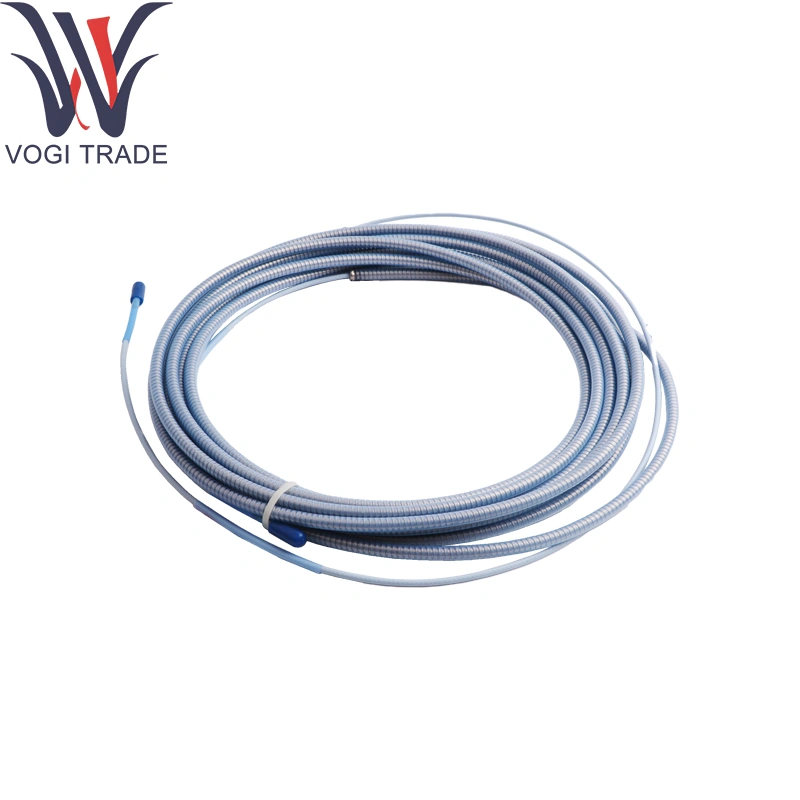

Brand: Belnty NevadaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 13Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 330190-040-01-00 è stato utilizzato in cui è necessario un cablaggio breve e assemblato di fabbrica tra una sonda di prossimità e il suo modulo di condizionamento o monitoraggio, specialmente all'interno di armadi compatti, scatole di giunzione o recinti montati su skid.
| Produzione |
Benente Nevada |
| Numero modello |
330190-040-01-00 |
| Numero di ordinazione |
330190-040-01-00 |
| Catalogare |
3300 xl |
| Descrizione |
Cavo di estensione standard |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
4 m |
| Peso |
0,5 kg |
Oinformazioni di rdering
3300 XL Cavo di estensione standard
330130-AAA-BB-CC
Assicurarsi che la lunghezza del cavo di estensione e la lunghezza della sonda, quando sommate, siano uguale alla lunghezza totale del sensore del proximitor.
A: Opzione di lunghezza del cavo
030 3,0 metri (9,8 piedi)
035 3,5 metri (13,1 piedi)
040 4,0 metri (11,5 piedi)
045 4,5 metri (14,8 piedi)
060 6,0 metri (19,7 piedi)
070 7,0 metri (22,9 piedi)
075 7,5 metri (24,6 piedi)
080 8,0 metri (26,2 piedi)
085 8,5 metri (27,9 piedi)
B: protezione del connettore e opzione cavo
00 cavo standard
01 cavo corazzato
02 Cavo standard con protezione connettore
03 Cavo corazzato con protezione connettore
10 cavo Fluidloc
11 cavo fluidloc corazzato
12 Cavo Fluidloc con protezione connettore
13 cavo fluidloc corazzato con protezione connettore
C: opzione di approvazione dell'agenzia
00 non richiesto
05 CSA, Atex, IECEX Approvals
Parametri tecnici
Impedenza caratteristica: 50Ω ± 5% per Belly Nevada 330190-040-01-00
Capacità: ≤100pf/m tra conduttori
Conduttore: 26AWG, fili a cornice in scatola 7 × 36 per nucleo
Protezione: copertura intrecciata in scatola ≥95% con filo di drenaggio in Belcente Nevada 330190-040-01-00
Valutazione della tensione: 300Vac Max (isolamento)
Classificazione della temperatura: da –20 ° C a +80 ° C (giacca in PVC)
Conformità ambientale: conforme a ROHS; Cavo riconosciuto UL
Funzione del prodotton
Belcente Nevada 330190-040-01-00 mantiene la fedeltà del segnale CA-proximità-probe attraverso un'estensione schermata controllata. La matita precisa dell'impedenza e la schermatura robusta garantisce una perdita minima del segnale su 0,4 m, consentendo misurazioni accurate di posizioni dell'albero e vibrazione mediante moduli Proximtor®.
Aree di applicazione
Interiori per pannello di controllo: estensioni a breve termine che utilizzano Belly Nevada 330190-040-01-00 in mobili per turbina/compressore
Pacchetti OEM Skid: imbracature installate in fabbrica con Belnty Nevada 330190-040-01-00
Scatole di giunzione: cablaggio interno della sonda con Belly Nevada 330190-040-01-00
PIG PER PROVA PORTATILI: estensioni di disconnessione rapida per la diagnostica
Installazioni di retrofit: aggiunta di estensioni della sonda tramite Belly Nevada 330190-040-01-00 senza terminazione in loco
