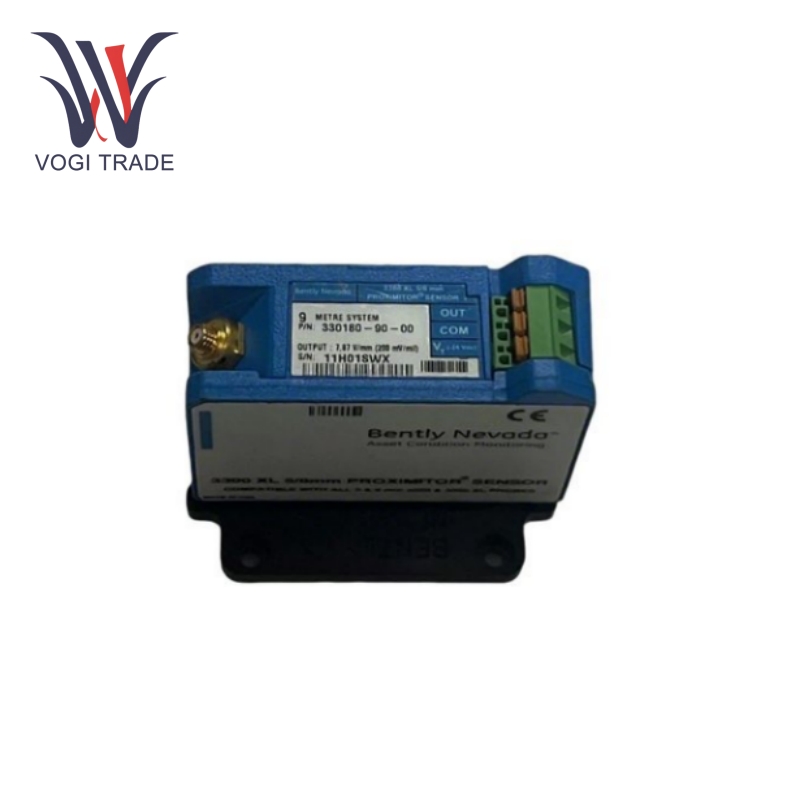

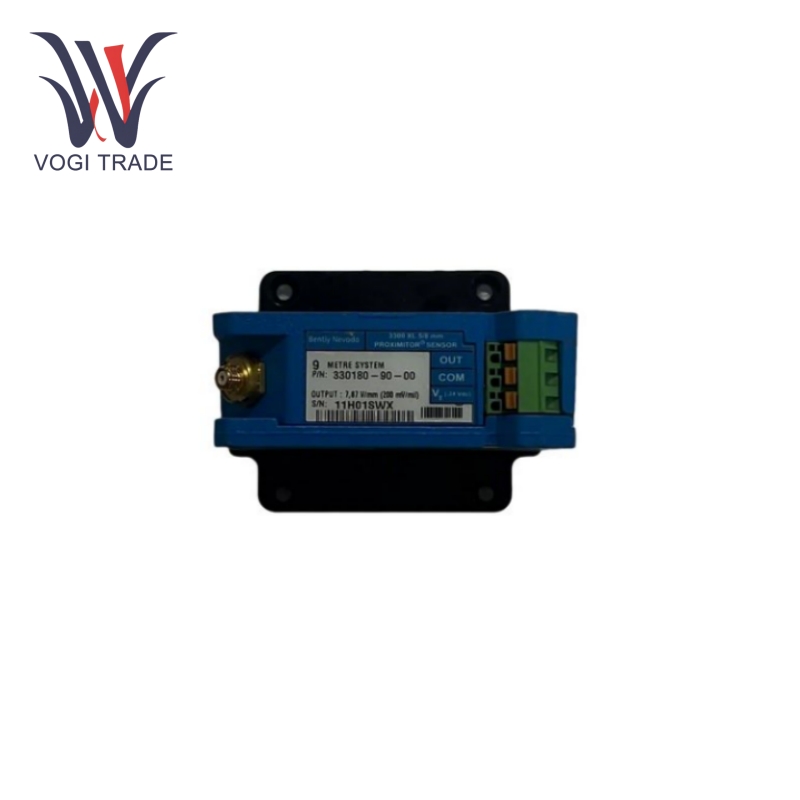

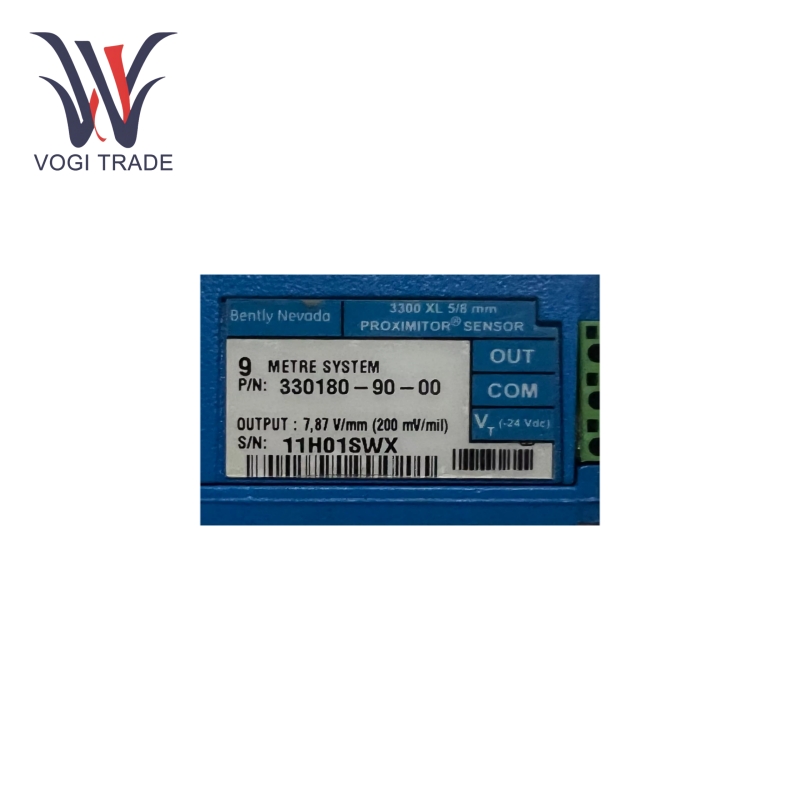

Bently Nevada 330180-90-00

1.Specifica

Requisiti di alimentazione:Da -17,5 V CC a -26 V CC, la corrente di funzionamento è 12 mA.

Risposta in frequenza:0-10kHz.

Campo di misura lineare:2 mm.

Sensibilità:7,87 V/mm (200 mV/mil)±5%.

Lunghezza del sistema:Questo preamplificatore fa parte di un sistema lungo 9 metri e deve essere utilizzato insieme a una sonda da 9 metri e un cavo di prolunga per garantire la coerenza della lunghezza elettrica del sistema e una misurazione accurata.

Distanza di trasmissione del segnale:La distanza dal preamplificatore 3300 XL al monitor è di 305 metri quando si utilizzano cavi schermati per cablaggio di campo a tre conduttori.

2.Caratteristica

Trasmissione del segnale a lunga distanza:Il preamplificatore Bently Nevada 330180-90-00, quando si utilizzano cavi schermati per cablaggio di campo a tre conduttori, può trasmettere segnali su vaste distanze di 305 metri al monitor, che potrebbe supportare un layout di apparecchiature e requisiti di monitoraggio più ampi. Nelle grandi apparecchiature industriali o nei siti di produzione elaborati, le capacità di trasmissione del segnale a lunga distanza possono ridurre al minimo sia l'attenuazione del segnale che le interferenze durante la trasmissione del segnale e quindi preservare l'accuratezza e l'affidabilità dei dati di monitoraggio.

Elaborazione del segnale ad alta precisione:Bently Nevada 330180-90-00 ha una grande precisione nell'elaborazione del segnale, consentendogli di misurare parametri come vibrazione dell'albero, spostamento dell'albero, angolo di fase, velocità, ecc. Ciò fornisce un supporto affidabile per il monitoraggio dello stato delle apparecchiature.

Intercambiabilità dei componenti senza abbinamento o calibrazione:Bently Nevada 330180-90-00 ha una buona intercambiabilità con altre sonde, cavi di prolunga e preamplificatori della stessa serie e non è richiesta alcuna corrispondenza o calibrazione dei singoli componenti. Ciò non solo aumenta la comodità per gli utenti di sostituire i componenti durante i processi di manutenzione e aggiornamento del sistema, riducendo al tempo stesso i costi di inventario dei pezzi di ricambio, ma migliora anche l'efficienza e il rapporto costo-efficacia della manutenzione dell'apparecchiatura. Altri prodotti di natura simile spesso richiedono abbinamenti complessi e calibrazioni di nuovi componenti quando è necessario sostituire i singoli componenti; in caso contrario, potrebbero compromettere le prestazioni del sistema, aumentando i costi di manutenzione del sistema e i carichi di lavoro dell'utente.

3.Applicazione

Il settore energetico: Bently Nevada 330180-90-00 è in grado di monitorare la vibrazione dell'albero, lo spostamento dell'albero e la velocità dei generatori a turbina a vapore nelle grandi centrali termoelettriche. Ad esempio, il sistema di alberi rotanti ad alta velocità che funziona verso un gruppo elettrogeno con turbina a vapore da 600 MW presenta le più piccole anomalie in grado di causare danni indesiderati. Bently 330180-90-00 funziona virtuosisticamente con la sonda 3300 XL da 8 mm e il cavo di prolunga per monitorare accuratamente le vibrazioni sull'albero e fornisce i dati al sistema di monitoraggio in tempo reale. Una volta rilevato che la vibrazione dell'albero ha superato una soglia predeterminata, il sistema di allarme interno aiuterà immediatamente il personale operativo e di manutenzione a tornare ai controlli di ispezione e manutenzione come l'equilibrio del sistema dell'albero, il grado di usura dei cuscinetti, ecc. , con l'obiettivo di evitare la chiusura dell'unità che seguirebbe un guasto del sistema d'albero, garantire una fornitura stabile di elettricità e, quindi, evitare le enormi perdite economiche derivanti dalla chiusura dell'unità.

Industria metallurgica: Bently Nevada 330180-90-00 viene applicato anche nel meccanismo di inclinazione del convertitore dell'acciaieria. Durante il processo di produzione dell'acciaio, il convertitore deve inclinarsi frequentemente e un'enorme coppia e un carico di impatto agiscono sul sistema di alberi del suo meccanismo di inclinazione. Bently 330180-90-00 ha la capacità di monitorare la vibrazione e lo spostamento dell'albero in modo da poter indicare immediatamente se il sistema dell'albero del meccanismo di inclinazione è allentato o usurato. Pertanto, garantirà la stabilità e la sicurezza dei lavori di inclinazione del convertitore, preverrà incidenti gravi come la fuoriuscita di acciaio fuso a causa del guasto del meccanismo di inclinazione e, quindi, garantirà il flusso ininterrotto delle procedure di produzione dell'acciaio.

Industria manifatturiera automobilistica: Bently Nevada 330180-90-00 trova applicazione anche nelle apparecchiature di prova di durata delle trasmissioni automobilistiche. Durante i test di lunga durata su una trasmissione, monitora le vibrazioni e lo spostamento dell'albero di trasmissione. Questi dati aiutano ad analizzare le condizioni di usura degli ingranaggi interni di una trasmissione, la durata dei cuscinetti, eccetera, e forniscono uno slancio per raccomandazioni di progettazione per migliorare la qualità di una trasmissione, garantendo così affidabilità e durata nell'uso effettivo e migliorando i consumatori. soddisfazione per i prodotti automobilistici.
