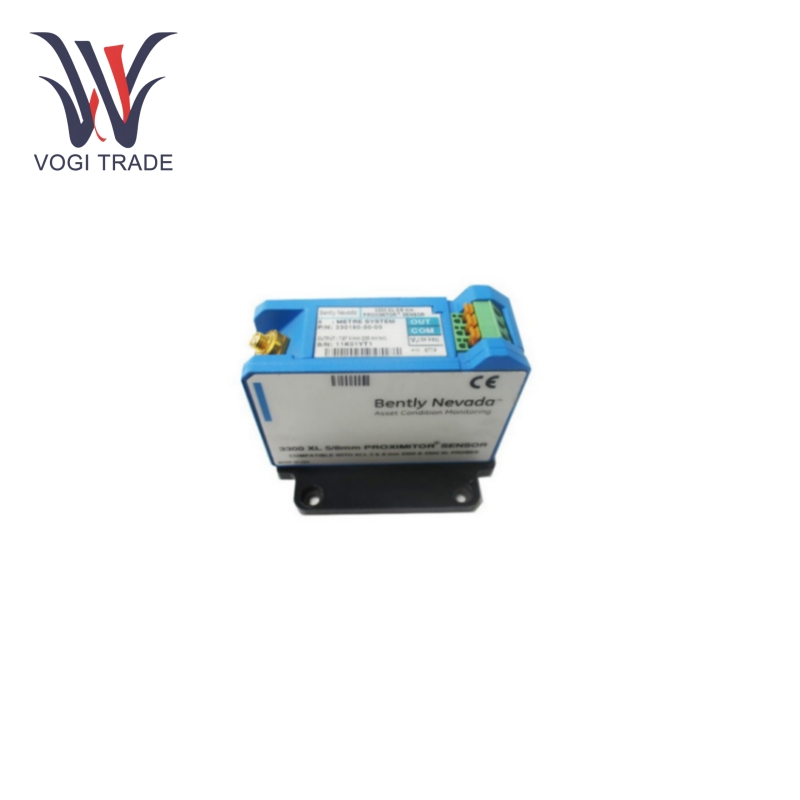

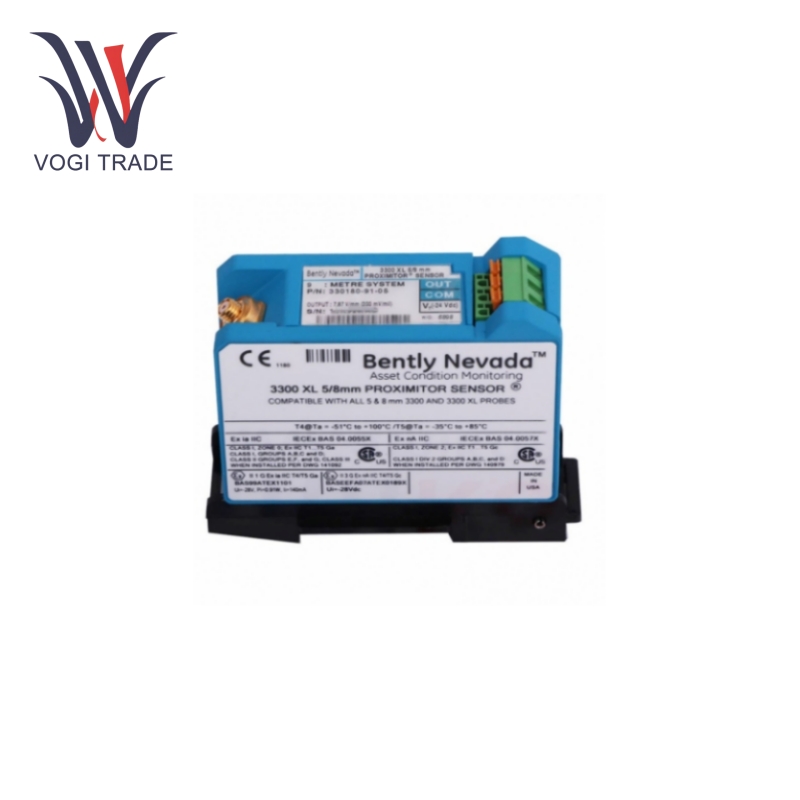

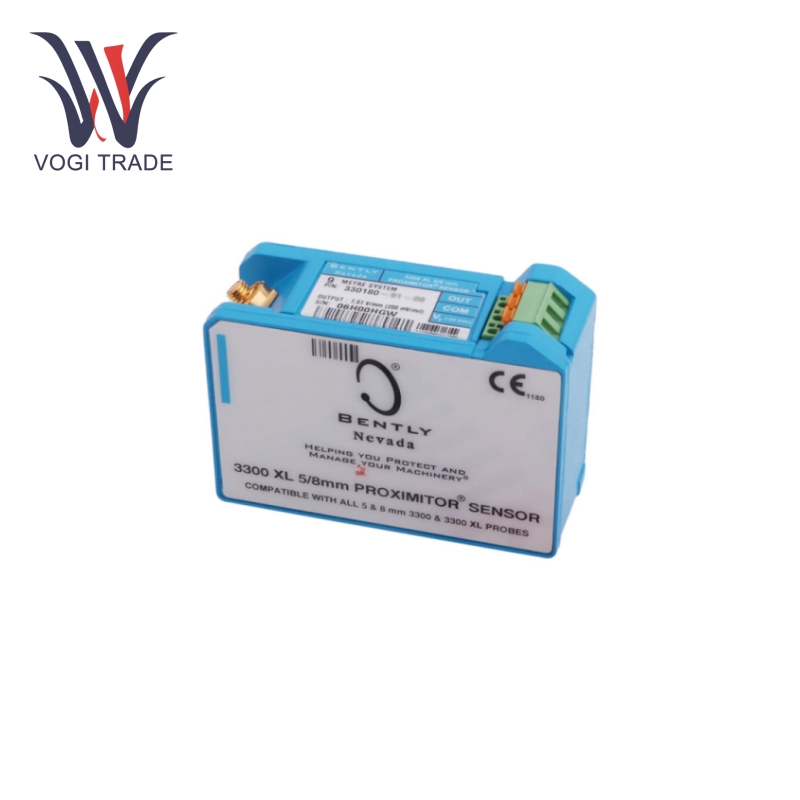

Bently Nevada 330180-50-00

1. Specifica

Intervallo del segnale di ingresso:Modulo I/O non isolato: da +0,8 V a -21,0 V; Modulo I/O isolato: da +5 V a -11 V.

Segnale di uscita:La tensione di uscita è proporzionale alla distanza tra la punta della sonda e la superficie conduttiva da misurare. I parametri di posizione dinamici e statici possono quindi essere misurati contemporaneamente.

Alimentazione elettrica:-24 V CC. 4. Carico: 10 kΩ. 5. Intervallo di temperatura operativa: da +18 a +27 gradi C.

Lunghezza del sistema:5,0 metri.

Metodo di installazione:È possibile il montaggio a pannello.

2. Caratteristica

Conversione ed elaborazione del segnale:Bently Nevada 330180-50-00 riceve segnali dai sistemi di sensori a correnti parassite Bently 3300, inclusi 3300 XL 11 mm, 3300 XL 8 mm, 3300 XL 25 mm, 3300 XL 50 mm, ecc., e li converte in segnali di fase della tastiera digitale, utili per monitoraggio delle vibrazioni dell'albero, spostamento dell'albero, fase chiave, velocità, protezione da sovravelocità, eccentricità, termica espansione, espansione differenziale e altre quantità fisiche.

Monitoraggio a doppio canale:Bently Nevada 330180-50-00 è costituito da un modulo a doppio canale a mezza altezza, che può ricevere due diversi segnali del sensore contemporaneamente e fornire due uscite di fase chiave bufferizzate. Pertanto, è conveniente monitorare più punti di misurazione di diversi tipi di quantità fisiche.

Ccompatibilità e integrazione: Bently Nevada 330180-50-00 è una parte importante del sistema di protezione meccanica della serie Bently 3500. Funziona bene con i monitor della serie, le sonde sensore e il software di configurazione della struttura e può raggiungere un'elevata integrazione e una configurazione flessibile del sistema adatta al monitoraggio dello stato e alla protezione di varie apparecchiature industriali.

Buona intercambiabilità:La sonda 3300 XL da 8 mm, il cavo di prolunga e il preamplificatore sono completamente intercambiabili e non richiedono che i singoli componenti corrispondano o siano calibrati. Ciò è molto conveniente per gli utenti per la manutenzione e l'aggiornamento del sistema e riduce i costi di inventario dei pezzi di ricambio.

3. Applicazione

Industria energetica

Sotto generatore luninsegnamento:Vengono monitorati i parametri di grandi macchine rotanti, come vibrazione dell'albero, spostamento dell'albero, fase chiave, velocità, ecc. Ciò consente di rilevare tempestivamente l'affaticamento indesiderato, ad esempio, di un gruppo elettrogeno a turbina dovuto a possibili guasti dell'apparecchiatura, garantendo così un funzionamento sicuro e stabile del gruppo elettrogeno e prevenendo perdite economiche dovute a incidenti di fermo causati da guasti dell'apparecchiatura.

Monitoraggio delle apparecchiature nelle sottostazioni:Nelle sottostazioni, la vibrazione delle apparecchiature ad alta tensione, come i trasformatori, è in grado di riflettere indirettamente lo stato operativo interno dell'apparecchiatura, come avvolgimenti allentati, spostamento del nucleo e così via. Se vengono rilevate vibrazioni anomale, è possibile adottare misure tempestive per evitare che il guasto si espanda ulteriormente, garantendo alla sottostazione un'alimentazione elettrica affidabile.

Industria petrolchimica

Monitoraggio delle principali apparecchiature della raffineria:Vengono monitorate le vibrazioni e la posizione delle apparecchiature chiave, come compressori e pompe nella raffineria. Ad esempio, il monitoraggio delle vibrazioni del ventilatore principale nell'unità di cracking catalitico può rilevare problemi come squilibrio delle pale e danni ai cuscinetti, portando al normale funzionamento del ventilatore e quindi alla continuazione del processo di raffinazione.

Monitoraggio dei sistemi di tubazioni in un impianto petrolchimico:Il sistema di condotte in un impianto petrolchimico è enorme e complesso. Il monitoraggio delle vibrazioni della tubazione consentirà il rilevamento tempestivo di vibrazioni anomale nelle tubazioni per fornire una base per la manutenzione e le riparazioni necessarie. Ciò previene efficacemente anche crepe nelle saldature, perdite e altri rischi per la sicurezza della produzione petrolchimica.

Industrie metallurgiche

Monitoraggio dei laminatoi delle acciaierie:Il laminatoio è un'attrezzatura speciale per la lavorazione delle billette di acciaio e il laminatoio è un'attrezzatura chiave per la laminazione dell'acciaio. Bently 330180-50-00 può essere utilizzato per monitorare la vibrazione del rullo, lo spostamento dell'albero e altri parametri del laminatoio, aiutando il personale a effettuare regolazioni tempestive del laminatoio nel giusto stato operativo e garantendo così precisione di laminazione e stabilità della qualità del laminatoio. acciaio; quindi, Bently Nevada 330180-50-00 può migliorare l'efficienza produttiva e la qualità del prodotto.

Monitoraggio dei convertitori in un'acciaieria:Durante il processo di soffiaggio nel convertitore dell'acciaieria verranno prodotte forti vibrazioni. Bently Nevada 330180-50-00 può essere utilizzato per monitorare la vibrazione del convertitore e la variazione di spostamento del corpo del forno. Condizioni anomale del convertitore, come la caduta del rivestimento, il guasto del meccanismo di inclinazione, ecc., possono essere scoperte in tempo per garantire il funzionamento sicuro del convertitore e potenzialmente evitare gravi incidenti di sicurezza.

Industrie cartarie

Monitoraggio di una macchina per la produzione della carta:La macchina per la produzione della carta è costituita da molti componenti come cilindri di asciugatura, rulli di pressione, ecc. Bently 330180-50-00 può essere utilizzato per monitorare la vibrazione di ciascuna parte nelle macchine per la produzione della carta in modo da rilevare tempestivamente problemi come squilibrio e usura di questi componenti per garantire un funzionamento stabile della macchina per la produzione della carta, migliorare la qualità della produzione della carta e l'efficienza produttiva, ridurre il tasso di rottura della carta e risparmiare sui costi di produzione.

Campo aerospaziale

Monitoraggio dei motori aeronautici:I motori degli aerei sono parti molto importanti di un aereo e le loro condizioni di funzionamento hanno un legame diretto con la sicurezza del volo. Bently 330180-50-00 viene utilizzato per monitorare le vibrazioni dell'albero, lo spostamento dell'albero e altri parametri dei motori aeronautici, costituendo una base importante per la valutazione e la diagnosi dei guasti nei motori e garantendo un funzionamento sicuro e affidabile dei motori.

Monitoraggio dell'unità di potenza ausiliaria dell'aeromobile (APU):Monitorare l'unità di potenza ausiliaria dell'aeromobile per essere in grado di rilevare tempestivamente condizioni di guasto o un possibile guasto per garantire che l'APU esegua il volo in modo normale, fornendo un supporto di alimentazione affidabile per vari sistemi dell'aeromobile.
