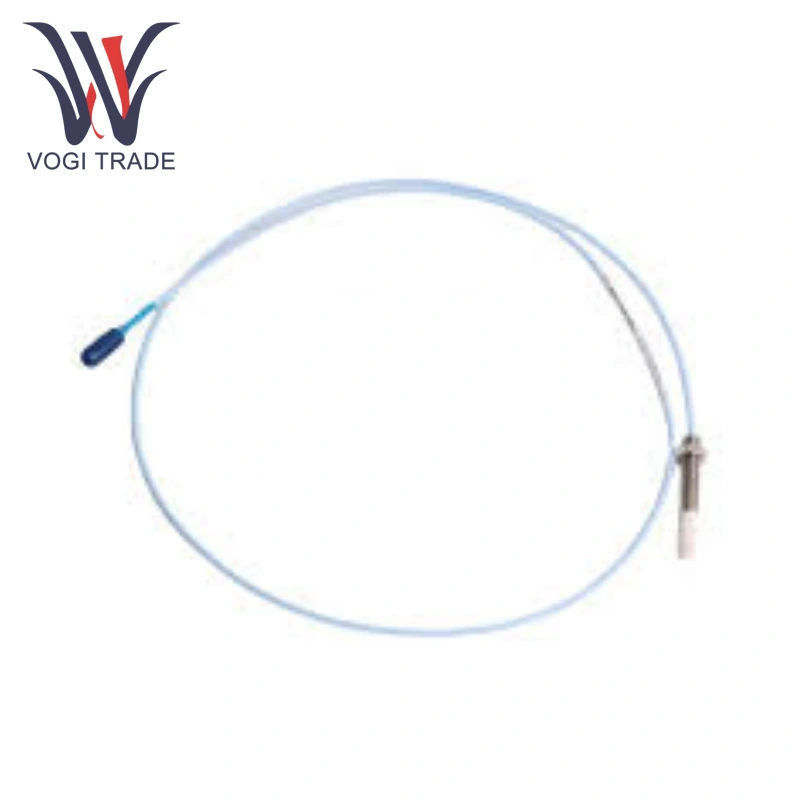

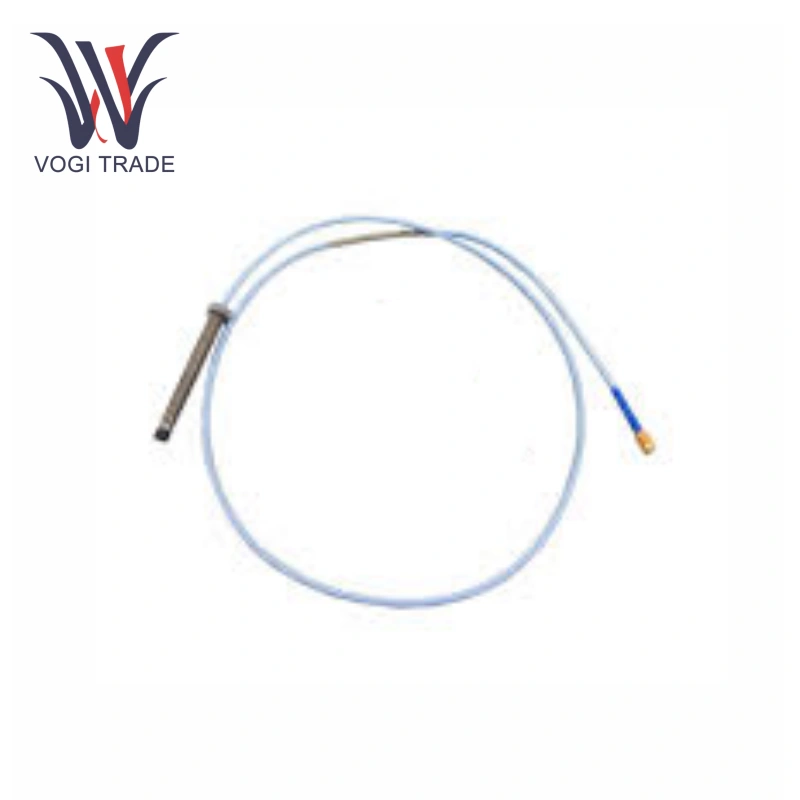

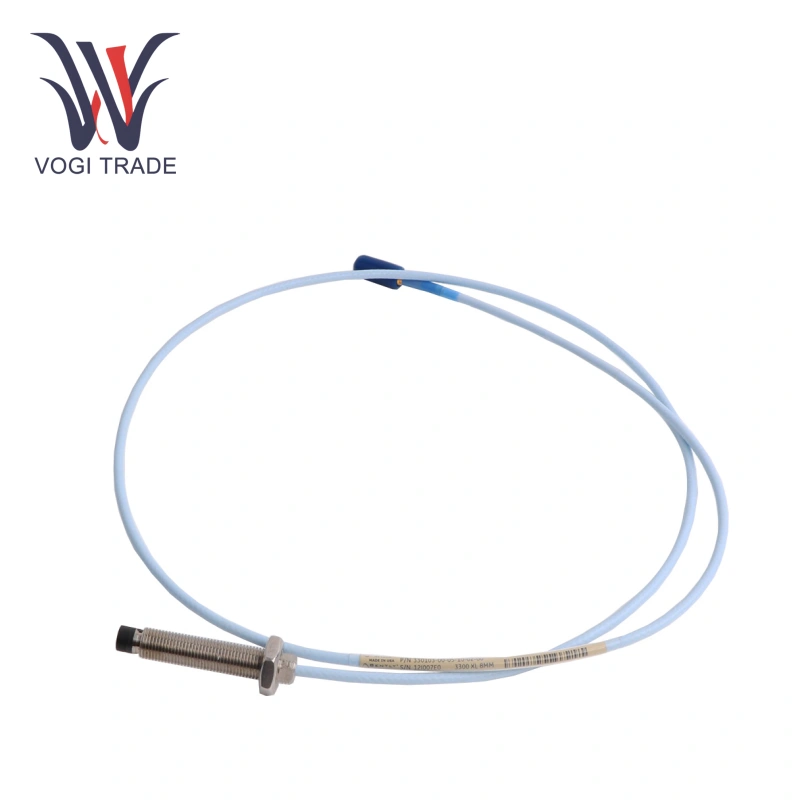

Bently Nevada 330173-00-02-20-02-05

Panoramica del prodotto

Dimensioni filettatura: M8×1 (filettatura metrica)

Materiale alloggiamento: acciaio inossidabile AISI 303/304

Materiale punta sonda: polifenilene solfuro (PPS)

Tipo di cavo: coassiale da 75 Ω, isolamento in etilene propilene fluorurato (FEP).

Lunghezza non filettata: 0 mm (≤ lunghezza alloggiamento - 20 mm)

Lunghezza totale dell'alloggiamento: 20 mm

Lunghezza cavo: 2,0 m (tolleranza +20%, -0%)

Resistenza alla trazione: 222 N

Raggio di piegatura minimo: 25,4 mm (1,0 pollici)

Peso: 323 g (11,39 once)

Intervallo lineare: 0,25–2,3 mm (10–90 mil)

Impostazione distanza consigliata: 1,27 mm (50 mil)

Fattore di scala incrementale: 7,87 V/mm ±6,5%

Resistenza CC (cavo da 2 m): 7,73 ± 0,50 Ω

Risposta in frequenza: 0–10 kHz (+0, -3 dB)

Dimensione minima del bersaglio: diametro 15,2 mm (bersaglio piatto)

Diametro minimo dell'albero: 50,8 mm (consigliato ≥76,2 mm)

Caratteristiche del prodotto

Misurazione accurata: Bently Nevada 330173-00-02-20-02-05 con una sensibilità fino a -400 mV/mil e una precisione di ±1% del fondo scala, è in grado di rilevare sottili cambiamenti nella vibrazione o nello spostamento del dispositivo.

Compatibile: i componenti Bently Nevada 330173-00-02-20-02-05 sono retrocompatibili e intercambiabili con altri sistemi di sensori non XL 3300 serie da 5 mm e 8 mm, facilitando gli aggiornamenti e la manutenzione del dispositivo.

Protezione elevata: Bently Nevada 330173-00-02-20-02-05 soddisfa elevati standard di protezione, come IP68, bloccando efficacemente l'intrusione di polvere e acqua, garantendo un funzionamento affidabile anche in ambienti difficili.

Applicazioni

Petrolchimico: Bently Nevada 330173-00-02-20-02-05 può essere installato su apparecchiature chiave come compressori e pompe per monitorare le vibrazioni e i cambiamenti di posizione durante il funzionamento in tempo reale, identificando tempestivamente potenziali guasti alle apparecchiature come guasti alle guarnizioni e usura dei cuscinetti.

Produzione industriale: Bently Nevada 330173-00-02-20-02-05 è adatto per motori, macchine utensili, ventilatori e altre apparecchiature per monitorare vibrazioni e spostamenti per prevenire danni alle apparecchiature causati dalle vibrazioni.

Connettore e installazione

Tipo di connettore: ClickLoc in ottone placcato oro

Coppia di montaggio:

Alloggiamento sonda: 5,1 N·m (consigliato), 7,3 N·m (massimo)

Connettore: serrato manualmente (blocco a clic)

Limite di impegno della filettatura: M8×1, massimo 12 mm

Requisiti di spaziatura della sonda:

Vibrazione radiale ≥ 38 mm (anti-crosstalk < 50 mV)

Posizione assiale ≥ 40 mm
