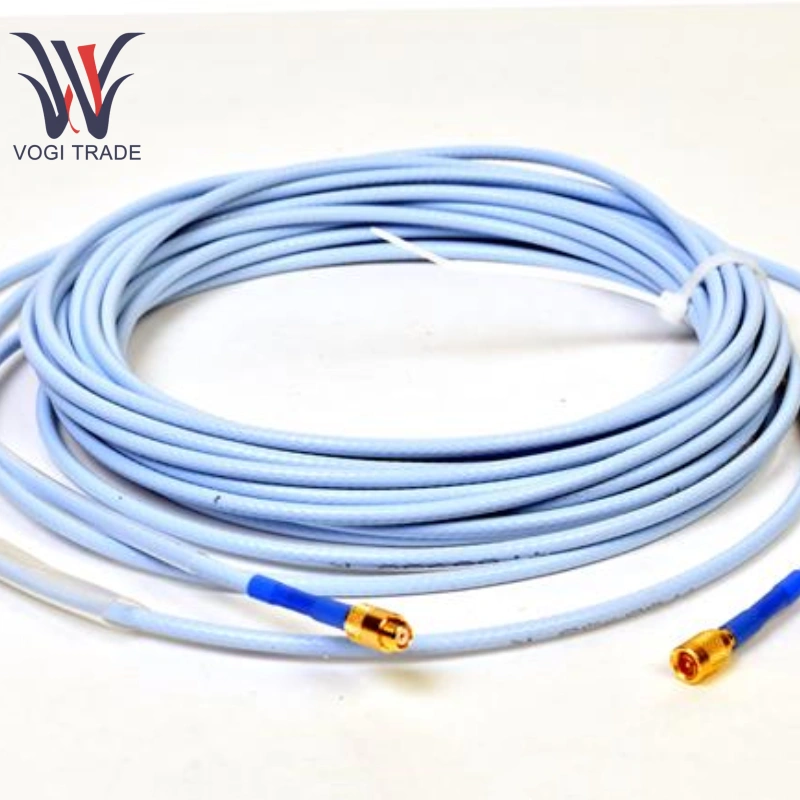

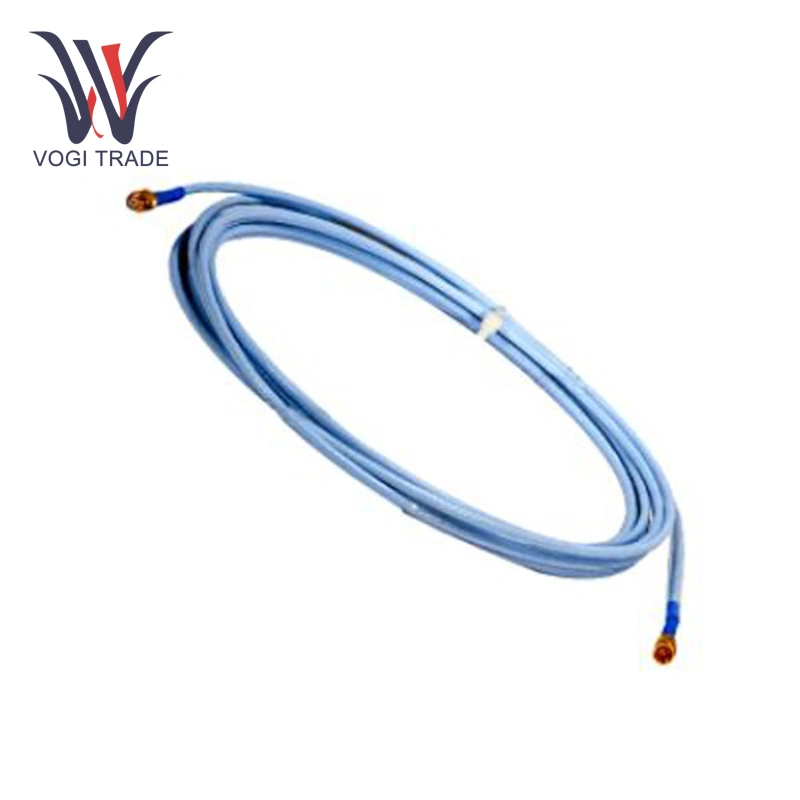

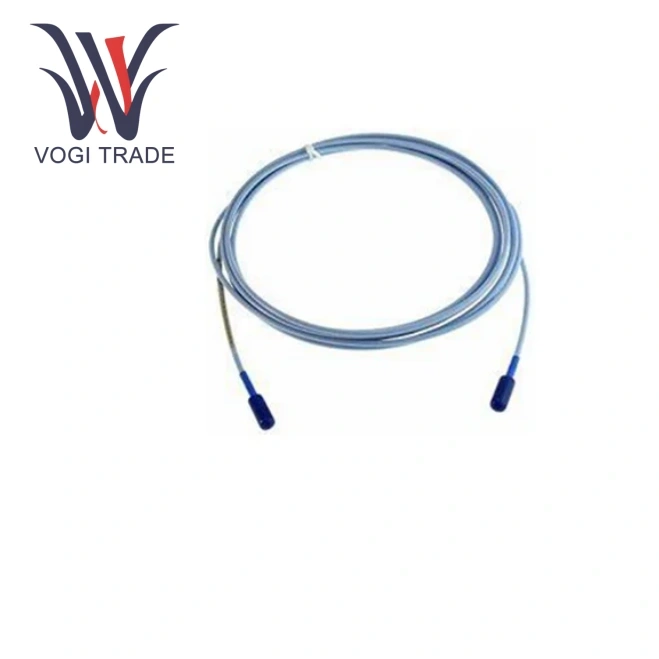

Marca: Bently NevadaDescrizione: Cavo di prolungaCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 10Termine di pagamento: T/TPorto di spedizione: ShenzhenIl Bently Nevada 330130-085-00-00 è un cavo di prolunga progettato specificamente per i sistemi di monitoraggio di macchine rotanti ed è un accessorio chiave per la serie 3300 XL. Viene utilizzato principalmente per collegare sonde a correnti parassite da 8 mm o 5 mm all'amplificatore front-end, garantendo che i segnali chiave come le vibrazioni dell'apparecchiatura e lo spostamento raccolti dalla sonda vengano trasmessi stabilmente all'amplificatore front-end.
| Produzione |
Bentornato Nevada |
| Numero di modello |
330130-085-00-00 |
| Numero d'ordine |
330130-085-00-00 |
| Catalogare |
3300XL |
| Paese di origine |
America |
| CODICE SA |
8537101190 |
| Dimensione |
18*18*8 cm |
| Dimensione dell'imballaggio |
21*21*10 cm |
| Peso |
1 kg |
Parametri di prestazione
Caratteristiche Elettriche:
Resistenza CC:
RCORE (da conduttore centrale a conduttore centrale): 1,87 ± 0,28 Ω.
RJACKET (conduttore esterno a conduttore esterno): 0,56 ± 0,11 Ω.
Capacità: 69,9 pF/m (21,3 pF/ft) tipico.
Cablaggio sul campo: accetta cavi da 0,2 a 1,5 mm² (da 16 a 24 AWG); Si consiglia un cavo schermato a 3 conduttori. Lunghezza massima al sensore: 305 m (1000 piedi); tuttavia, è necessario considerare l'attenuazione del segnale ad alta frequenza.
Caratteristiche Meccaniche:
Raggio di piegatura minimo: 25,4 mm (1,0 pollici). Evitare piegature eccessive per evitare danni al cavo.
Coppia del connettore: massimo 0,565 N·m (5 in·lbf); si consiglia di stringere con le dita. Intervallo di temperatura:
Temperatura di funzionamento e conservazione: da -52°C a +177°C.
Altre caratteristiche:
Risposta in frequenza: da 0 a 10 kHz, +0, -3 dB (con cablaggio sul campo da 305 m).
Durata: Resistenza alla trazione: 270 N (60 lbf) dal cavo della sonda al connettore del cavo di prolunga.
Caratteristiche del prodotto
Alta precisione e stabilità: Bently Nevada 330130-085-00-00 utilizza un accelerometro MEMS e un circuito di condizionamento del segnale, l'errore di misurazione della velocità di vibrazione è inferiore allo 0,5% del fondo scala, con un basso coefficiente di deriva termica (±0,03% FS/°C).
Forte adattabilità ambientale: Bently Nevada 330130-085-00-00 utilizza un alloggiamento in acciaio inossidabile e il grado di protezione IP67 consente l'installazione diretta in ambienti industriali umidi, polverosi o leggermente corrosivi.
Forte capacità anti-interferenza: la schermatura elettromagnetica integrata Bently Nevada 330130-085-00-00 e il filtro RC proteggono dalle interferenze del rumore ad alta frequenza provenienti da dispositivi come inverter e motori.
Applicazioni
Bently Nevada 330130-085-00-00 è ampiamente utilizzato in apparecchiature rotanti chiave nei settori energetico, petrolchimico, metallurgico e della produzione della carta. La raccolta e l'analisi dei dati sulle vibrazioni forniscono un allarme tempestivo in caso di guasti alle apparecchiature.
Note
Nota 8 al documento: il cavo include nastro in silicone (opzionale al posto della protezione del connettore), ma non è consigliato per applicazioni esposte all'olio della turbina.
Dichiarazione di non responsabilità: Bently Nevada non si assume alcuna responsabilità per danni derivanti dalla perdita della sonda. L'utente è responsabile di garantire un controllo sicuro di fluidi e gas.
Impatto sulle prestazioni: i cambiamenti di temperatura possono alterare la resistenza e la capacità, influenzando la precisione del segnale. Per prestazioni ottimali, il documento consiglia l'uso entro l'intervallo di temperature standard (da 0°C a 45°C).
