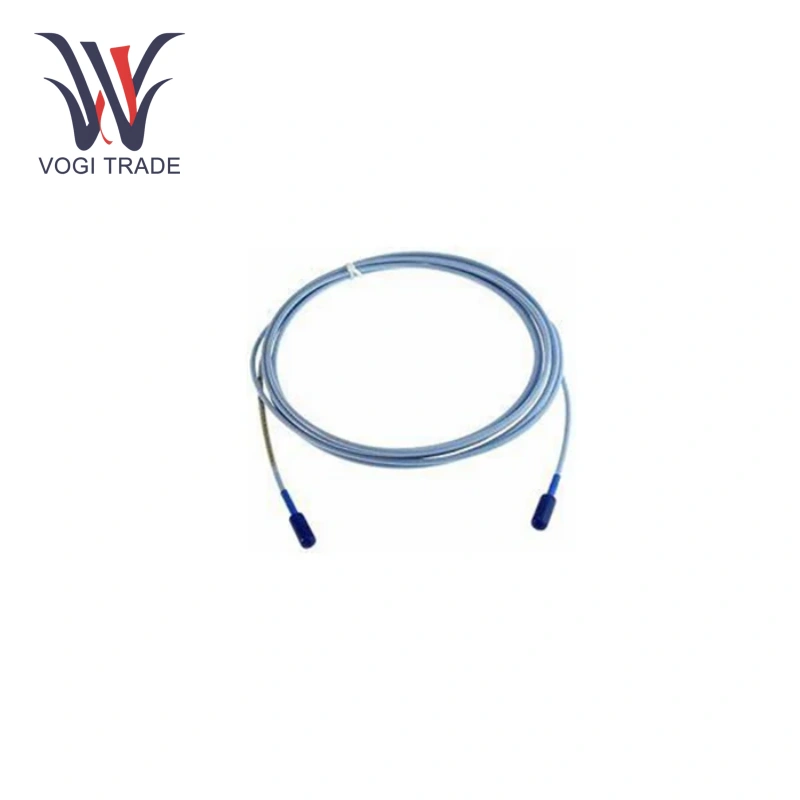

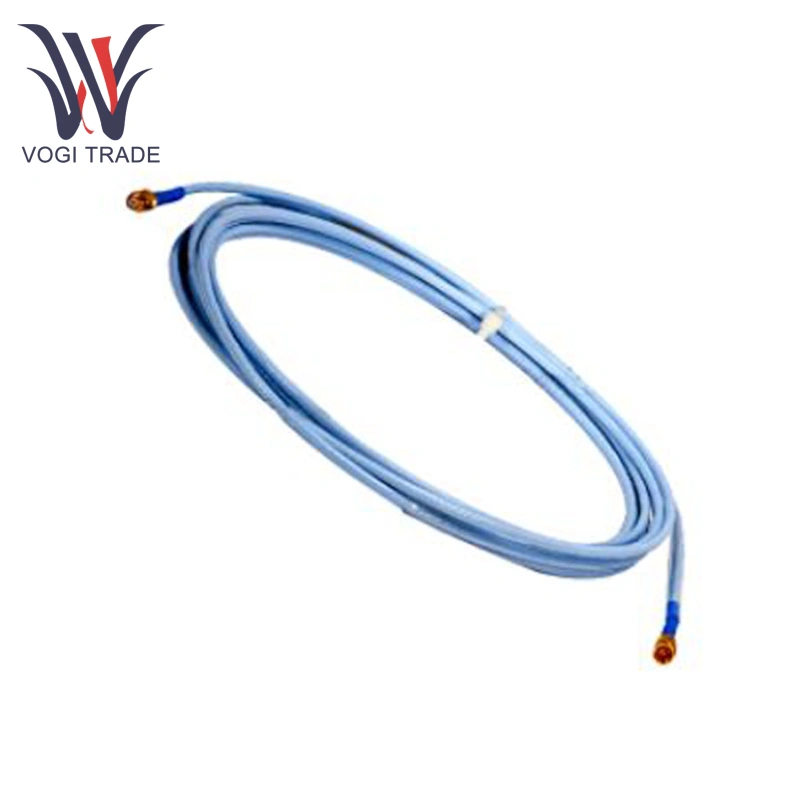

Belcente Nevada 330130-045-12-CN

Intervallo di temperatura:

Funzionamento e conservazione: da -52 ° C a +177 ° C (-62 ° F a +350 ° F).

Nota: le temperature inferiori a -34 ° C (-30 ° F) possono causare guasti alla tenuta.

Effetto di umidità: variazione media del fattore di scala (ASF) <3% a ≤93% di umidità relativa.

Vantaggi del prodotto

Trasmissione del segnale stabile: Belly Nevada 330130-045-12-CN ha conduttori di rame di alta qualità e progettazione ottimizzata di impedenza, combinata con eccellenti prestazioni di isolamento, ridurre la perdita di trasmissione del segnale e interferenza esterna.

Durevole: Belntly Nevada 330130-045-12-CN realizzato con materiali di alta qualità, la guaina esterna offre un alto livello di protezione contro la polvere industriale, l'umidità e il petrolio.

Aree di applicazione

Industria di potenza: Belly Nevada 330130-045-12-CN utilizzato nei sistemi di monitoraggio delle vibrazioni per grandi apparecchiature rotanti come turbine a vapore e generatori, questo cavo trasmette i segnali da sensori installati in posizioni chiave sulle apparecchiature per il monitoraggio delle apparecchiature in una sala di monitoraggio remoto.

Industria petrolchimica: Belly Nevada 330130-045-12-CN utilizzato nel monitoraggio delle vibrazioni di compressori, pompe, ventole e altre attrezzature, trasmette segnali di sensore alle apparecchiature di monitoraggio a prova di esplosione.

Industria manifatturiera: Belly Nevada 330130-045-12-CN utilizzato in vari macchinari a rotazione, come motori, macchine utensili e ventole, sono collegati al sistema di monitoraggio installando sensori di vibrazione e utilizzando questo cavo di estensione.

Specifiche fisiche e meccaniche

Le caratteristiche fisiche chiave del 330130-045-12-CN sono le seguenti:

Lunghezza del cavo: 4,5 metri (14,8 piedi), con una tolleranza di lunghezza di +20% e -0%.

Tipo di cavo: costruzione triassiale da 75Ω con isolamento di fluoroetilene propilene (FEP). L'opzione FluidLoc utilizza uno speciale design della tenuta per prevenire la penetrazione del liquido.

Connettore: connettori Clickloc resistenti alla corrosione, con coppia a tenuta delle dita per l'installazione e la rimozione privi di attrezzi. L'opzione BB = 12 include un protettore del connettore.

Opzioni di rivestimento: cavo standard (disarmorato), ma è possibile ordinare versioni corazzate (specificare l'opzione BB). Il cavo BB = 12 mostrato qui non include l'armatura.

Raggio di curvatura minimo: 25,4 mm (1,0 pollici) per evitare danni al cavo.

Peso: circa 34 g/m (0,4 oz/ft), peso totale di circa 153 g (basato su un cavo da 4,5 metri). Coppia del connettore: massimo 0,565 N · m (5 in · lbf). Consigliato per il tighting delle dita (il connettore "fa clic" quando serrato).

Immagine correlata: quando si descrive un protettore del connettore, la Figura 18 mostra un cavo di estensione con una protezione del connettore. L'immagine si trova adiacente a questa descrizione per rispettare la regola:
