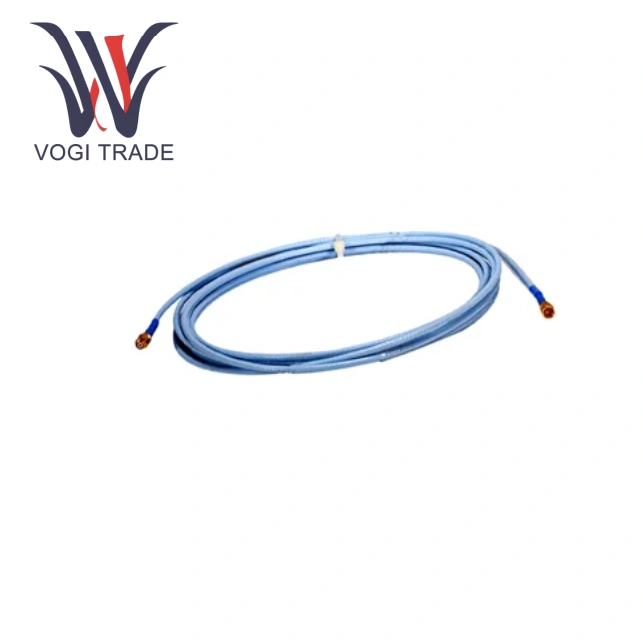

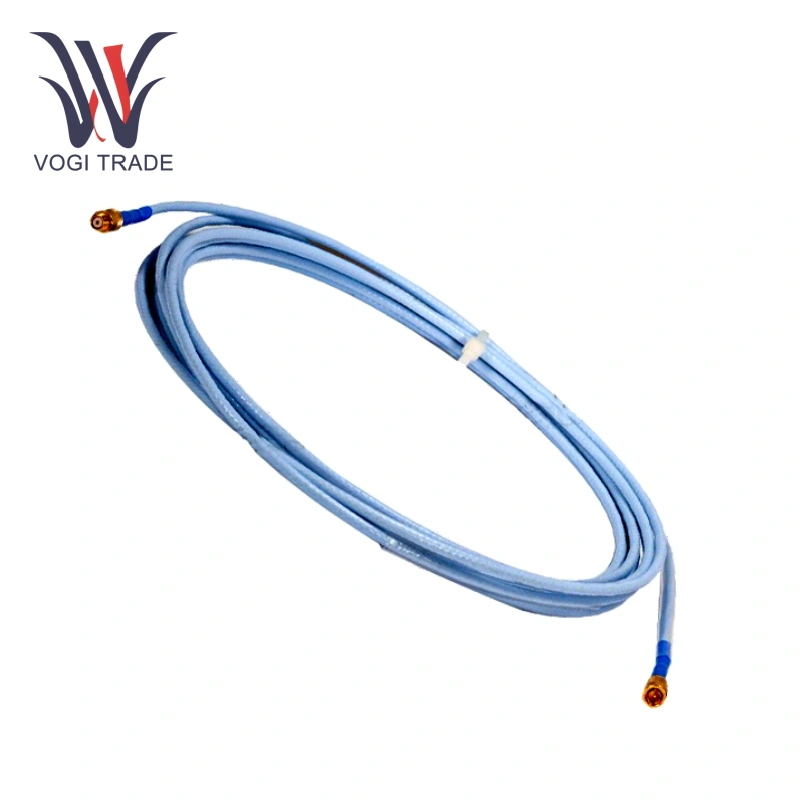

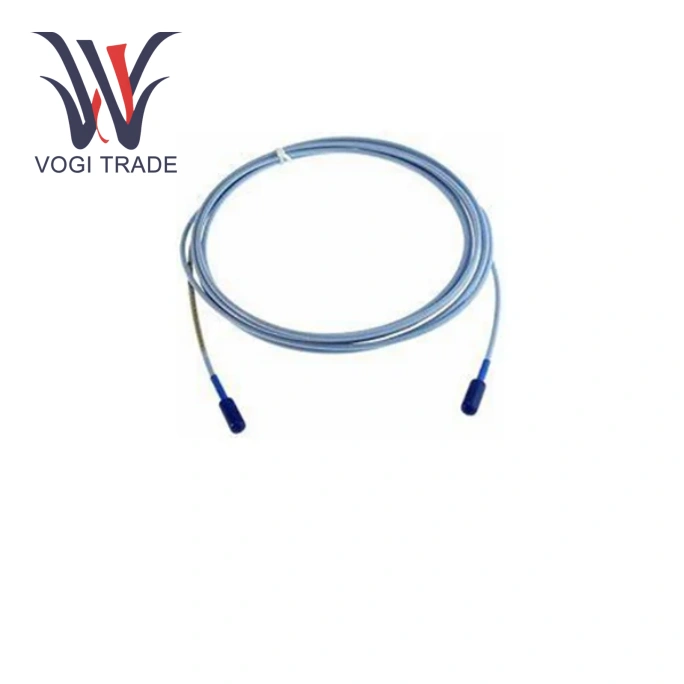

Belcente Nevada 330130-045-03-05

Parametri delle prestazioni

Sonde compatibili: compatibili con sonde da 8 mm e 5 mm.

Lunghezza del cavo: 4,5 metri.

Materiale del conduttore: rame staccato a treni.

Isolamento: polivinil cloruro di alta qualità (PVC).

Protezione: schermatura a doppio strato (treccia di rame + foglio di alluminio).

Intervallo di temperatura di funzionamento: da -40 ° C a +85 ° C.

Valutazione della protezione: il corpo via cavo soddisfa la valutazione della protezione IP65.

Prestazioni elettriche

Resistenza DC:

Conduttore centrale al conduttore centrale (RCORE): 0,99 Ω ± 0,15 Ω

Giacca al conduttore esterno (rjacket): 0,30 Ω ± 0,06 Ω

Capacità: 69,9 pf/m (tipico), influisce sulla trasmissione del segnale ad alta frequenza (può attenuare i segnali> 10 kHz).

Compatibilità: completamente intercambiabile con tutte le sonde e preamplificatori da 3300 xl 8mm

Integrità del segnale

Lunghezza massima del cavo: supporta 305 metri (1000 piedi) di cablaggio sul campo, ma richiede giunzioni per lunghezze superiori a 91,44 metri (300 piedi).

Risposta di frequenza: 0–10 kHz (± 3 dB)

Vantaggi del prodotto

Belcente Nevada 330130-045-03-05 ha eccellenti prestazioni anti-interferenza, la struttura a doppia schermata resiste efficacemente a una forte interferenza elettromagnetica generata da ambienti industriali come inverter e motori di grandi dimensioni.

Belcente Nevada 330130-045-03-05 Compatibile con sonde a corrente elevata da 8 mm e 5 mm.

Aree di applicazione

Belcente Nevada 330130-045-03-05 può essere utilizzato nel settore dell'energia, nell'industria petrolchimica, nell'industria della metallurgia, nell'industria energetica.

Caratteristiche fisiche e installazione

Il design fisico di Benly Nevada 330130-045-03-05 si concentra sulla durata e sulla facilità di installazione:

Connettori:

Connettori placcati in oro Clickloc per resistenza alla corrosione e installazione senza strumenti.

Tipo di interfaccia: connettore micro coassiale, diametro ≤ 7,24 mm (0,285 pollici).

Armatura: armatura in acciaio inossidabile con isolamento FEP (cavo standard) per ulteriore protezione meccanica.

Dimensioni e peso:

Peso unitario: 103 g/m (1,5 once/ft) (cavo di estensione corazzata).

Diametro esterno: il diametro esterno massimo dell'armatura è 7,67 mm (0,302 pollici) e il diametro esterno massimo incluso il manicotto protettivo è di 12,4 mm (0,49 pollici) (Figura 18).

Nota

Sono vietate modifiche non autorizzate: sono vietati il ​​taglio, la giunzione, la sostituzione di connettori e altre modifiche non autorizzate al cavo.

Evita il sovraccarico e la compressione: non sottoponuire il cavo a una tensione o pressione eccessiva. Evita di spremere o frantumare i componenti dell'attrezzatura per prevenire la rottura del conduttore interno o il danno all'isolamento, che potrebbero influire sulla trasmissione del segnale.
