Belcente Nevada 330130-045-00-CN

Brand: Belnty Nevada
Descrizione: cavo di estensione
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 10
Termina di pagamento: t/t
Porta di spedizione: Shenzhen

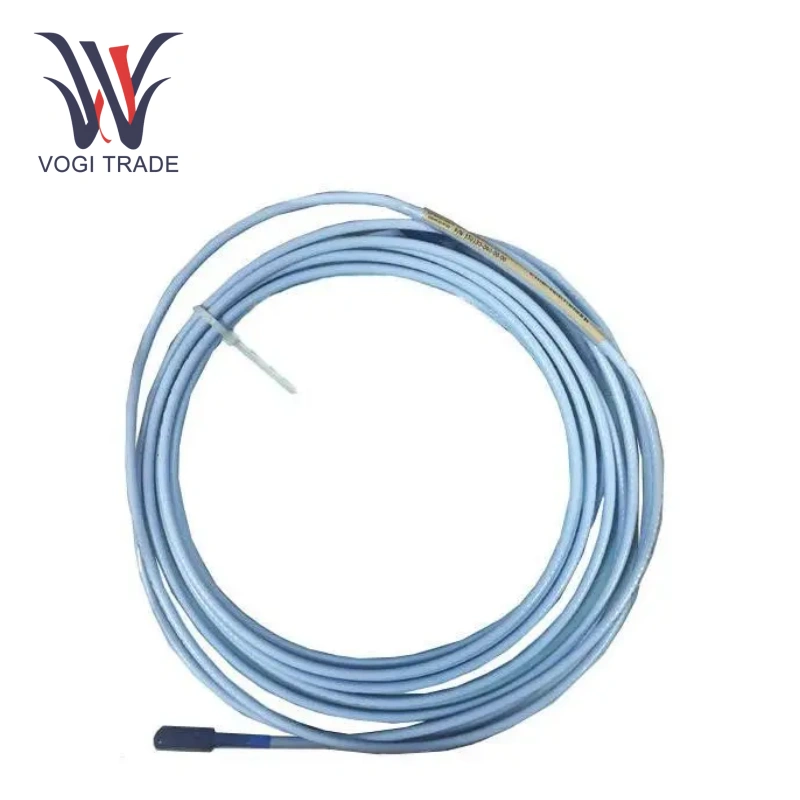

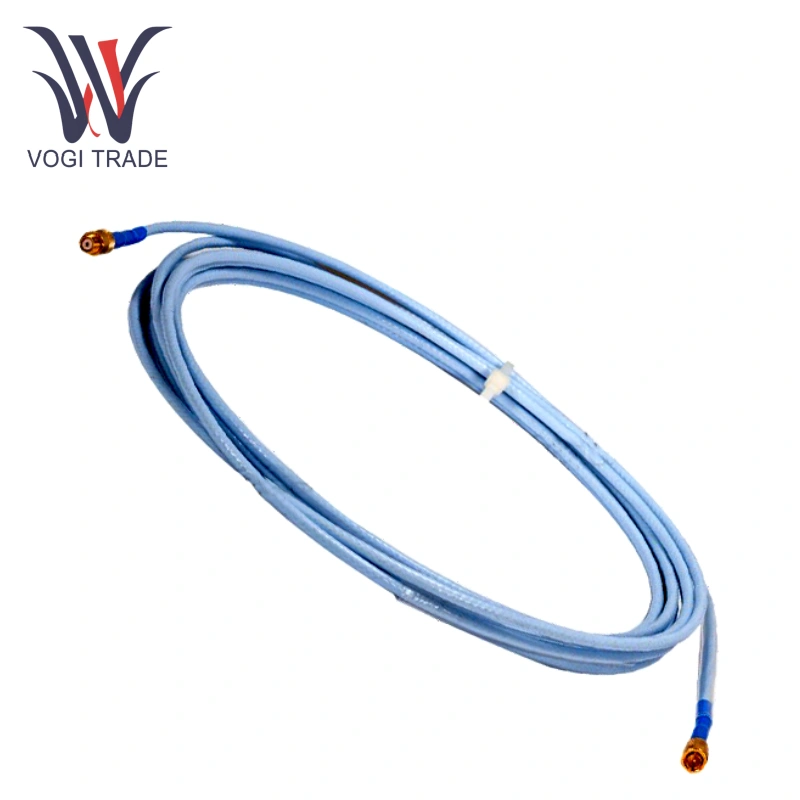

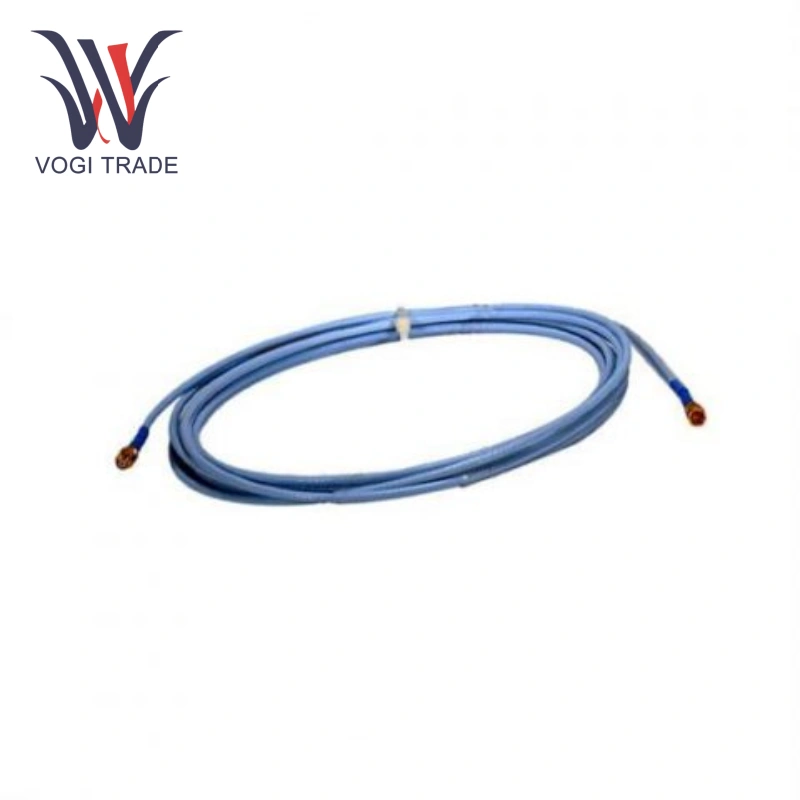

Il cavo di estensione di Benly Nevada 330130-045-00-CN è un cavo di estensione standard per la serie Benly Nevada 3300 XL. Collega la sonda all'amplificatore del proximitor, estendendo la distanza di trasmissione del segnale del sistema di monitoraggio. Utilizza un cavo coassiale a bassa perdita con connettori in rame placcati in oro Click per una connessione conveniente e sicura.

Invia richiesta

Descrizione del prodotto

Produzione	Benente Nevada
Numero modello	330130-045-00-CN
Numero di ordinazione	330130-045-00-CN
Catalogare	3300 xl
Paese di origine	America
Codice HS	8537101190
Dimensione	18188cm
Dimensione di imballaggio	212110 cm
Peso	0,8 kg

Parametri delle prestazioni

Tipo di prodotto: cavo di estensione standard 3300 xl

Lunghezza del cavo: 4,5 m (14,8 piedi)

Tipo di cavo: cavo coassiale a bassa perdita

Tipo di connettore: fare clic su LOC Connettore di rame placcato in oro

Resistenza CC: ≤15 Ω/km (a 20 ° C)

Capacità: ≤0,056 μf/km

Risposta di frequenza: 0 - 10 kHz

Resistenza al suolo scudo: ≤0,1 Ω

Temperatura operativa: da -52 ° C a +260 ° C (opzione cavo Viton)

Protezione dell'ingresso: IP67 (connettore)

Vantaggi del prodotto

Belcente Nevada 330130-045-00-CN con conduttore centrale a bassa resistenza e la progettazione schermata riducono efficacemente la perdita e l'interferenza del segnale.

Belcente Nevada 330130-045-00-CN utilizzato il design brevettato di Cableloc aumenta la resistenza alla trazione per prevenire la disconnessione del cavo accidentale, mentre il connettore Clickloc placcato in oro è resistente alla corrosione e all'ossidazione.

Belcente Nevada 330130-045-00-CN hanno intervalli di temperatura standard e estesi ospitano una vasta gamma di ambienti industriali, da temperature basse alle alte e il raggio di curvatura minimo limitato facilita l'installazione in spazi complessi.

Applicazione

Belly Nevada 330130-045-00-CN utilizzato nei sistemi di monitoraggio delle vibrazioni per apparecchiature come turbine a vapore e generatori, questo dispositivo viene utilizzato per estendere la distanza di trasmissione del segnale del sensore.

Belcente Nevada 330130-045-00-CN è adatto per il monitoraggio delle condizioni di pompe, compressori e altre attrezzature nelle piante petrolchimiche.

Belcente Nevada 330130-045-00-CN utilizzato in apparecchiature di lavorazione come macchine utensili, questo dispositivo viene utilizzato per collegare i sensori di monitoraggio della posizione e delle vibrazioni, contribuendo a migliorare l'accuratezza della lavorazione e fornire monitoraggio in tempo reale delle condizioni operative delle apparecchiature.

Nota

Compatibilità: questo cavo è destinato alla connessione solo a sistemi di monitoraggio delle serie 3300 XL e apparecchiature associate. Non connettersi ad apparecchiature incompatibili per evitare di danneggiare il cavo o causare guasti al sistema. Prima di collegare un nuovo sistema di monitoraggio, confermare la compatibilità del sistema e del cavo.

Parametri delle prestazioni

Sonde compatibili: compatibili con sonde da 8 mm e 5 mm.

Lunghezza del cavo: 4,5 metri.

Materiale del conduttore: rame staccato a treni.

Isolamento: polivinil cloruro di alta qualità (PVC).

Protezione: schermatura a doppio strato (treccia di rame + foglio di alluminio).

Intervallo di temperatura di funzionamento: da -40 ° C a +85 ° C.

Valutazione della protezione: il corpo via cavo soddisfa la valutazione della protezione IP65.

Prestazioni elettriche

Resistenza DC:

Conduttore centrale al conduttore centrale (RCORE): 0,99 Ω ± 0,15 Ω

Giacca al conduttore esterno (rjacket): 0,30 Ω ± 0,06 Ω

Capacità: 69,9 pf/m (tipico), influisce sulla trasmissione del segnale ad alta frequenza (può attenuare i segnali> 10 kHz).

Compatibilità: completamente intercambiabile con tutte le sonde e preamplificatori da 3300 xl 8mm

Integrità del segnale

Lunghezza massima del cavo: supporta 305 metri (1000 piedi) di cablaggio sul campo, ma richiede giunzioni per lunghezze superiori a 91,44 metri (300 piedi).

Risposta di frequenza: 0–10 kHz (± 3 dB)

Vantaggi del prodotto

Belcente Nevada 330130-045-03-05 ha eccellenti prestazioni anti-interferenza, la struttura a doppia schermata resiste efficacemente a una forte interferenza elettromagnetica generata da ambienti industriali come inverter e motori di grandi dimensioni.

Belcente Nevada 330130-045-03-05 Compatibile con sonde a corrente elevata da 8 mm e 5 mm.

Aree di applicazione

Belcente Nevada 330130-045-03-05 può essere utilizzato nel settore dell'energia, nell'industria petrolchimica, nell'industria della metallurgia, nell'industria energetica.

Caratteristiche fisiche e installazione

Il design fisico di Benly Nevada 330130-045-03-05 si concentra sulla durata e sulla facilità di installazione:

Connettori:

Connettori placcati in oro Clickloc per resistenza alla corrosione e installazione senza strumenti.

Tipo di interfaccia: connettore micro coassiale, diametro ≤ 7,24 mm (0,285 pollici).

Armatura: armatura in acciaio inossidabile con isolamento FEP (cavo standard) per ulteriore protezione meccanica.

Dimensioni e peso:

Peso unitario: 103 g/m (1,5 once/ft) (cavo di estensione corazzata).

Diametro esterno: il diametro esterno massimo dell'armatura è 7,67 mm (0,302 pollici) e il diametro esterno massimo incluso il manicotto protettivo è di 12,4 mm (0,49 pollici) (Figura 18).

Nota

Sono vietate modifiche non autorizzate: sono vietati il taglio, la giunzione, la sostituzione di connettori e altre modifiche non autorizzate al cavo.

Evita il sovraccarico e la compressione: non sottoponuire il cavo a una tensione o pressione eccessiva. Evita di spremere o frantumare i componenti dell'attrezzatura per prevenire la rottura del conduttore interno o il danno all'isolamento, che potrebbero influire sulla trasmissione del segnale.
