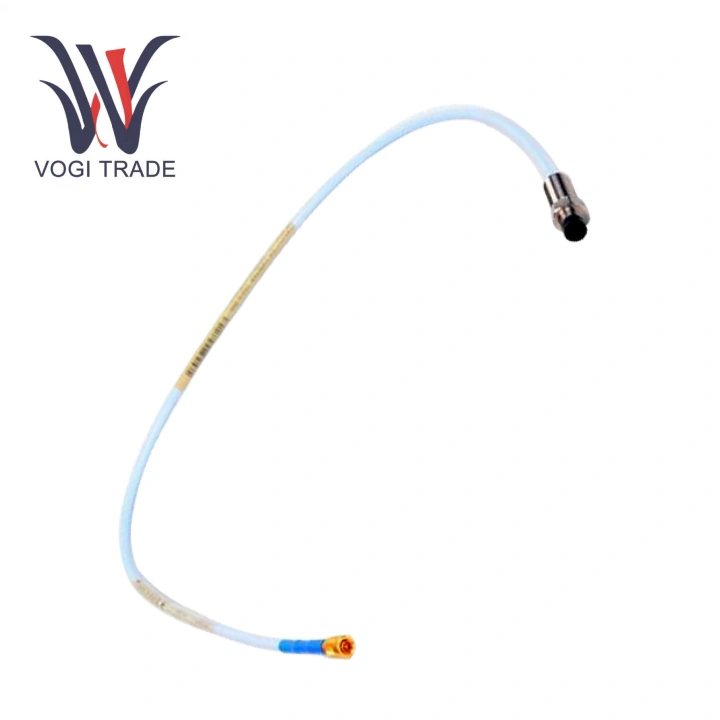

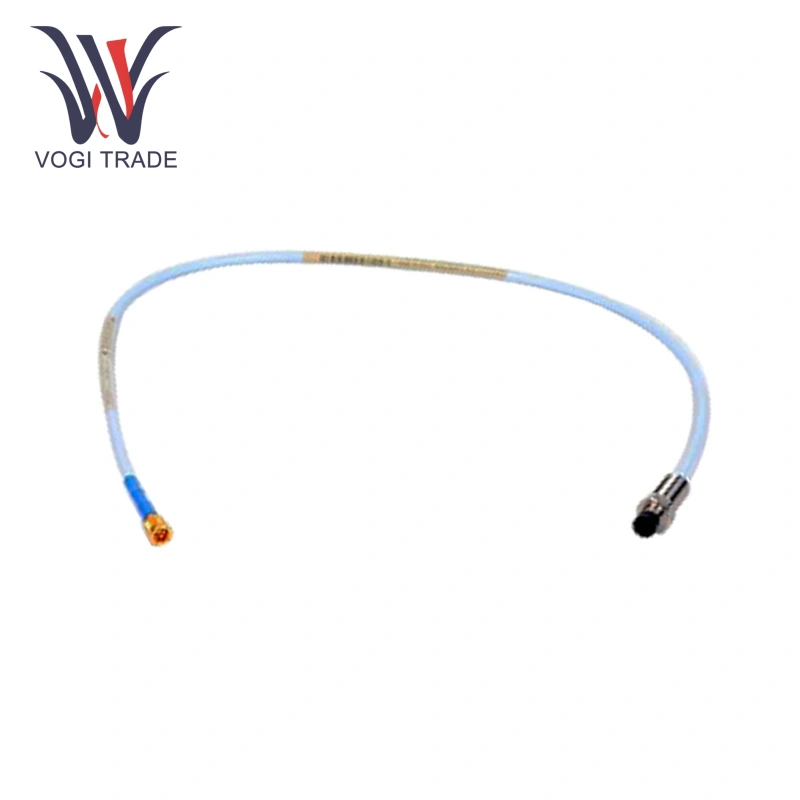

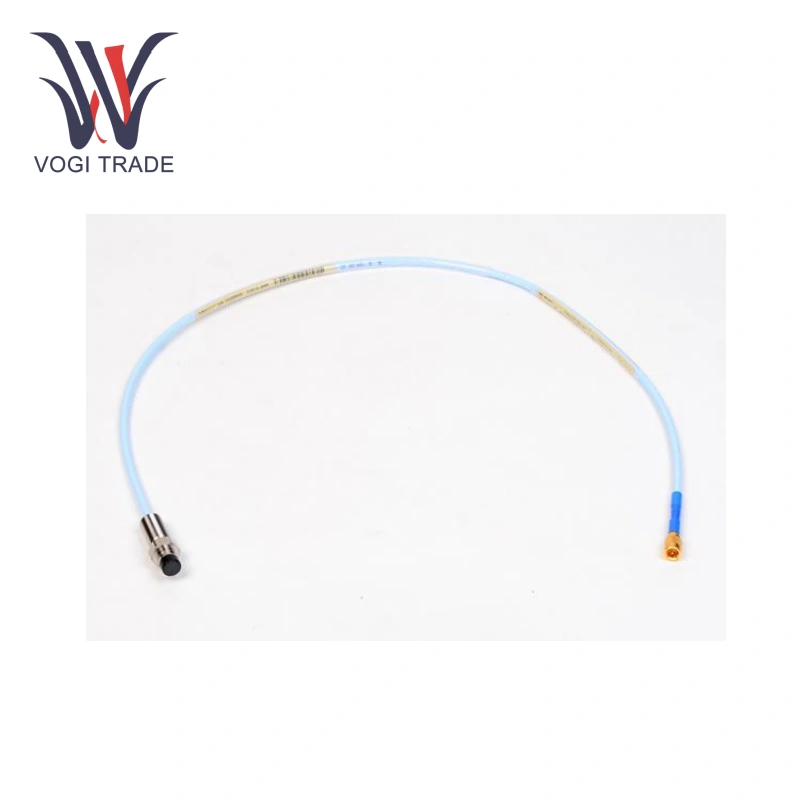

Bently Nevada 330105-02-12-05-02-00

Panoramica del prodotto

Specifiche fisiche e meccaniche

Dimensioni e peso:

Lunghezza non filettata (A): 5,0 mm (0,20 pollici).

Lunghezza della cassa (B): 30 mm (1,2 pollici).

Lunghezza totale (C): 0,5 metri (1,6 piedi), tolleranza +30%, -0%.

Peso della sonda: circa 323 g/m (11,4 once), basato su cavo standard.

Diametro massimo: 8,0 mm (0,31 pollici) sulla punta della sonda, diametro esterno massimo del connettore 7,24 mm (0,285 pollici).

Caratteristiche del prodotto

Misurazione accurata: Bently Nevada 330105-02-12-05-02-00 basato sui principi delle correnti parassite, misura con precisione lo spostamento statico e le vibrazioni dinamiche, fornendo dati affidabili per la valutazione dello stato delle apparecchiature.

Installazione semplice: Bently Nevada 330105-02-12-05-02-00 con il design della filettatura standard 3/8 - 24 UNF, accoppiato con un connettore coassiale micro Click Loc, consente un'installazione semplice ed efficiente.

Connessione affidabile: Bently Nevada 330105-02-12-05-02-00 utilizza il connettore micro coassiale Click Loc fornisce una connessione sicura, riducendo efficacemente problemi come allentamento e scarso contatto durante la trasmissione del segnale, garantendo una trasmissione stabile del segnale.

Applicazioni

Industria energetica: Bently Nevada 330105-02-12-05-02-00 utilizzato in apparecchiature quali turbine a vapore e generatori per monitorare le vibrazioni radiali e lo spostamento assiale degli alberi, garantendo il funzionamento stabile delle apparecchiature elettriche.

Produzione industriale: Bently Nevada 330105-02-12-05-02-00 può essere installato su apparecchiature quali motori e macchine utensili per monitorare le vibrazioni, ottimizzare i parametri operativi e ridurre al minimo l'impatto dei guasti delle apparecchiature sui programmi di produzione.

Guida all'installazione

Funzione di montaggio inverso: la sonda è progettata per il montaggio inverso (filettatura sul lato punta), rendendola adatta per applicazioni con vincoli di spazio. Il manicotto della sonda fornisce protezione durante l'installazione.

Accessori consigliati:

Staffa di montaggio: include la staffa di montaggio filettata in alluminio (137492-01 per filettature 3/8-24) con un foro per il cavo di sicurezza.

Gestione dei cavi: utilizzare nastro autoadesivo in silicone (03200006) o una protezione per connettore; tuttavia, la versione con montaggio inverso non supporta la protezione integrata.

Applicazione della coppia: utilizzare una chiave dinamometrica e rispettare i valori consigliati di 7,5 N·m (66 in·lbf). Evitare di superare il valore massimo di 22,6 N·m per evitare danni alla filettatura.

Impostazione della distanza: la distanza consigliata per la vibrazione radiale è -9 V CC (circa 1,27 mm). È necessaria la calibrazione sull'acciaio AISI 4140 (impostazione predefinita).
