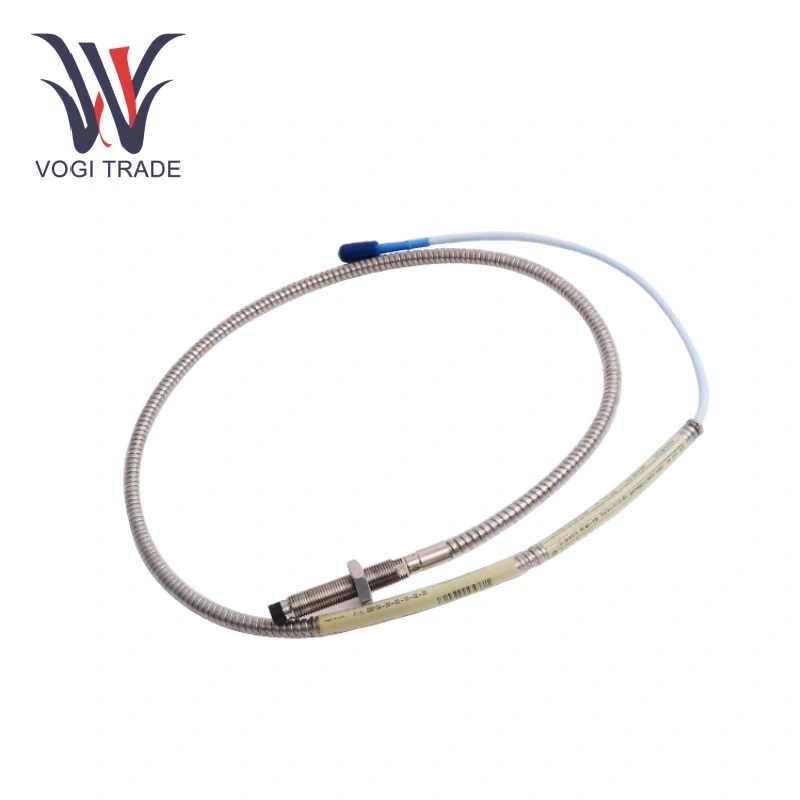

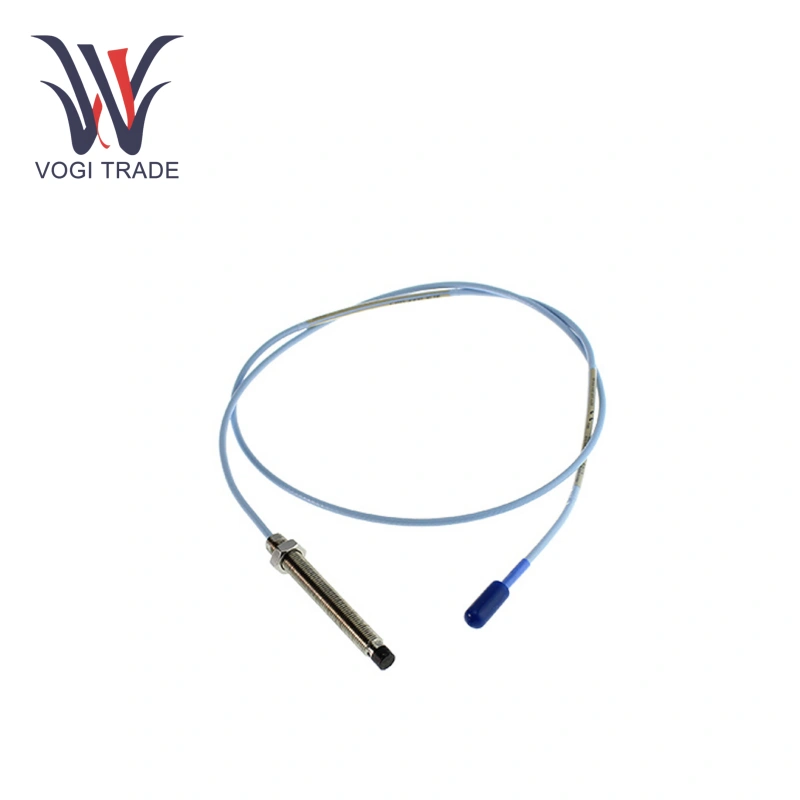

Bently Nevada 330104-10-19-10-02-00

Panoramica del prodotto

Caratteristiche Elettriche:

Intervallo lineare: 2 mm (80 mil)

Fattore di scala incrementale (ISF): per un sistema da 1,0 m, ISF = 7,87 V/mm ± 5%.

Resistenza di uscita: 50 Ω.

Risposta in frequenza: 0-10 kHz, +0, -3 dB, supporta il cablaggio sul campo fino a 305 m.

Dimensione minima del target: diametro 15,2 mm.

Diametro albero consigliato: minimo 50,8 mm, consigliato 76,2 mm.

Caratteristiche Meccaniche:

Materiale della sonda:

Punta della sonda: plastica in polifenilene solfuro (PPS) per resistenza all'abrasione e agli agenti chimici.

Corpo della sonda: acciaio inossidabile AISI 303 o 304 (SST) per una maggiore resistenza meccanica.

Armatura: acciaio inossidabile AISI 302 o 304 con rivestimento in FEP per una maggiore protezione. Specifiche del cavo:

Cavo standard: triassiale 75Ω, isolamento FEP.

Resistenza alla trazione: massimo 330 N (75 lbf) dall'alloggiamento della sonda ai cavi, 270 N (60 lbf) al connettore.

Raggio di curvatura: minimo 25,4 mm (1,0 pollici) per evitare danni dovuti a una flessione eccessiva.

Connettore: connettore ClickLoc in ottone placcato oro o rame berillio placcato oro, resistente alla corrosione e a tenuta manuale.

Caratteristiche del prodotto

Misurazione precisa: Bently Nevada 330104-10-19-10-02-00 con elevata linearità e sensibilità consente la misurazione precisa di spostamenti minimi e vibrazioni dei componenti dell'apparecchiatura, fornendo dati affidabili per valutare le condizioni operative dell'apparecchiatura.

Resilienza ambientale: Bently Nevada 330104-10-19-10-02-00 utilizza la punta della sonda realizzata in PPS resistente all'usura e agli agenti chimici, mentre l'alloggiamento in acciaio inossidabile è resistente agli urti e alla corrosione, garantendo un funzionamento stabile in ambienti industriali difficili.

Connessione affidabile: Bently Nevada 330104-10-19-10-02-00 utilizza il connettore micro coassiale Click Loc fornisce una connessione sicura, riducendo efficacemente problemi come allentamento e scarso contatto durante la trasmissione del segnale.

Applicazioni

Industria energetica: Bently Nevada 330104-10-19-10-02-00 è utilizzato in apparecchiature quali turbine a vapore e generatori, monitora le vibrazioni radiali e lo spostamento assiale degli alberi per garantire il funzionamento stabile delle apparecchiature elettriche.

Industria petrolchimica: Bently Nevada 330104-10-19-10-02-00 è adatto per apparecchiature come compressori e pompe, monitora le vibrazioni in tempo reale per identificare tempestivamente potenziali guasti alle apparecchiature.

Nota

Installazione e manutenzione:

Connettori: utilizzare connettori ClickLoc, serrare a mano (coppia non superiore a 0,565 N·m). L'opzione DD=02 non include una protezione del connettore; si consiglia di aggiungere una protezione per ambienti difficili.

Gestione dei cavi: raggio di curvatura minimo 25,4 mm; evitare curve strette. Per il cablaggio in campo, utilizzare un cavo tripolare schermato a tre conduttori (0,2-1,5 mm²), con una lunghezza massima di 305 m.

Impostazione della distanza: la distanza di vibrazione radiale consigliata è -9 V CC (circa 1,27 mm) per garantire che rientri nell'intervallo lineare.
