Belcente Nevada 330104-10-13-05-02-05

330104-AA-BB-CC-DD-EE

330104-10-13-05-02-05

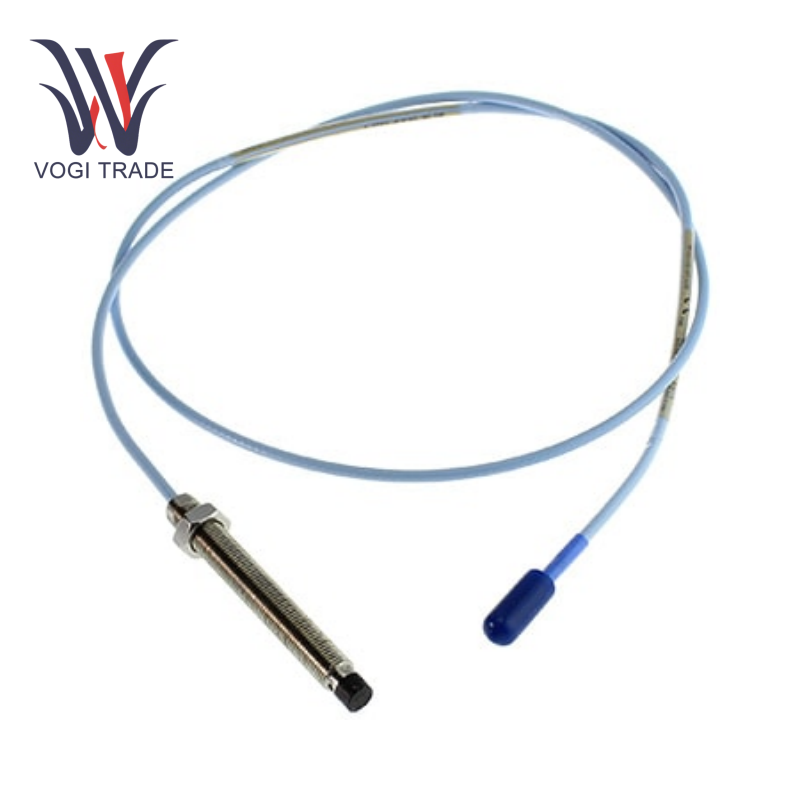

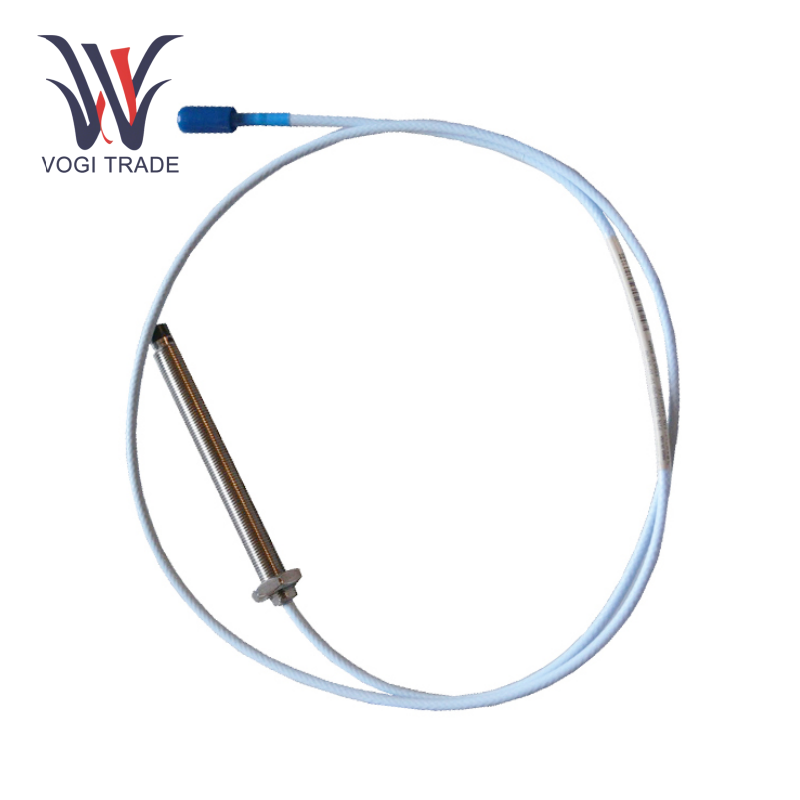

330104: sonda 3300 xl da 8 mm, thread M10 x 1, con armatura

10 (lunghezza non thread): 100mm

13 (lunghezza complessiva del caso) ： 130 mm

05 (lunghezza totale) ： 0,5 metri (1,6 piedi)

02 (connettore e cavo) ： Connettore ClickLoc coassiale in miniatura, cavo standard

05 (approvazione dell'agenzia) ： CSA, ATEX, IECEX Approvals

Parametri tecnici

Intervallo di misurazione: intervallo lineare tipico 2 mm (errore a fondo scala ± 0,5%)

Sensibilità: fattore di scala del sistema standard 7,87 V/mm (200 mV/mil), Belntly Nevada 330104-10-13-05-02-05 supporta vibrazioni dinamiche ad alta precisione e misurazione della posizione statica

Risposta di frequenza: 0–10 kHz (tipico +0 ~ -3 dB), Belly Nevada 330104-10-13-05-02-05 è adatto per apparecchiature rotanti ad alta velocità

Temperatura operativa

Sonda: da -51 ° C a +177 ° C (versione standard); Estensione opzionale a +260 ° C (versione ETR)

Preamplificatore: da -35 ° C a +85 ° C (temperatura operativa), temperatura di conservazione da -35 ° C a +100 ° C

Livello di protezione: IP65/IP67 (spray per polvere, impermeabile o immersione)

Caratteristiche meccaniche ed elettriche

Metodo di montaggio: filo standard 3/8-24 UNF, compatibile con il montaggio della ferrovia o del pannello.

Interfaccia del cavo: connettore coassiale ClickLOC, supporta plug-in rapido e estrazione, resistenza alla trazione 330 N (75 libbre).

Capacità anti-interferenza: con il design ottimizzato di schermatura RFI/EMI, Belly Nevada 330104-10-13-05-02-05 è conforme alla certificazione CE e non richiede ulteriori misure di schermatura.

Funzioni e vantaggi principali

Monitoraggio ad alta precisione: Belly Nevada 330104-10-13-05-02-05 rileva la vibrazione dell'albero, lo spostamento e la velocità attraverso il principio di induzione elettromagnetica, il segnale di tensione delle uscite che è linearmente correlato alla distanza target e ha una risoluzione dinamica di fino a 0,1 micron.

Affidabilità industriale: è conforme allo standard API 670 (4a edizione) e soddisfa i rigorosi requisiti dell'industria petrolifera e del gas per i sistemi di protezione meccanica.

Supporta l'intercambiabilità dei componenti (sonda, preamplificatore, cavo), non è necessario ricalibrazione e riduce i costi di manutenzione.

Adattabilità flessibile: si integra perfettamente con preamplificatori della serie 3300 XL (come 330180-50-00) e cavi di estensione (come serie 330130), supportando la distanza di trasmissione del segnale esteso compatibile con componenti della serie non XL (come la sonda 3300 5 mm), adattando a diverse restrizioni di installazione.
