Bently Nevada 330104-00-05-10-02-05

Caratteristiche fisiche

Il design fisico del 330104-00-05-10-02-05 si basa sulla configurazione di montaggio standard e include le seguenti caratteristiche principali:

Punta della sonda: diametro di 8,0 mm (0,31 pollici), incapsulata in plastica di polifenilene solfuro (PPS), che garantisce durata e resistenza ai danni fisici. Il documento consiglia di utilizzare una sonda da 8 mm quando possibile per ottimizzare la robustezza (Note sulla descrizione, Nota 7).

Materiale alloggiamento: acciaio inossidabile AISI 303 o 304 (SST) con filettature M10x1. Le lunghezze dell'alloggiamento sono 0,5 pollici (BB=05) e 0,0 pollici (AA=00).

Cavo e connettore: cavo triassiale standard da 75 Ω con isolamento FEP, diametro esterno massimo 3,68 mm (0,145 pollici). Con armatura in acciaio inossidabile, diametro esterno massimo 7,67 mm (0,302 pollici), che fornisce una resistenza alla trazione di 330 N (75 lbf). Il connettore è di tipo ClickLoc, realizzato in ottone placcato oro o rame berillio, e può essere installato senza attrezzi (sezione Connettori).

Dimensioni d'ingombro: lunghezza totale 1,0 metro (CC=10), tolleranza +30%, -0%. La sezione dell'armatura è generalmente 300 mm (11,8 pollici) più corta della lunghezza del cavo (Note sulla figura, Nota 6).

Opzioni di montaggio: la configurazione standard include un dado di bloccaggio M17 o 9/16 pollici (Note sulla figura, nota 2). Può essere utilizzato con staffe di montaggio filettate in alluminio o fenoliche (come 137492-04 o 27474-04).

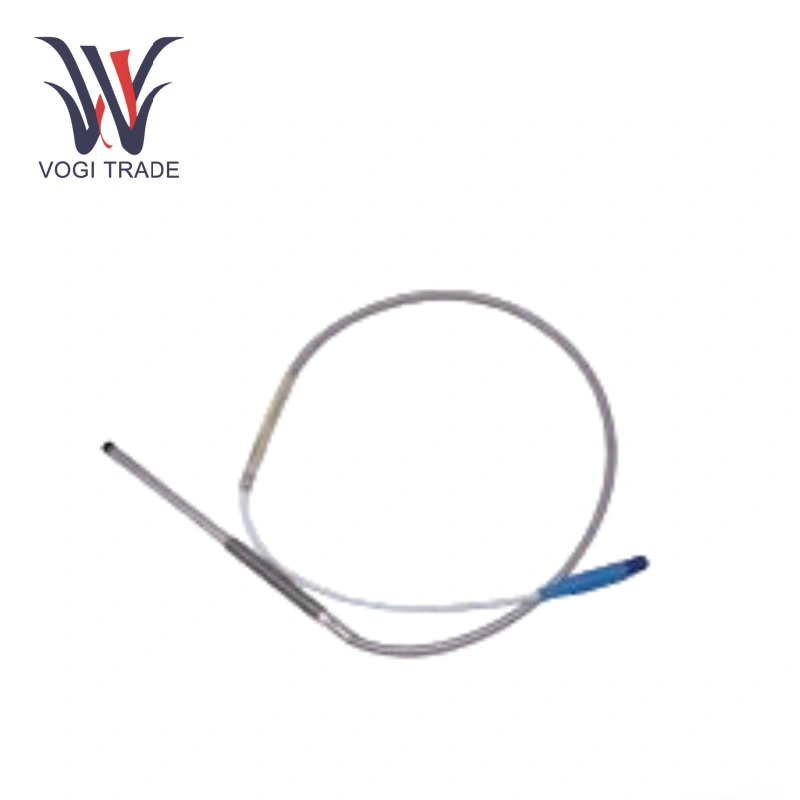

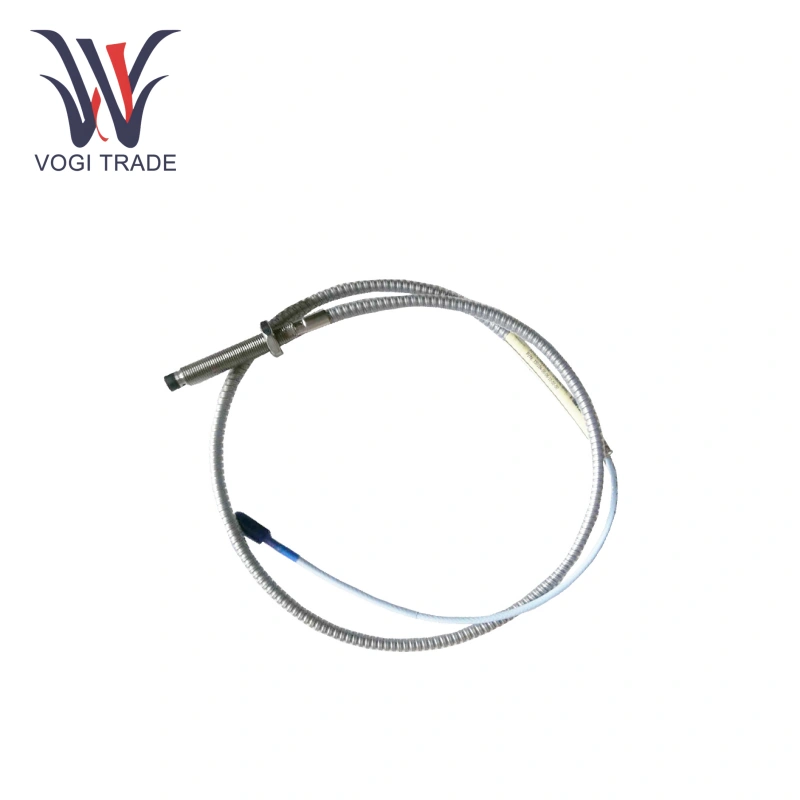

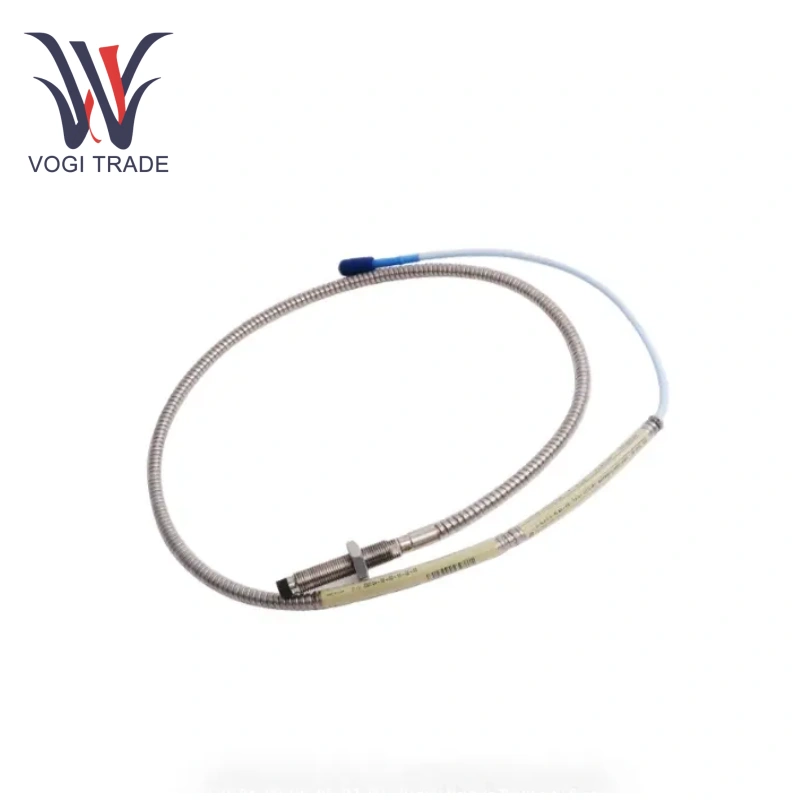

Le immagini illustrano l'aspetto fisico e i dettagli dimensionali del 330104, inclusa la punta della sonda, le filettature dell'alloggiamento, il cavo e la disposizione del connettore.

Caratteristiche del prodotto

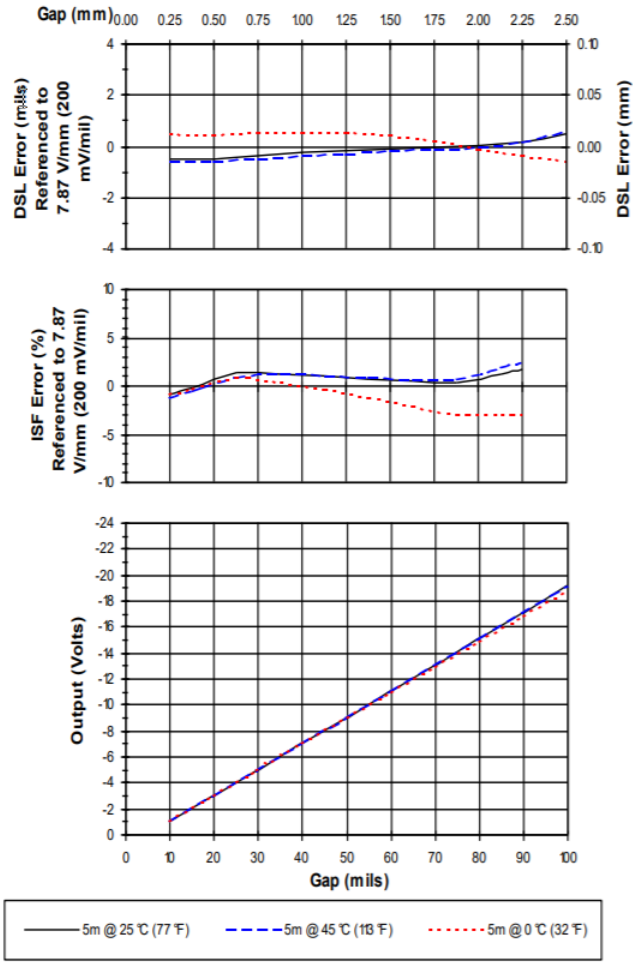

Misurazione ad alta precisione: Bently Nevada 330104-00-05-10-02-05 ha un'elevata sensibilità, con una precisione di ±1% del fondo scala, cattura con precisione anche i più piccoli cambiamenti nelle vibrazioni o nello spostamento dell'apparecchiatura.

Resistente all'ambiente: Bently Nevada 330104-00-05-10-02-05 può funzionare in modo stabile in un ampio intervallo di temperature da -52°C a +177°C e l'alloggiamento robusto resiste a fattori ambientali difficili come polvere e spruzzi d'acqua.

Installazione semplice: Bently Nevada 330104-00-05-10-02-05 con il design standard del connettore e del cavo, insieme alla dimensione ottimale della sonda, facilita l'installazione sull'apparecchiatura, consentendo posizioni di installazione flessibili in base alle effettive esigenze di monitoraggio.

Applicazioni

Petrolchimico: Bently Nevada 330104-00-05-10-02-05 può essere installato su apparecchiature chiave come compressori e pompe, monitora le vibrazioni e i cambiamenti di posizione durante il funzionamento, consentendo il rilevamento tempestivo di potenziali guasti alle apparecchiature.

Produzione industriale: Bently Nevada 330104-00-05-10-02-05 è adatto per motori, macchine utensili, ventilatori e altre apparecchiature. Monitorando le vibrazioni e lo spostamento, ottimizza i parametri operativi dell'attrezzatura, migliora la precisione della lavorazione e previene i danni all'attrezzatura causati dalle vibrazioni.
