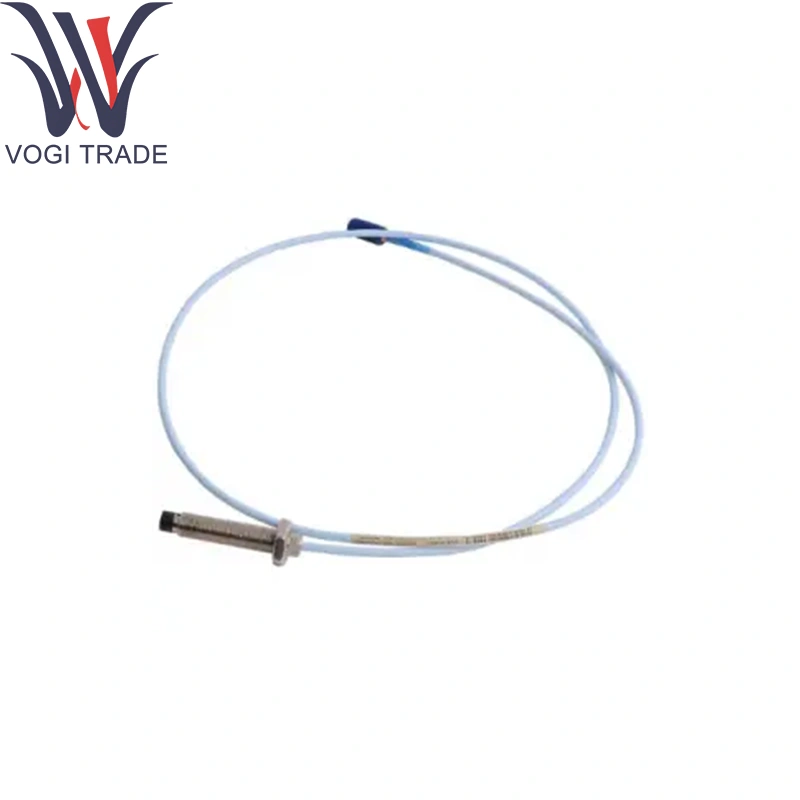

Belcente Nevada 330103-03-10-10-02-00

Informazioni di ordinazione

3300 xl 8 mm sonde di prossimità, metrica

330103 3300 xl 8 mm sonda, m10 x 1 thread, senza armatura (2)

330104 3300 XL 8 mm sonda, thread M10 x 1, con armatura (2)

Parte numero-AA-BB-CC-DD-EE

A: opzione di lunghezza non thread

Ordine con incrementi di 10 mm

Configurazioni di lunghezza:

Lunghezza massima non thread: 230 mm

Lunghezza minima non thread: 0 mm

Esempio: 0 6 = 60 mm

B: opzione complessiva di lunghezza del caso

Ordine con incrementi di 10 mm

Configurazioni del thread metrico:

Lunghezza massima del caso: 250 mm

Lunghezza minima del caso: 20 mm

Esempio: 0 6 = 60 mm

C: opzione di lunghezza totale

05 0,5 metri (1,6 piedi)

10 1,0 metri (3,3 piedi)

15 1,5 metri (4,9 piedi)

20 2,0 metri (6,6 piedi)

50 5,0 metri (16,4 piedi)

90 9,0 metri (29,5 piedi)

D: connettore e opzione di tipo cavo

01 Connettore ClickLoc coassiale in miniatura con protezione connettore, cavo standard

02 Connettore Clickloc coassiale in miniatura, cavo standard

11 Connettore Clickloc coassiale in miniatura con protezione connettore, cavo Fluidloc

12 connettore Clickloc coassiale in miniatura, cavo Fluidloc

E: opzione di approvazione dell'agenzia

00 non richiesto

05 CSA, Atex, IECEX Approvals

Parametri tecnici

Range lineare: 1,0 mm (40 mils) su vasta scala per Belnty Nevada 330103-03-10-10-10-02-00

Sensibilità: 50mv/µm (125mV/mil) ± 5% a –23VDC Eccitazione in Belntamente Nevada 330103-03-10-10-02-00

Span di output: da –2v a –12vdc su gamma lineare

Linearità: ± 1% di scala generale

Risposta di frequenza: DC a 10kHz (–3db)

Temperatura operativa: –35 ° C a +125 ° C (sonda); –20 ° C a +80 ° C (cavo)

Sigillo ambientale: IP65 quando si accoppiava

Classificazione della pressione: richiede ghiandola in bulce o Thermowell per applicazioni pressurizzate

Funzione del prodotto

Belcente Nevada 330103-03-10-10-02-00 converte le minime variazioni di gap d'aria tra la punta della sonda e l'albero rotante in una tensione CA proporzionale allo spostamento. Il segnale a basso rumore e abbinato all'impedenza viene trasmesso tramite i moduli di Belly Nevada 330103-03-10-10-10-02-00 ai moduli Proximitor® per la linearizzazione e l'analisi in tempo reale.

Aree di applicazione

Turbine a vapore e a gas: detection-cuscinetto e sfregamento utilizzando Belnty Nevada 330103-03-10-10-02-00 nelle configurazioni di controllo del cabinetto di controllo

Compressori e pompe: feedback della posizione dell'albero per il controllo delle sorgenti

Motori e generatori: autorizzazione e squilibrio di squilibrio finale

Pacchetti di skid OEM: cablaggio interno in skid con Belcente Nevada 330103-03-10-10-02-00

R&D e strutture di test: posizionamento flessibile della sonda per studi con Belnty Nevada 330103-03-10-10-02-00
