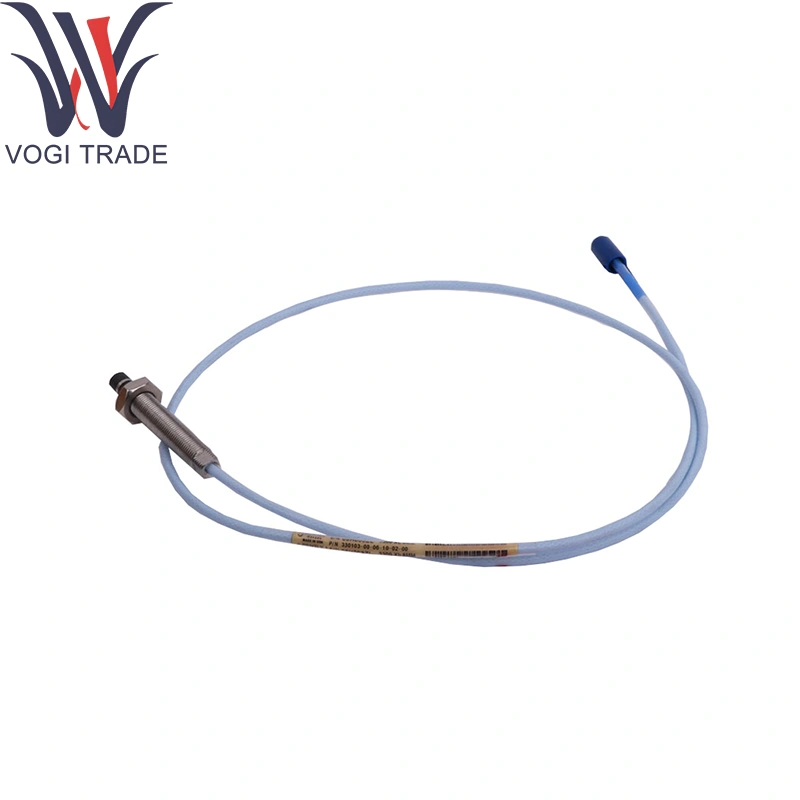

Belcente Nevada 330103-00-06-10-02-00

Informazioni di ordinazione

330103 3300 xl 8 mm sonda, m10 x 1 thread, senza armatura (2)

330104 3300 XL 8 mm sonda, thread M10 x 1, con armatura (2)

Parte numero-AA-BB-CC-DD-EE

A: opzione di lunghezza non thread

Ordine con incrementi di 10 mm

Configurazioni di lunghezza:

Lunghezza massima non thread: 230 mm

Lunghezza minima non thread: 0 mm

Esempio: 0 6 = 60 mm

B: opzione complessiva di lunghezza del caso

Ordine con incrementi di 10 mm

Configurazioni del thread metrico:

Lunghezza massima del caso: 250 mm

Lunghezza minima del caso: 20 mm

Esempio: 0 6 = 60 mm

C: opzione di lunghezza totale

05 0,5 metri (1,6 piedi)

10 1,0 metri (3,3 piedi)

15 1,5 metri (4,9 piedi)

20 2,0 metri (6,6 piedi)

50 5,0 metri (16,4 piedi)

90 9,0 metri (29,5 piedi)

D: connettore e opzione di tipo cavo

01 Connettore ClickLoc coassiale in miniatura con protezione connettore, cavo standard

02 Connettore Clickloc coassiale in miniatura, cavo standard

11 Connettore Clickloc coassiale in miniatura con protezione connettore, cavo Fluidloc

12 connettore Clickloc coassiale in miniatura, cavo Fluidloc

E: opzione di approvazione dell'agenzia

00 non richiesto

05 CSA, Atex, IECEX Approvals

Parametri tecnici

Range lineare: 1,0 mm (40 mils) su vasta scala per Belnty Nevada 330103-00-06-10-02-00

Sensibilità: 50mv/µm (125mV/mil) ± 5% a –23VDC Eccitazione in Belntamente Nevada 330103-00-06-10-02-00

Span di output: da –2v a –12vdc su gamma lineare

Linearità: ± 1% di scala generale

Risposta di frequenza: DC a 10kHz (–3db)

Temperatura operativa: –35 ° C a +125 ° C (sonda); –20 ° C a +80 ° C (cavo)

Sigillo ambientale: IP65 quando si accoppiava in connettore compatibile

Classificazione della pressione: utilizzare con paratia o Thermowell per applicazioni pressurizzate

Funzione del prodotto

Belcente Nevada 330103-00-06-10-02-00 trasduce le variazioni minime nell'attuale dell'aria tra la punta della sonda e l'albero rotante in una tensione CA proporzionale allo spostamento. Il cavo non armato e abbinato al cavo di impedenza fa la fedeltà del segnale tramite Belly Nevada 330103-00-06-10-02-00, fornendo output ai moduli Proximitor® per la linearizzazione e l'analisi in tempo reale.

Aree di applicazione

Turbine a vapore e a gas: autorizzazione del cuscinetto e rilevamento precoce con Belcente Nevada 330103-00-06-10-02-00 in mobili chiusi

Compressori e pompe centrifughe: feedback della posizione dell'albero e supporto per il controllo delle sale

MOTORI E GENERATORI INDUSTRIALE: monitoraggio di squilibrio e disallineamento in contenitori protetti

R&D e strutture di test: studi di vibrazione su scala di laboratorio con posizionamento flessibile della sonda

Pacchetti di skid OEM: imbracature interne della sonda in macchinari con Belcy Nevada 330103-00-06-10-02-00
