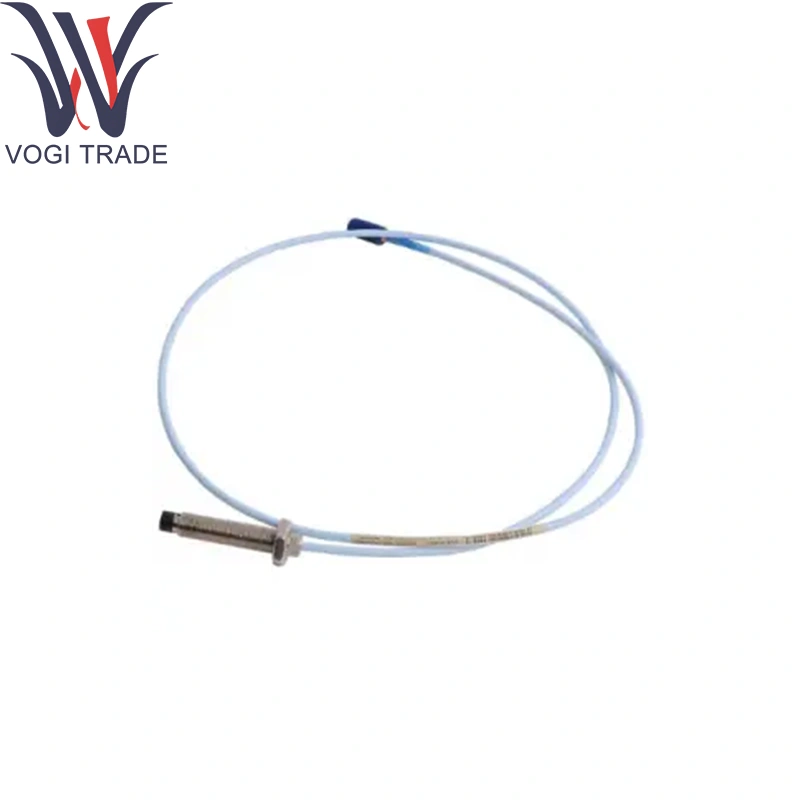

Belcente Nevada 330103-00-05-05-02-00

Informazioni di ordinazione

3300 xl 8 mm sonde di prossimità, metrica

330103 3300 xl 8 mm sonda, m10 x 1 thread, senza armatura (2)

330104 3300 XL 8 mm sonda, thread M10 x 1, con armatura (2)

Parte numero-AA-BB-CC-DD-EE

A: opzione di lunghezza non thread

Ordine con incrementi di 10 mm

Configurazioni di lunghezza:

Lunghezza massima non thread: 230 mm

Lunghezza minima non thread: 0 mm

Esempio: 0 6 = 60 mm

B: opzione complessiva di lunghezza del caso

Ordine con incrementi di 10 mm

Configurazioni del thread metrico:

Lunghezza massima del caso: 250 mm

Lunghezza minima del caso: 20 mm

Esempio: 0 6 = 60 mm

C: opzione di lunghezza totale

05 0,5 metri (1,6 piedi)

10 1,0 metri (3,3 piedi)

15 1,5 metri (4,9 piedi)

20 2,0 metri (6,6 piedi)

50 5,0 metri (16,4 piedi)

90 9,0 metri (29,5 piedi)

D: connettore e opzione di tipo cavo

01 Connettore ClickLoc coassiale in miniatura con protezione connettore, cavo standard

02 Connettore Clickloc coassiale in miniatura, cavo standard

11 Connettore Clickloc coassiale in miniatura con protezione connettore, cavo Fluidloc

12 connettore Clickloc coassiale in miniatura, cavo Fluidloc

E: opzione di approvazione dell'agenzia

00 non richiesto

05 CSA, Atex, IECEX Approvals

Parametri tecnici

Range lineare: 1,0 mm (40 mils) su vasta scala per Belnty Nevada 330103-00-05-05-02-00

Sensibilità: 50mv/µm (125mV/mil) ± 5% a –23VDC Eccitazione in Belntamente Nevada 330103-00-05-05-02-00

Span di output: da –2v a –12V su intervallo lineare

Linearità: ± 1% di scala generale

Risposta di frequenza: DC a 10kHz (–3db)

Temperatura operativa: –35 ° C a +125 ° C (sonda); –20 ° C a +80 ° C (cavo PVC)

Sigillo ambientale: IP65 quando si accoppiava al connettore

Classificazione della pressione: utilizzare con paratia o Thermowell per applicazioni pressurizzate

Funzione del prodotto

Belcente Nevada 330103-00-05-05-02-00 converte le minime variazioni di gap aria tra la punta della sonda e l'albero rotante in una tensione CA proporzionale. Il cavo non armato e abbinato all'impedenza trasmette segnali a basso rumore tramite Belly Nevada 330103-00-05-05-02-00 ai moduli Proximitor® per linearizzazione, digitalizzazione e analisi di autorizzazione/vibrazione in tempo reale.

Aree di applicazione

Turbine a vapore e a gas: spazio per cuscinetti e rilevamento di sfregamenti con Belcente Nevada 330103-00-05-05-02-00 in mobili protetti

Compressori centrifughi e alternativi: controllo del controllo e feedback dell'albero

Pompe e motori industriali: monitoraggio di squilibrio e disallineamento all'interno di recinti

Strutture di ricerca e test: studi di vibrazione ad alta fedeltà che utilizzano Belly Nevada 330103-00-05-05-02-00

Skids e pannelli OEM: imbracature di sonda interne in pacchetti con Belnty Nevada 330103-00-05-05-02-00
