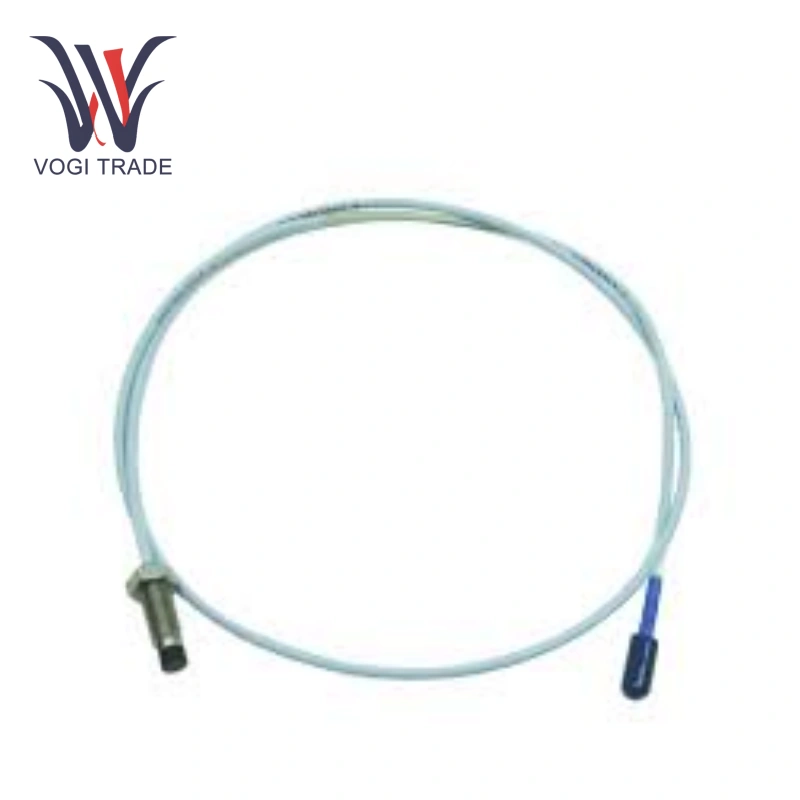

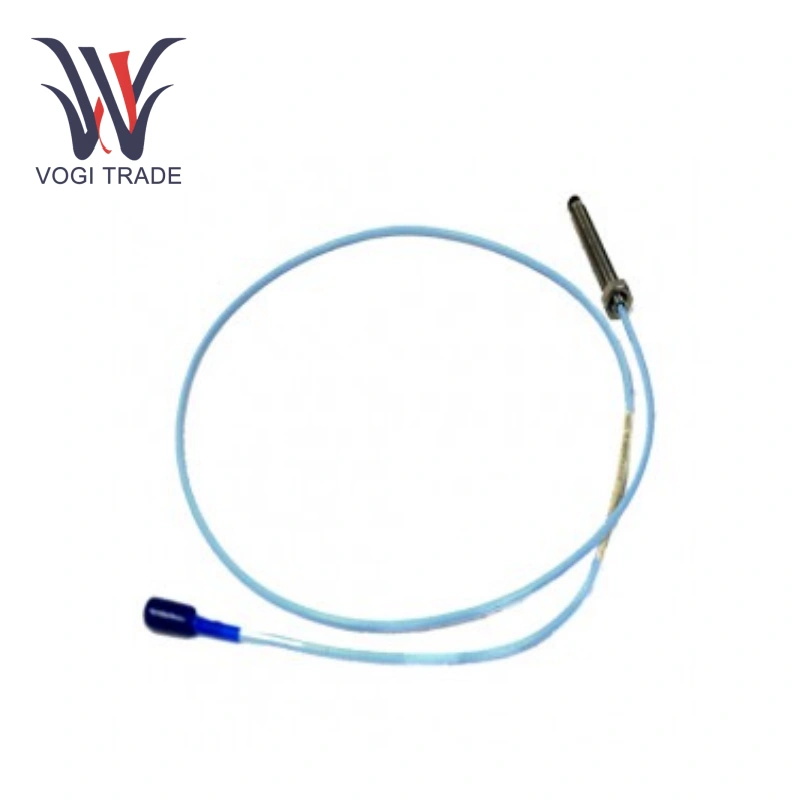

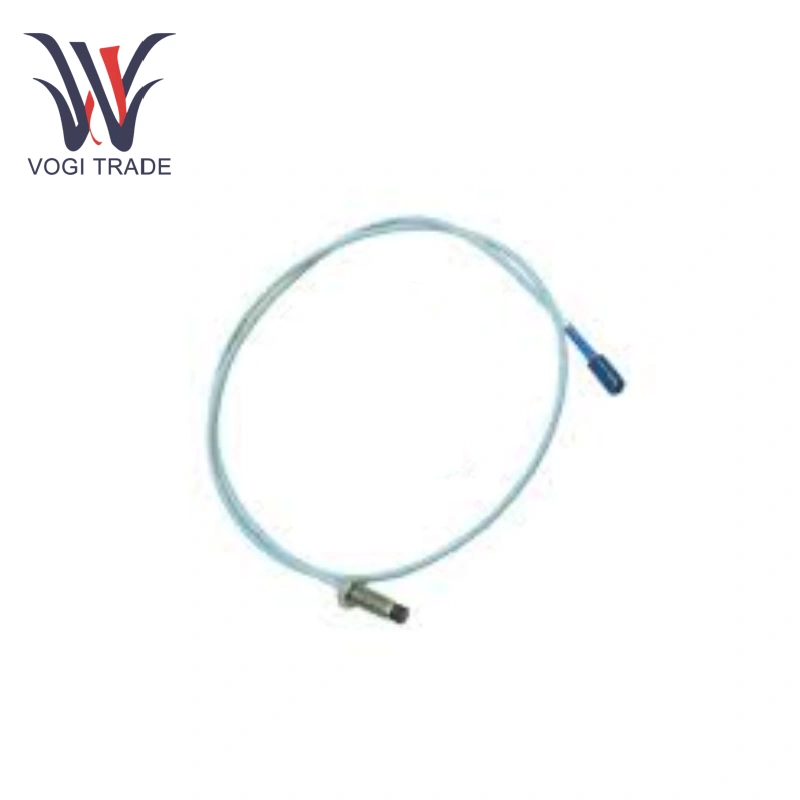

Bently Nevada 330101-00-36-10-02-CN

Panoramica del prodotto

Caratteristiche Elettriche:

Intervallo lineare: 2 mm (80 mils), a partire da 0,25 mm (10 mils) dalla superficie target, con un intervallo di uscita compreso tra circa -1 V CC e -17 V CC. È possibile misurare direttamente sia i valori statici (posizione) che quelli dinamici (vibrazione).

Fattore di scala incrementale (ISF): per un sistema da 1,0 m (CC=10), l'ISF è 7,87 V/mm (200 mV/mil) ±5%, compreso l'errore di intercambiabilità (testato da 0°C a +45°C).

Deviazione (DSL): inferiore a ±0,025 mm (±1 mil) nell'intervallo da 0°C a +45°C.

Risposta in frequenza: da 0 a 10 kHz, +0, -3 dB, supporta lunghezze di cablaggio sul campo fino a 305 m.

Dimensione minima del target: diametro 15,2 mm (0,6 pollici) (bersaglio piatto). Impostazione del gioco consigliata: -9 V CC (circa 1,27 mm o 50 mils) consigliata per la vibrazione radiale.

Caratteristiche Meccaniche:

Materiale della sonda: punta in plastica di polifenilene solfuro (PPS), alloggiamento in acciaio inossidabile AISI 303 o 304 (SST). Le sonde da 8 mm offrono un alloggiamento più spesso per una maggiore durata.

Specifiche del cavo: cavo triassiale standard da 75 Ω, isolamento FEP (DD=02). Resistenza alla trazione massima: 330 N (75 lbf) dall'alloggiamento della sonda al cavo, 270 N (60 lbf) al connettore.

Coppia consigliata: la coppia massima per le sonde standard montate frontalmente (ad esempio, 330101) è 33,9 N·m, la coppia consigliata è 11,2 N·m (100 in·lbf).

Intervallo di temperatura:

Funzionamento e conservazione: da -52°C a +177°C (da -62°F a +350°F).

Caratteristiche del prodotto

Misurazione accurata: Bently Nevada 330101-00-36-10-02-CN con elevata linearità e sensibilità consente la misurazione precisa di spostamenti minimi e vibrazioni dei componenti dell'apparecchiatura, fornendo dati affidabili per valutare le condizioni operative dell'apparecchiatura.

Resilienza ambientale: la punta della sonda Bently Nevada 330101-00-36-10-02-CN è realizzata in PPS resistente all'usura e agli agenti chimici, mentre l'alloggiamento in acciaio inossidabile è resistente agli urti e alla corrosione, garantendo un funzionamento stabile in ambienti industriali difficili.

Connessione affidabile: Bently Nevada 330101-00-36-10-02-CN utilizza il connettore Click Loc micro coassiale fornisce una connessione sicura, riducendo efficacemente l'allentamento e lo scarso contatto durante la trasmissione del segnale, garantendo dati di monitoraggio accurati.

Applicazioni

Industria energetica: Bently Nevada 330101-00-36-10-02-CN utilizzato in turbine a vapore, generatori e altre apparecchiature per monitorare le vibrazioni radiali e lo spostamento assiale degli alberi, garantendo il funzionamento stabile delle apparecchiature elettriche.

Industria petrolchimica: Bently Nevada 330101-00-36-10-02-CN è adatto per compressori, pompe e altre apparecchiature, monitorando le vibrazioni in tempo reale per identificare tempestivamente potenziali guasti alle apparecchiature.
