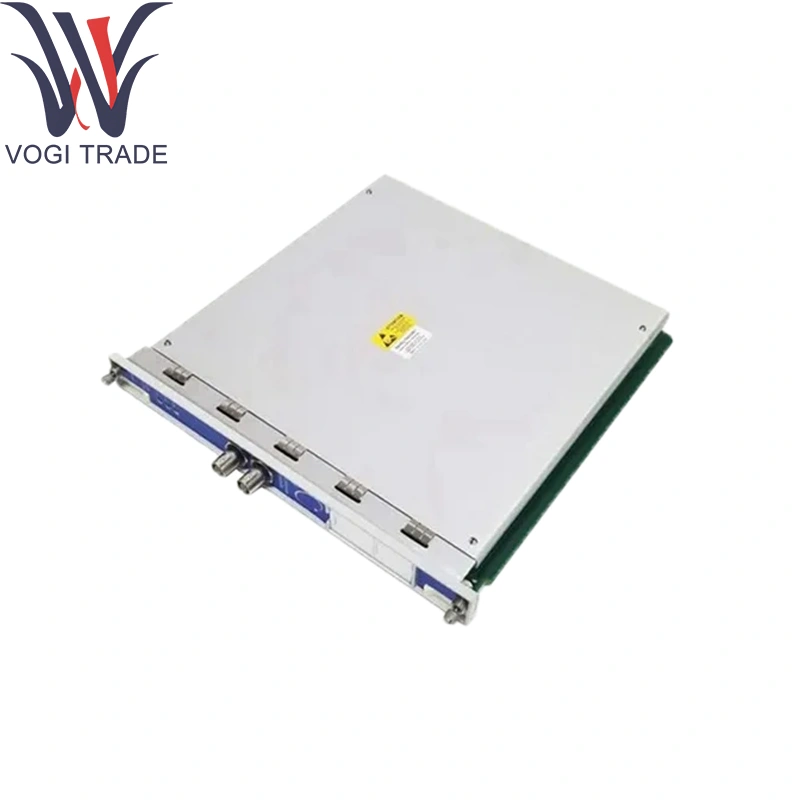

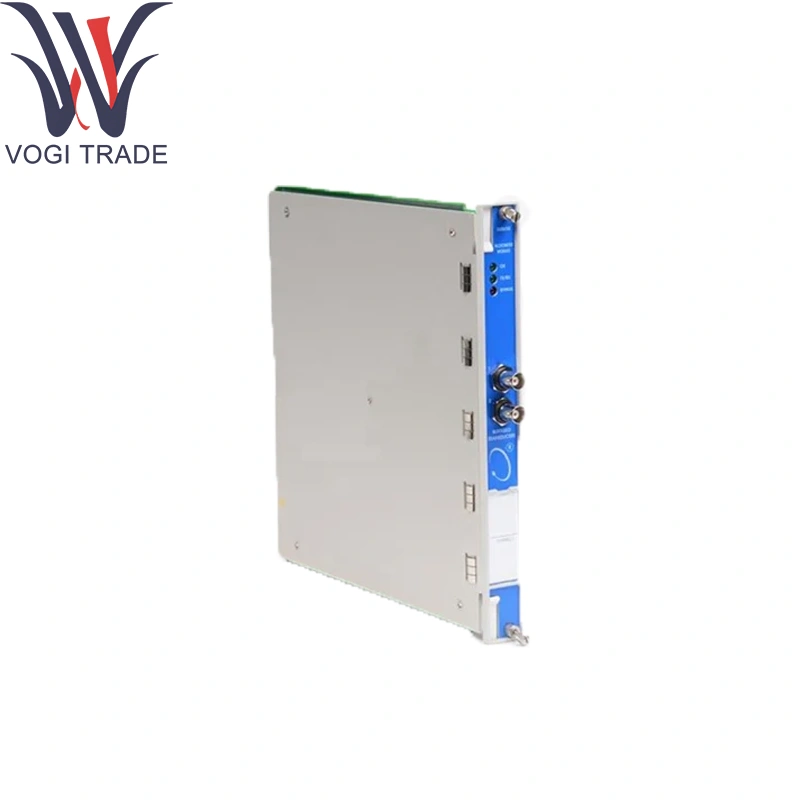

Belcente Nevada 286566-01

Parametri tecnici

Input:

Canali di velocità 2 × proximità (analogico 0–50vp-p) compatibili con Belcy Nevada 286566-01

Canali 2 × encoder o fasi dei tasti (TTL/CMOS)

Range di velocità: da 0,1Hz a 20kHz per Belly Nevada 286566-01

Setpoint:

Due soglie di velocità eccessiva indipendenti per canale, 0-120% della velocità nominale

Programmabile tramite controller rack o interfaccia del pannello frontale

Tempo di risposta: <1ms dall'attraversamento della soglia all'uscita del viaggio su Belly Nevada 286566-01

Output di viaggio:

Contatti di relè 2 × Formc per canale

Relè Formc 1 × Common Trip

Isolamento: canale a chassis da 1 kV

Consumo energetico: 24 VDC (18–32VDC), ≤3W

Ambientale:

TEMP operativa: da 0 ° C a +70 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95%di RH, non condensando

Funzione del prodotto

Monitoraggio ad alta velocità: misura continuamente la velocità dell'albero tramite sonde di prossimità o encoder utilizzando Belly Nevada 286566-01.

Logica di viaggio hardware: confronta la velocità misurata rispetto a due soglie indipendenti e attua le uscite del relè cablate per l'arresto della turbina istantanea.

Ridondanza e voto: configurazioni di voto a doppio modulo o a doppio canale con Belnty Nevada 286566-01 Fornisci protezione da fallimento.

Aree di applicazione

Turbine a vapore e a gas: protezione primaria di sovra-velocità tramite Belly Nevada 286566-01 per prevenire lo scoppio del rotore.

Compressori e pompe: macchinari ad alta velocità che richiedono un arresto immediato.

Generatori e turbo-generatori: salvaguardia contro la velocità eccessiva incontrollata.

Stand marini e aerospaziali: rilevamento critico di velocità eccessiva per sicurezza.
