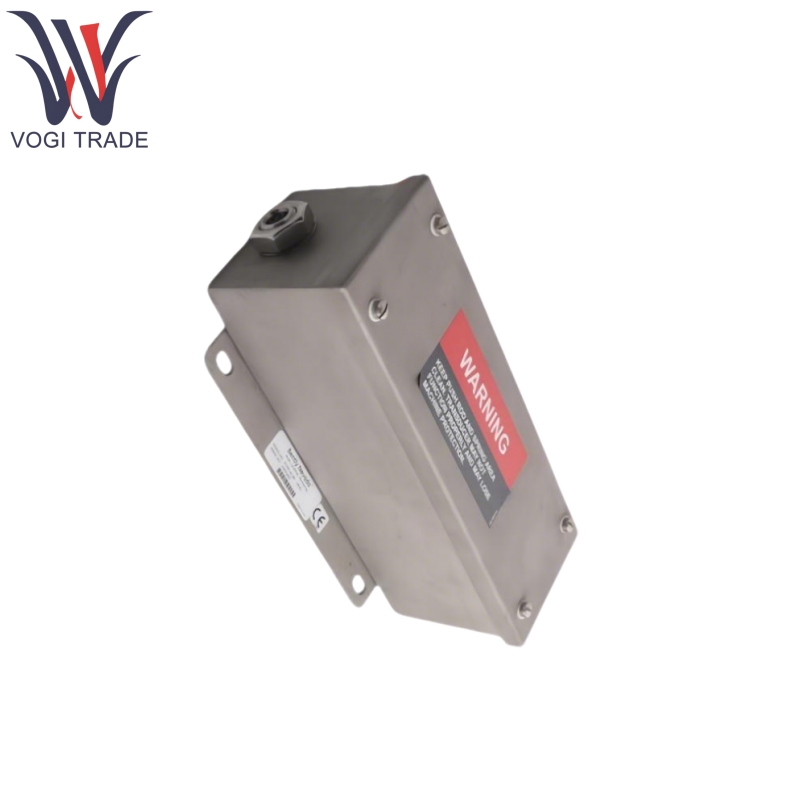

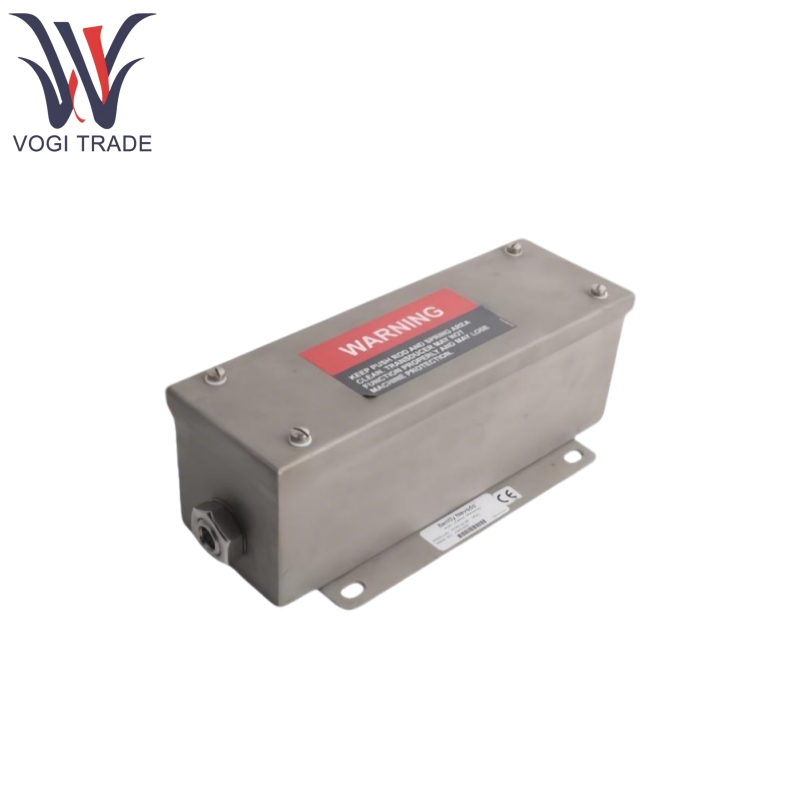

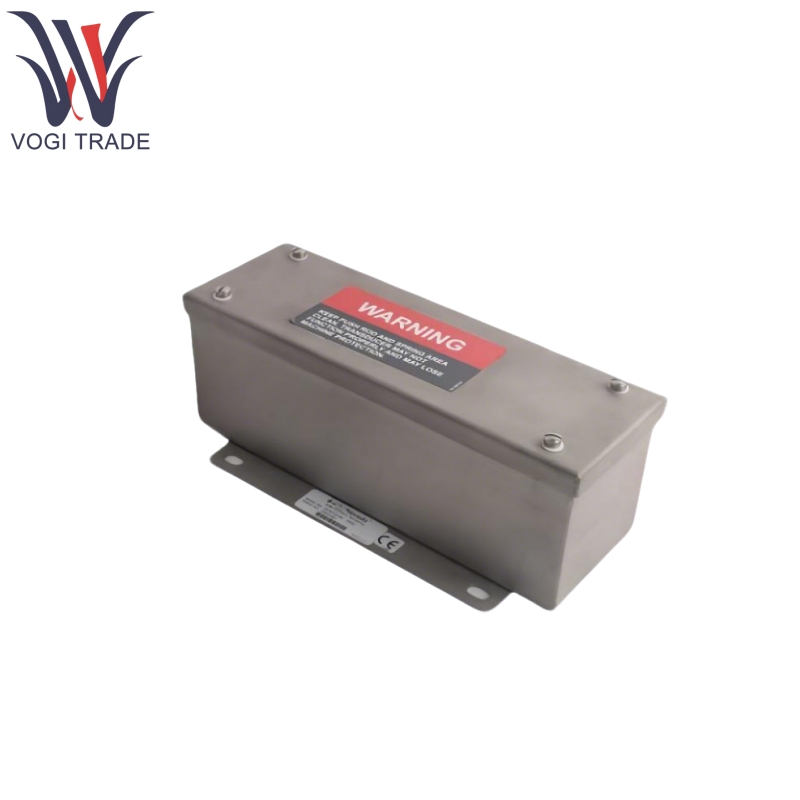

Belcente Nevada 24765-02-01

Caratteristiche del prodotto

La funzione core Belcentemente Nevada 24765-02-01 consiste nel monitorare la quantità di espansione termica dell'involucro della turbina a causa delle variazioni di temperatura durante l'avvio e il funzionamento, che include:

Misurare lo spostamento dell'espansione termica dell'involucro rispetto alla fondazione.

Monitoraggio della posizione del piede scorrevole dell'involucro mediante una configurazione a doppio sensore per evitare la deformazione dell'involucro o del danno alla macchina a causa della discesa di un singolo piede.

Aiutare a determinare se i tassi di espansione termica del guscio e del rotore sono abbinati per prevenire l'attrito tra parti rotanti e stazionarie a causa delle differenze di espansione.

Belcente Nevada 24765-02-01 si basa sul principio di trasformatore differenziale variabile lineare (LVDT) ed è dotato di un alloggiamento protettivo impermeabile per scenari di monitoraggio delle condizioni della turbina industriale.

Funzioni del prodotto

1.Bamente Nevada 24765-02-01 si basa sulla tecnologia LVDT, che converte lo spostamento meccanico di un'asta in un segnale elettrico per una misurazione altamente accurata dell'espansione termica dell'alloggiamento.

2. L'alloggiamento è realizzato in acciaio inossidabile magnetico in serie 400, NEMA 3 (a prova di polvere e splash), la bobina è realizzata in resina epossidica di vetro laminata per la stabilità ambientale e i cavi sono i fili di rame a più fili AWG, isolato in teflon e 31 cm (12 in) in lunghezza per soddisfare i requisiti di cablaggio industriale.

3. Alta linearità (± 0,5% di scala su tutta la scala) garantisce l'accuratezza della misurazione; forte stabilità (0,125% della scala su vasta scala) con bassa deriva per uso a lungo termine; Belcamente il Nevada 24765-02-01 è compensato dalla temperatura con un fattore di proporzionalità a bassa temperatura (0,07%/° C) per adattarsi a una vasta gamma di ambiente di lavoro della temperatura.

4.Bamente Nevada 24765-02-01 supporta la configurazione del doppio sensore, può essere collegato con il monitor, il berretto di piede scorrevole con shell e altri allarme anormale di innesco.

Applicazioni del prodotto

Belcente Nevada 24765-02-01 viene principalmente applicato al monitoraggio delle condizioni delle turbine su larga scala (ad esempio turbina a vapore, turbina a gas) e gli scenari specifici includono:

Fase di avvio della turbina: monitorare se i tassi di espansione termica dell'involucro e del rotore sono abbinati per evitare l'attrito dei componenti.

Fase operativa: monitoraggio in tempo reale dell'espansione termica dell'involucro per garantire che l'apparecchiatura funzioni entro limiti sicuri.

Avviso di guasto: monitoraggio dello stato del piede scorrevole attraverso una configurazione a doppio sensore per evitare la deformazione dell'involucro o del danno alla macchina a causa di distogliere l'ingresso.

Parametro del prodotto

Potenza di ingresso +24 VDC, 30 mA minimo

Fattore di scala 0,404 V/mm (10,25 V/IN)

Intervallo lineare ± 25,4 mm (± 1,00 pollici) -3 dB Frequenza 15 Hz

Impedenza di output 7 kΩ nominale (tutti i modelli)

Resistenza al carico minima 100 kΩ

Output ondulla <1% su vasta scala

Linearity ± 0.5% full-range

Stabilità 0,125% su vasta scala

Coefficiente di temperatura del fattore di scala 0,07%/° C (0,04%/° F)

Temperatura operativa da -18 ° C a +71 ° C (da 0 ° F a +160 ° F)

Temperatura di conservazione da -54 ° C a +93 ° C (-65 ° F a +200 ° F)

Resistenza agli shock 250 g per 11 ms

Resistenza alla vibrazione 10 g @ 0 a 2 kHz
