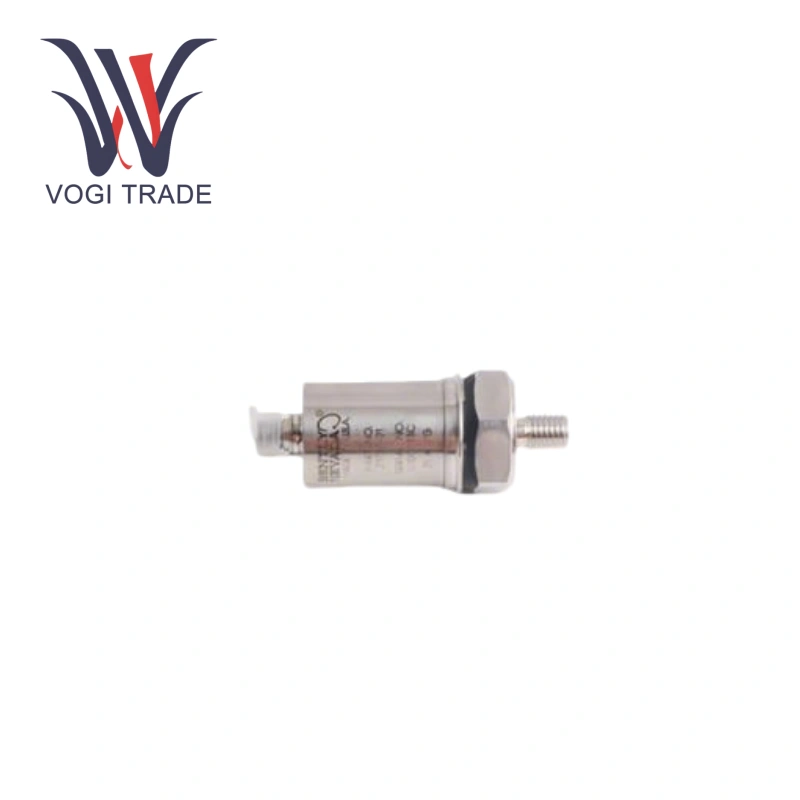

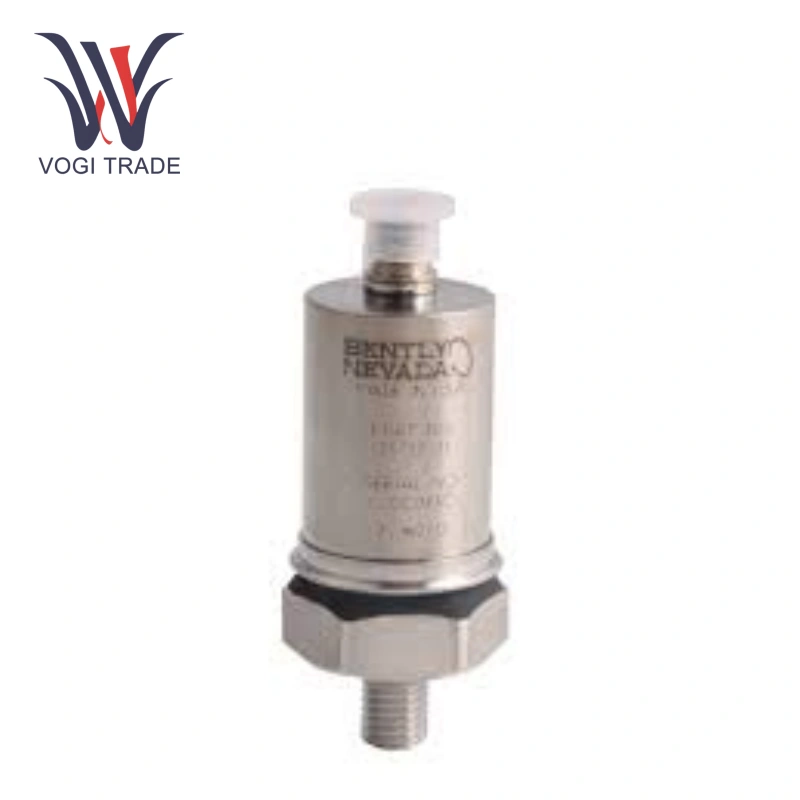

Brand: Belnty NevadaDescrizione: sistema di trasduttore di accelerazioneCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 10Termina di pagamento: t/tPorta di spedizione: ShenzhenIl sistema di trasduttore di accelerazione Belcente Nevada 23732-01 è progettato per applicazioni di macchinari critici che richiedono la misurazione dell'accelerazione dell'involucro, come il monitoraggio delle maglie degli ingranaggi. È costituito da un accelerometro, un cavo di interconnessione e un modulo di interfaccia.
| Produzione |
Benente Nevada |
| Numero modello |
23732-01 |
| Numero di ordinazione |
23732-01 |
| Catalogare |
- |
| Paese di origine |
America |
| Codice HS |
8414909090 |
| Dimensione |
15*15*5cm |
| Dimensione di imballaggio |
17*17*7 cm |
| Peso |
1 kg |
Panoramica del prodotto
Caratteristiche di output (accelerometro):
Sensibilità: 25 mV/g (2,55 mV/m/s²) ± 5%.
Range di accelerazione: 75 g (735 m/s²) picco.
Risposta di frequenza:
10 Hz a 20 kHz (da 600 cpm a 1,2 milioni di cpm) ± 3 db.
30 Hz a 10 kHz (1800 cpm a 600.000 cpm) ± 5%.
Frequenza di risonanza montata: minimo 30 kHz.
Linearità dell'ampiezza:
± 1% a 50 g (490 m/s²) di picco.
± 5% a 75 g (735 m/s²)
Collegato internamente al sistema comune, con isolatori integrati che forniscono isolamento dal recinto della macchina.
Sopravvissuto shock: ± 5000 g (± 49.050 m/s²) picco
Specifiche del modulo di interfaccia
Input: Requisiti di alimentazione da -18 a -24 VDC, massimo 15 mA (10 mA tipico). Lunghezza del cavo massimo 305 m (1000 piedi).
Output: sensibilità 100 mV/g (10,2 mV/m/s²) nominale.
Limiti ambientali: temperatura operativa da -40 ° C a +100 ° C (-40 ° F a +212 ° F), umidità relativa fino al 95% non condensante, peso 170 g (6 once).
Caratteristica
Belcente Nevada 23732-01 con una sensibilità di 25 mV/g (2,55 mV/m/s²) ± 5% e un'eccellente linearità dell'ampiezza garantisce dati di misurazione accurati.
Belcente Nevada 23732-01 con un intervallo di risposta in frequenza da 10 Hz a 20 kHz cattura completamente le variazioni di accelerazione delle apparecchiature in varie condizioni operative.
Belcente Nevada 23732-01 Utilizzato alloggiamento in acciaio inossidabile 316L offre un'eccellente resistenza alla corrosione e all'usura, garantendo un funzionamento stabile a lungo termine in ambienti difficili.
Belcente Nevada 23732-01 con una lunghezza massima del cavo di 305 metri tra il modulo di interfaccia e il monitor facilita la trasmissione del segnale a lunga distanza in grandi impianti industriali.
Applicazione
Belcente Nevada 23732-01 utilizzato per monitorare l'accelerazione delle vibrazioni di attrezzature di grandi dimensioni come turbine a vapore e generatori, identificando prontamente potenziali guasti come componenti sciolti e usura.
Belcente Nevada 23732-01 Adatto per il monitoraggio dello stato operativo di varie pompe, compressori e altre attrezzature all'interno delle piante petrolchimiche.
Accessori e disegni dimensionali
Questo documento fornisce disegni dimensionali dettagliati dell'accelerometro e del modulo di interfaccia per una facile installazione e integrazione.
Disegno dimensionale del modulo di interfaccia (Figura 1):
Questo disegno mostra le dimensioni fisiche del modulo di interfaccia ed è utile per la pianificazione dell'installazione.
23732 disegno dimensionale accelerometro (Figura 2):
Questo disegno fornisce dimensioni dettagliate (in millimetri/pollici) dell'accelerometro 23732-01, compresi fili di montaggio e altezza, ed è un riferimento chiave per l'installazione.
