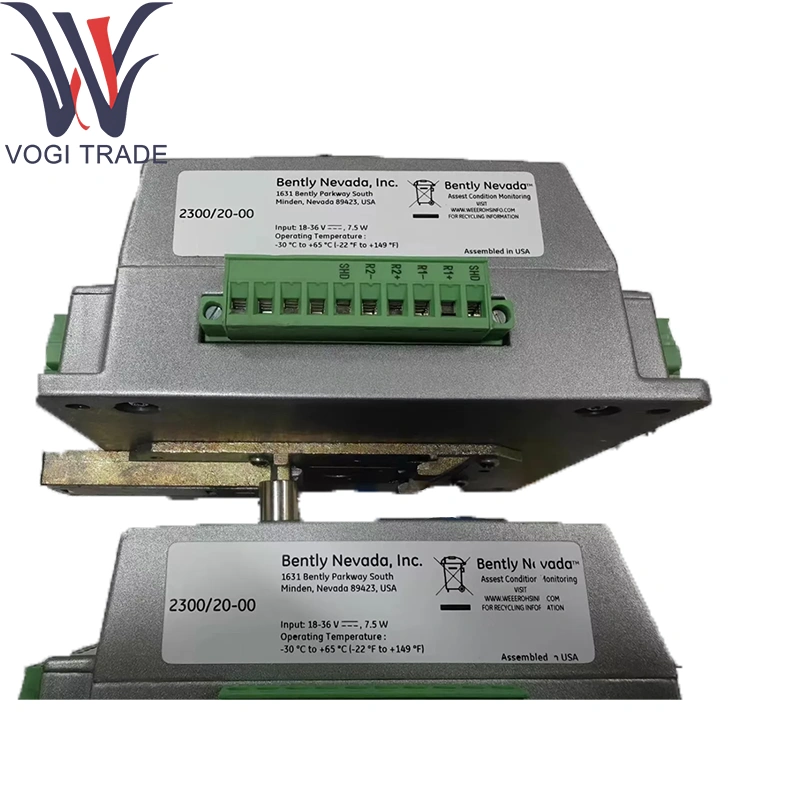

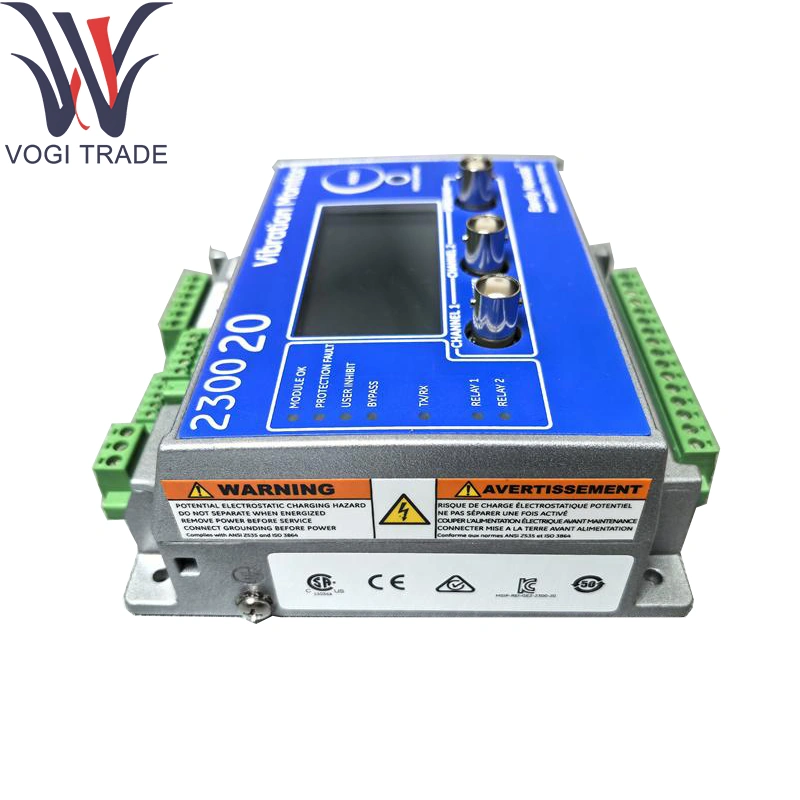

Belcente Nevada 2300/20-00

Informazioni di ordinazione

2300/20-AA: monitor con uscite 4-20 mA

(incluso il montaggio del supporto per ferrovia DIN, il software di configurazione del manuale e del monitoraggio)

A: opzione di approvazione

00 nessuno

02 Certificazioni multiple di atmosfera esplosiva (ATEX/IECEX/CSA)

Parametri tecnici

Ingresso:

Sonda di prossimità (Current Eddy) 0–50 VP-P per Belnty Nevada 2300/20-00

Velocità Transduttore (IEPE) 0,1 - 100 mm/s RMS

Output (selezionabile):

± 10 V analogico (in ≥ 2 kΩ)

4–20 mA Loop di corrente (RL ≤ 600 Ω) dal Belcente Nevada 2300/20-00

Risposta di frequenza: 2 Hz - 10 kHz (± 1 dB)

Accuratezza del guadagno: ± 1 % su vasta scala

Risoluzione: conversione analogica a 12 bit

Filtro:

Risolto il passaggio di alto livello da 2 Hz

Passa bassa selezionabile sul campo a 1, 2, 5 o 10 kHz

Funzioni di allarme: Due allarmi indipendenti per canale, setpoint programmabili sul campo

Isolamento: 2 kV Isolamento galvanico Canale a terra

Potenza: 24 V DC (18–32 V CC), 2 W MAX per Bentine Nevada 2300/20-00

TEMP operativa: da 0 ° C a +70 ° C (standard)

Funzione del prodotto

Condizionamento del segnale: amplifica e linearizza i segnali della sonda grezza nella Belcente Nevada 2300/20-00 per uscite ridotte.

Monitoraggio degli allarmi: confronta continuamente il livello di vibrazione rispetto alle soglie di viaggio, segnalando allarmi tramite Belly Nevada 2300/20-00 per i moduli rack.

Diagnostica: l'autotest integrato monitora la continuità cavole del sensore, segnalando guasti attraverso il bus di stato del rack.

Cmoduli di supporto minerale

2300/00 chassis rack: ospita fino a 8 moduli tra cui Benty Nevada 2300/20-00, fornisce energia backplane e bus dati

2300/01 Modulo CPU: Modulo Interfacce Output per i sistemi host

2300/03 Modulo di relè: fornisce uscite di relè Form-C per segnali di allarme

2300/04 Modulo di output analogico: converte le uscite del canale in loop da 4-20 mA
