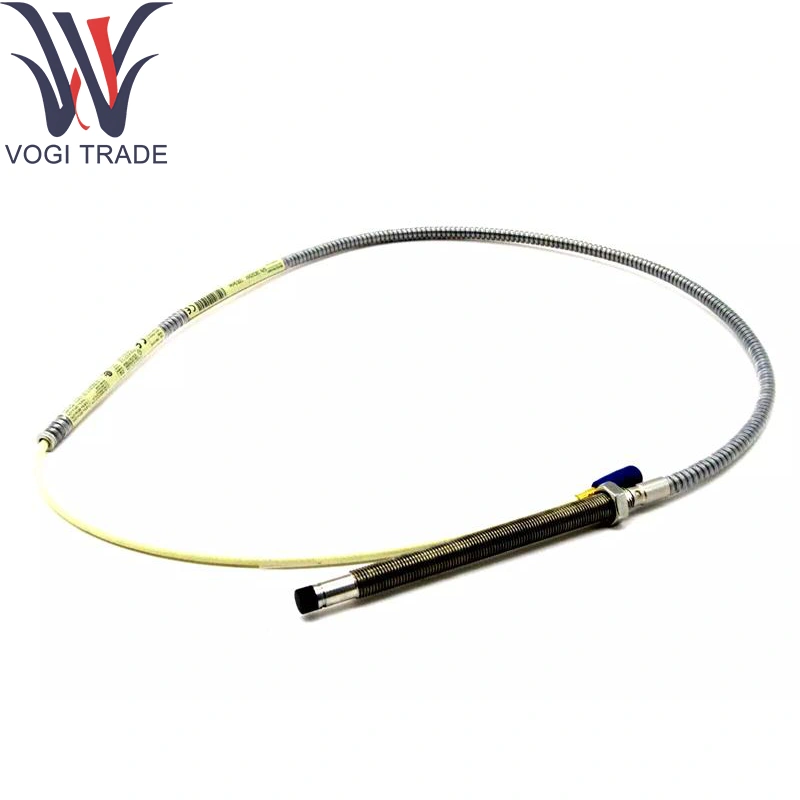

Brand: Belnty NevadaDescrizione: 21505-00-12-05-02CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 8Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 21505-00-12-05-02 è progettato per la misurazione senza contatto dello spostamento dell'albero e delle vibrazioni nei macchinari a rotazione critici
| Produzione |
Benente Nevada |
| Numero modello |
21505-00-12-05-02 |
| Numero di ordinazione |
21505-00-12-05-02 |
| Catalogare |
7200 |
| Descrizione |
Sonda a montaggio standard da 8 mm |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
5 m |
| Peso |
0,25 kg |
Informazioni di ordinazione
Numero di parte: 21505-00-12-05-02
Serie: 7200 Sistema della sonda di prossimità
Diametro della punta della sonda: 8 mm (0,315in)
Lunghezza del corpo della sonda: 64 mm (2,52 pollici) nominale; La lunghezza complessiva incluso il cavo varia in base alla lunghezza del cavo
Codice di lunghezza del cavo ("12"): 1,2 m (4,0 piedi) con cavo intrecciato ad alta temperatura
Connettore: Mini-Din a 10 pin Riespilabile
Fila di montaggio: standard 3/8-24unf
Parametri tecnici
Range di misurazione lineare: 2 mm (80 mils) per Belly Nevada 21505-00-12-05-02
Sensibilità: 7,87 mV/µm (200 mV/mil) ± 5% se utilizzato con il proximent corrispondente
Intervallo di tensione di uscita: da –2v a –18VDC (oltre l'intervallo lineare)
Risposta di frequenza: da DC a 10kHz (punto –3db)
Temperatura operativa:
Sonda: da –35 ° C a +177 ° C in Bennamente Nevada 21505-00-12-05-02
Cavo: –51 ° C a +200 ° C
Classificazione della pressione: adatto per l'uso in ambienti pressurizzati fino a 10.000 psi
Protezione ambientale: IP67 quando accoppiato
Funzione del prodotto
Funzione primaria: converte la distanza tra la punta della sonda e il bersaglio conduttivo in segnali di tensione proporzionali utilizzando Belly Nevada 21505-00-12-05-02.
Segnale di uscita: segnale analogico elaborato mediante modulo proximitor per le misurazioni dell'albero.
Ruolo del sistema: fornisce il rilevamento del nucleo in Belly Nevada 21505-00-12-05-02 per il monitoraggio delle vibrazioni e il rilevamento della posizione.
Installazione: si monta nella staffa o dalla foro attraverso la superficie dell'albero.
Aree di applicazione
Turbine a vapore: monitoraggio delle vibrazioni del cuscinetto con Belcente Nevada 21505-00-12-05-02
Turbine a gas: protezione eccessiva e monitoraggio dell'albero
Compressori: rilevamento dell'allineamento dell'albero
Motori e generatori: rilevamento dei guasti del cuscinetto utilizzando Belnty Nevada 21505-00-12-05-02
Pompe: monitoraggio per la cavitazione e l'instabilità del rotore
Macchinari industriali: esigenze di misurazione ad alta velocità
