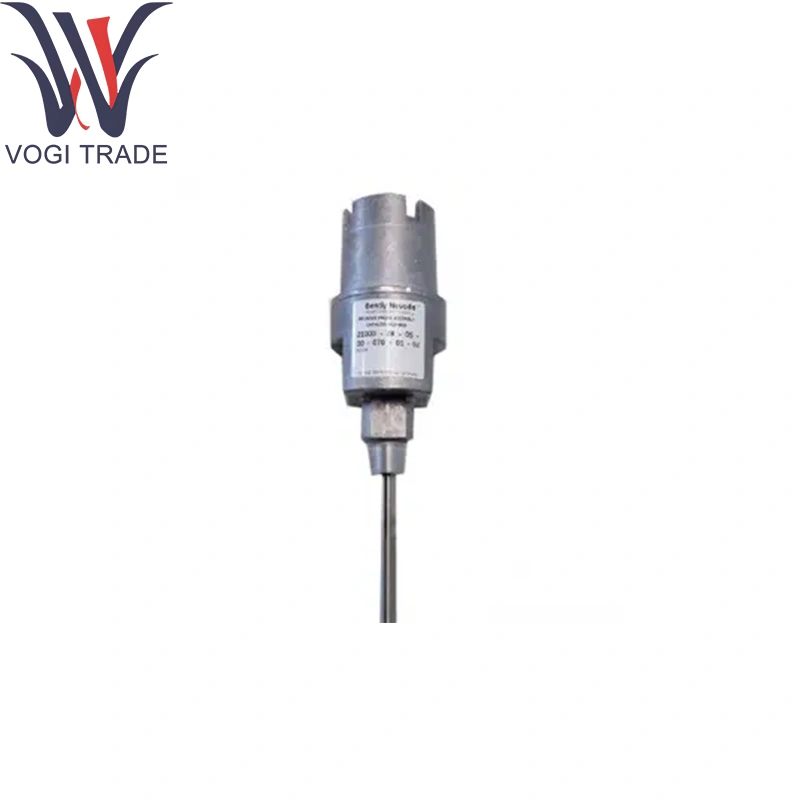

Belcente Nevada 21000-16-10-00-256-13-02

Informazioni di ordinazione

21000-AA-BB-CC-DDD-EE-FF

A: sonda con connettore

00 sonda non richiesta

14 420 nucleari

16 3300 xl 8mm sonda

26 3300 xl sonda NSV

27 3300 xl sonda NSV, approvazioni di area pericolosa selezionabili

28 3300 xl sonda da 8 mm, approvazioni di area pericolosa selezionabili

29 3300 xl 11mm sonda

30 3300 xl 11 mm sonda, approvazioni pericolose selezionabili

31 3300 xl sonda NSV con protezione connettore

32 3300 xl sonda NSV con protezione connettore, approvazioni di area pericolosa selezionabili

33 3300 xl sonda da 8 mm con protezione connettore

34 3300 xl sonda da 8 mm con protezione connettore, approvazioni di area pericolosa selezionabili

35 3300 xl sonda da 11 mm con protezione connettore

36 3300 xl sonda da 11 mm con protezione del connettore, approvazioni di area pericolosa selezionabili

37 3300 xl sonda da 8 mm, ETR, approvazioni di area pericolosa selezionabili (disponibili solo per 21000)

B: lunghezza del cavo della sonda

00 cavo della sonda non richiesto

05 0,5 m (20 pollici)

10 1,0 m (39 pollici)

12 12.0 in

18 18.0 in

24 24.0 in

30 30.0 in

36 36.0 in

C: adattatore di scarto (opzione c dimensione)

15 lunghezza minima 1,5 in (38 mm)

75 lunghezza massima 7,5 in (191 mm)

Raccomandazione

Ordine con incrementi di 0,5 in (13 mm)

Esempi

1,5 in (38 mm) = 15

Nessun adattatore di stallo = 00

D: penetrazione della sonda (opzione d dimensione)

10 lunghezza minima 1,0 in (25,4 mm)

Altro

Raccomandazione

Order in increments of 0.1 in (3 mm)

Esempi

3,7 in (94 mm) = 037

22,4 in (569 mm) = 224

E: raccordi

00 senza raccordi

01 ONE 3/4-14 NPT Impostazione a prova di esplosione una spina 3/4-14 NPT

02 due raccordi a prova di esplosione 3/4-14 NPT

03 One 3/4-14 NPT Plug

Un riduttore di NPT da 3/4-14 a 1/2-14

Un impugnatura per guarnizione del cavo con annegelli per le seguenti dimensioni del cavo:

• da 1/8 a 3/16 pollici

• da 1/4 a 5/16 pollici

• da 5/16 a 3/8 pollici

04 solo una spina 3/4-14 NPT

F: thread di montaggio

01 come cast senza thread

02 3/4-14 npt

Deve essere ordinato se l'opzione di lunghezza dell'adattatore di stallo non è 00.

04 1/2-14 BSP

Parametri tecnici

Materiale: corpo 316SS; Isolante PPS; Viton O Anelli per Belnty Nevada 21000-16-10-00-256-13-02

Classificazione della pressione: fino a 10000psi (con corretta selezione dell'anello)

Valutazione della temperatura: da –35 ° C a +200 ° C

Resistenza alla vibrazione: soddisfa IEC 60068 2 6, 5G Sinusoidal, 50Hz-500Hz in Belnty Nevada 21000-16-10-00-256-13-02

Scherco di EMC: fornisce l'attenuazione EMI/RFI da 100 dB a 1 GHz quando accoppiato

Protezione dell'ingresso: IP68 (con connettori accoppiati e O Anelli installati)

Tolleranza di allineamento: ± 0,1 mm Concentricità ai fori della flangia

Funzione del prodotto

Supporto e allineamento della sonda: posizioni rigidamente le sonde di prossimità tramite Bentine Nevada 21000-16-10-10-256-13-02 a gap d'aria controllati agli alberi a rotazione.

Sigillo ambientale: protegge l'ingresso del cavo dai contaminanti.

Isolamento delle vibrazioni: smorza la trasmissione di vibrazioni strutturali.

Servibilità: il design a vite in cattività consente la manutenzione della sonda senza smontaggio della flangia.

Aree di applicazione

Turbine a vapore e a gas: alloggiamenti montati sulla flangia con Belnty Nevada 21000-16-10-256-13-02 sui coperchi dei cuscinetti per il monitoraggio di autorizzazione.

Compressori e pompe: raccordi di penetrazione ad alta pressione in ambienti lubrificati.

Motori e generatori industriali: rilevamento della posizione dell'albero sigillato utilizzando Belnty Nevada 21000-16-10-10-256-13-02.

Offshore & Marine: montaggi resistenti alla corrosione Belnty Nevada 21000-16-10-256-13-02 in ambienti di spruzzatura salata.

Celle di prova e rig R&D: apparecchi a cambiamento rapido per la diagnostica di laboratorio.
