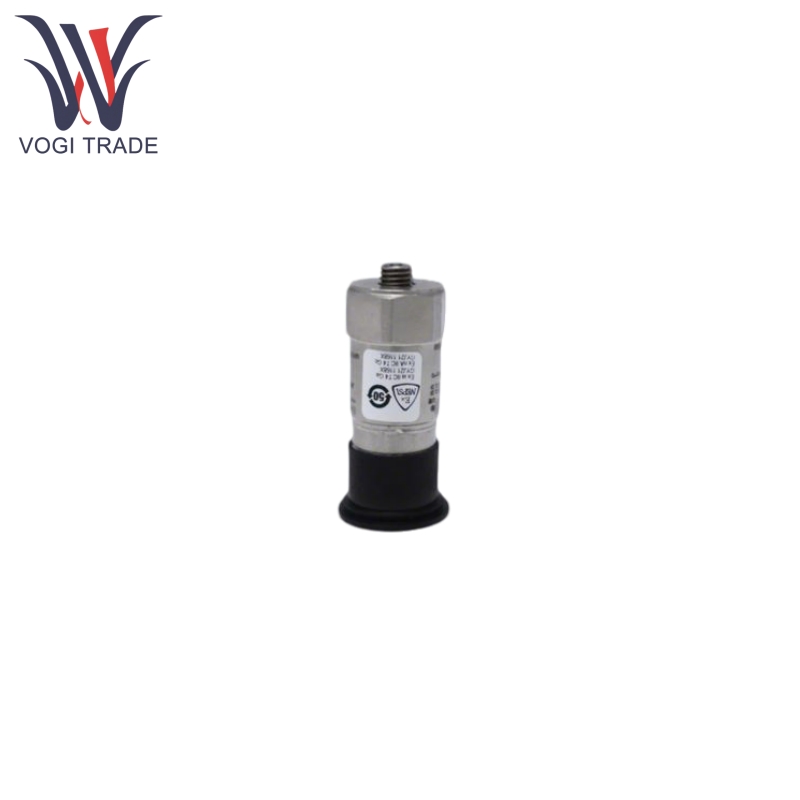

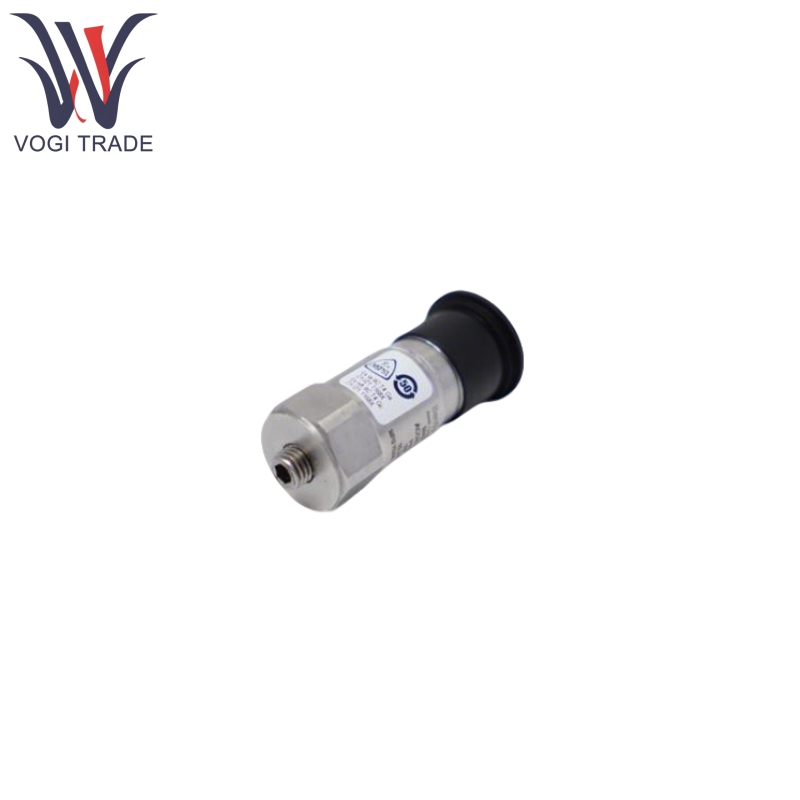

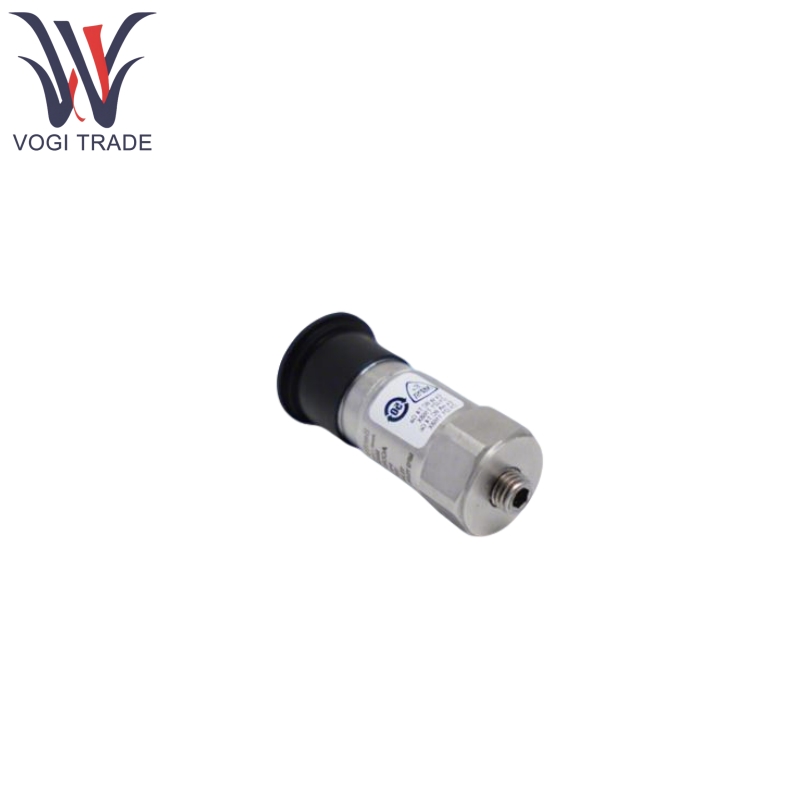

Brand: Belnty NevadaDescrizione: accelerometroCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenL'accelerometro Belcy Nevada 200350-01-00-CN è progettato per il monitoraggio delle vibrazioni delle apparecchiature industriali ed è principalmente adattato alla costante scheda di input corrente corrente (149811-02) e alla scheda di input diretta sismica (164746-01) del sistema Trendmaster. La sua funzione principale è quella di convertire i segnali di accelerazione generati dalle vibrazioni dell'attrezzatura in segnali elettrici per il monitoraggio delle condizioni della macchina e l'avviso di guasto.
| Produzione |
Benente Nevada |
| Numero modello |
200350 |
| Numero di ordinazione |
200350-01-00-cn |
| Catalogx |
- |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
9031809090 |
| Dimensione |
6*2 cm |
| Peso |
0,06 kg |
Caratteristiche del prodotto
Belcente Nevada 200350-01-00-CN Versatilità forte: completamente sigillata, alloggiamento in acciaio inossidabile, con una classe di protezione di IP68, può essere utilizzato in un ambiente di umidità con condensazione al 100% (non sommersa), resistente alla polvere di acqua ad alta pressione, adatta a una grave ambiente industriale, può resistere a 5.000 g di impatto di picco, elevata resistenza meccanica, forte interferenza anti-vibrazione.
Belcente Nevada 200350-01-00-CN è dotato di twist 1/4-28 Twist M6 × 1,00 prigionieri di montaggio in acciaio inossidabile (AA = 01), ha una possibilità di approccio di montaggio ad ampio raggio (Bolt-on, Base Mag, ecc.), Può adattarsi a una varietà di superfici di apparecchiature (piatte o curve) e connessione a 2 pinne per il collegamento rapido per il segnale in e fuoriuscita per il segnale di installazione e sfuggire ecellar e sfuggire.
Belcente Nevada 200350-01-00-CN presenta l'elemento di rilevamento piezoelettrico incorporato, in grado di convertire la carica che viene generata mediante vibrazione direttamente in un segnale di tensione differenziale che rappresenta l'accelerazione del relè, con geometria di rilevamento del taglio (geometria di rilevamento (taglio) per garantire la misurazione stabile.
Prodotto usando il principio
Belcente Nevada 200350-01-00-CN ha un meccanismo di rilevamento in base al quale un elemento piezoelettrico genera una carica elettrica sotto l'azione della vibrazione, che viene convertita dai circuiti incorporati in un segnale di tensione differenziale, la cui ampiezza è proporzionale all'accelerazione nella direzione dell'asse sensibile.
L'ampiezza del segnale è proporzionale all'accelerazione nella direzione dell'asse sensibile. Belcente Nevada 200350-01-00-CN è in grado di trasmettere il segnale, con il segnale di tensione trasmesso tramite un cavo schermato a 2 conduttori (con connettore MIL-C-5015) sulla scheda di ingresso del sistema TrendMaster Pro, che consente di raccolto e analizzato i dati di vibrazione.
Belcente Nevada 200350-01-00-CN è importante per garantire che l'asse sensibile del sensore sia allineato con la direzione di vibrazione del bersaglio e che la coppia di installazione sia controllata a 2-5 ft-lb (2,7-6,8 N ・ m) per evitare la degradazione delle prestazioni a causa del fulgimento eccessivo.
Parametri del prodotto
L'accelerometro Belcy Nevada 200350-01-00-CN ha parametri più specifici come di seguito.
| Articolo |
Parametri specifici |
| Sensibilità |
100 mV/g ± 20% (10,2 mV/m/s² ± 20%) |
| Intervallo di frequenza (± 3 dB) |
30-600.000 cpm (0,5-10.000 Hz) |
| Intervallo di misurazione |
± 50 g |
| Sensibilità trasversale |
≤7% (relativo all'asse sensibile) |
| Frequenza di risonanza montata |
1500 kcpm (25 kHz) |
| Rumore elettrico a banda larga (1-10kHz) |
350 µg (3.434 µm/s²) |
| Tensione di distorsione in uscita |
8-12 VDC |
| Tensione di eccitazione |
18-28 VDC |
| Eccitazione di corrente costante |
2-20 Ma |
| Tempo di assestamento (entro l'1% del pregiudizio) |
≤2,0 sec |
| Impedenza di output |
<150 ohm |
| Isolamento elettrico (caso) |
> 10⁸ ohm |
| Temperatura operativa |
-54 ° C a +121 ° C (-65 ° F a +250 ° F) |
| Sopravvissuto shock |
5.000 g PK |
| Umidità relativa |
100% relativo, condensazione, non sommerso |
| Punteggio del recinto |
IP68 |
