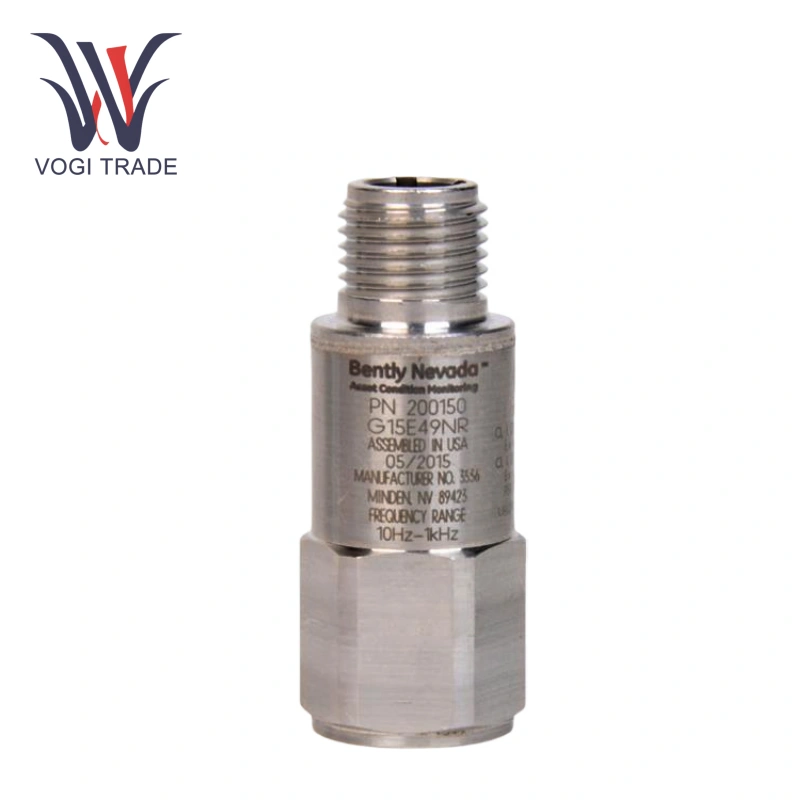

Bently Nevada 200150-06-CN

Panoramica del prodotto

Sensibilità: ±12% a 80 Hz, 10,2 mV/(m/s²)

Intervallo di misurazione: ±245 m/s² (±25 g)

Gamma di frequenza: da 10 Hz a 1000 Hz (da 600 a 60.000 cpm)

Altri parametri:

Frequenza di risonanza installata: >20 kHz.

Linearità dell'ampiezza (1-10 g conf.): ±2%.

Sensibilità trasversale: ≤7%.

Tempo di assestamento (entro il 5% dell'offset): ≤300 ms.

Tensione di eccitazione: 4,7-5,5 Vcc.

Corrente di riposo: <800 μA.

Isolamento elettrico: 600 Vrms.

Specifiche ambientali e fisiche

Intervallo di temperatura: da -40°C a +105°C (da -40°F a +221°F), umidità relativa 100% (condensabile).

Dimensioni fisiche: esagonale 17,5 mm × altezza 45,7 mm (circa 11/16 pollici × 1,8 pollici), peso 58 g (tipico).

Coppia di montaggio: 2,7-6,8 N·m (2-5 ft·lbf) utilizzando un foro filettato 3/8-24.

Materiale: alloggiamento e connettore sono in acciaio inossidabile 316L. L'elemento sensibile è una geometria di taglio in ceramica.

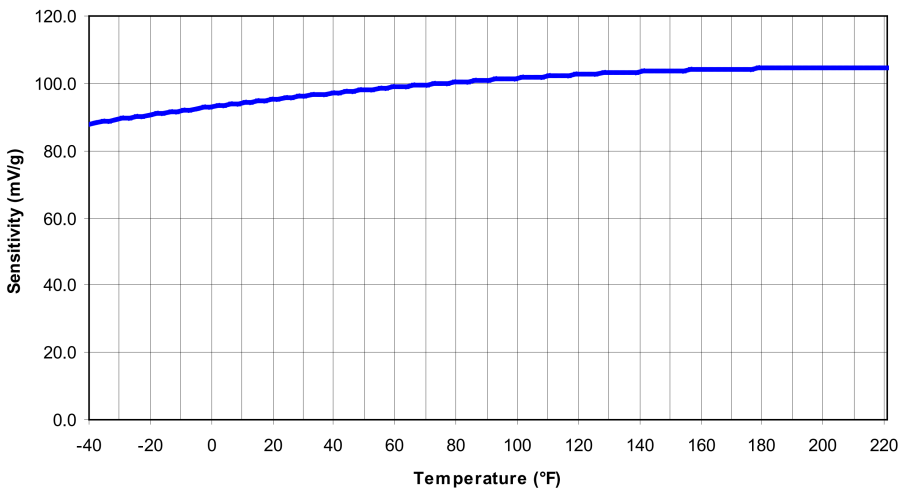

Effetto della temperatura sulla sensibilità: (le curve tipiche mostrano variazioni di sensibilità da -40°C a +105°C).

Specifiche del cavo

Lunghezza massima del cavo: 25 m (82 piedi), ma il 200150 può supportare cavi personalizzati più lunghi in determinate configurazioni.

Tipo di cavo: cavi serie 200151 e 200152, temperatura operativa da -20°C a +100°C; evitare di piegarsi al di sotto di -20°C per evitare danni.

Costruzione: 4 conduttori, 22 AWG con schermatura intrecciata (copertura ≥85%), rivestimento esterno in PVC.

Caratteristiche del prodotto

Bently Nevada 200150-06-CN è stato progettato specificamente per ambienti industriali difficili, funziona in ambienti ad alta temperatura, elevata umidità, polverosi e che interferiscono elettromagneticamente, riducendo efficacemente gli errori di misurazione e i guasti delle apparecchiature causati da fattori ambientali.

Bently Nevada 200150-06-CN con il suo design facilita l'installazione sulle apparecchiature, facilitandone il fissaggio in posizione sia per le nuove apparecchiature che per le installazioni di retrofit. Si collega facilmente anche al modulo di interfaccia del sensore nel sistema Trendmaster Pro.

Negli scenari applicativi generali, Bently Nevada 200150-06-CN misura accuratamente l'accelerazione delle vibrazioni delle apparecchiature, fornendo dati affidabili per valutare lo stato operativo delle apparecchiature.

Applicazione

Produzione industriale: Bently Nevada 200150-06-CN è adatto per il monitoraggio delle vibrazioni di apparecchiature industriali comuni come motori, ventilatori e pompe. Monitorando l'accelerazione delle vibrazioni, è in grado di rilevare tempestivamente potenziali guasti come l'usura e l'allentamento dei componenti dell'apparecchiatura.

Industria energetica: Bently Nevada 200150-06-CN è adatto per apparecchiature quali turbine a vapore e generatori, può monitorare le condizioni di vibrazione durante il funzionamento in tempo reale per aiutare a determinare lo stato operativo dell'apparecchiatura.
